苏州新天图像处理大型工具显微镜JX14C

苏州新天图像处理大型工具显微镜JX14C

苏州新天图像处理大型工具显微镜JX14C

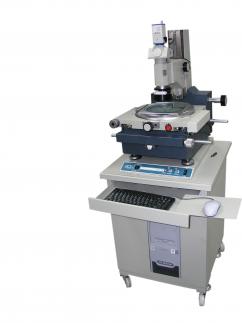

产品图片:

产品特点:

1.采用光电数显技术，以精密光栅尺作为XY轴测量元件，测量长度数字显示，读数直观，检测方便；

2.采用数码图像技术,自动识别轮廓边界，减少人为误差，提高操作效率；

3.配有功能强大的影像测量软件，完成复杂的测量工作，数据能与CAD通讯；

4.主显微镜可左右偏摆，适用于螺旋状零件的测量；

5.透射、反射照明均采用LED发光管照明，发热量低，寿命长；

6.具有快速移动和微动装置，并可迅速切换；

7.带有顶针架、V型支架、光学定位器等多种附件，使用范围广。

苏州新天图像处理大型工具显微镜JX14C产品应用领域:

工具显微镜分为大型工具显微镜和万能工具显微镜。根据产品的性能特点分为：数字式、数据处理式、图像处理式等多种，具有较高的测量精度，可以满足不同用户的测量需求。

工具显微镜是一种测量用途极为广泛的计量仪器，该仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科研院所等。仪器带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

其典型测量对象有：

各种成型零件如样板、样板车刀、冲模和凸轮的形状；

螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；

齿轮滚刀的导程、齿形和牙型角；

钻模或孔板上孔的位置度，键槽的对称度等形位误差；

苏州新天图像处理大型工具显微镜JX14C产品技术参数:

测量范围：150mm×75mm

分辨率：0.001mm

准确度：(2+L/50)um（其中L为被测长度，

单位：mm）

圆工作台

直径：φ190mm（玻璃）

      φ280mm（金属）

角度分划范围：0°~360°

测角分划值：3′

工作台承重：20kg

主显微镜立柱

倾斜范围：±12°

倾斜角度分划值：30′

光学定位器

最小探测孔径：φ5mm

最大探测深度：15mm

测量力：0.1N

顶针架

夹持最大直径：φ70mm

夹持最大长度：190mm

物镜：

环境要求：室温20±1℃，相对湿度40％－60％RH

仪器外形尺寸（mm）：

长720 × 宽460 × 高600

仪器质量：100kg
