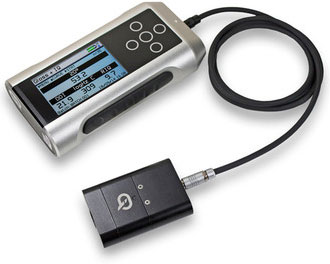

20及FLEX 60外接探头式光泽仪
产品介绍:
如同常规 Rhopoint IQ,FLEX 系列可测量外观质量和光从表面反射所形成的曲线。标准光泽仪仅测量样品反射的光量,而对那些会降低表面质量的现象并不敏感。
Rhopoint IQ FLEX 20 将这项技术带入专为棘手表面或小型部件设计的新形式。IQ FLEX 20 传感器拥有小巧外形,与传统光泽仪相比,能够更加高效地测量曲面,且更易于进入较难触及的区域。
IQ FLEX 测量可完全兼容现有的 Rhopoint IQ 系列测到的光泽度和表面结果。
为了在即便是最细小的部件测量时能改善性能和重复性,Rhopoint IQ FLEX 20 也能进行客户定制,可配备各种磁附式适配板。
通过使用 3D 打印技术,可通过 CAD 图创建定制测量模具,根据实际应用轻松更换适配板:
针对精密表面,适配板可使用指定的橡胶、毡制品或塑胶。
(注意:适配板定制仅适用于 FLEX 20,不适用于 FLEX 60)
FLEX 型号有 20° (FLEX 20) 或 60° (FLEX 60) 两个角度可选。
产品特点
先进特性——可实现快速轻松测量
小型测量探头,可测量小型或曲面部件
易于阅读的全彩屏幕,具有自动旋转功能
自带统计功能和图形分析功能
可通过 USB 将测量结果下载到 PC 机,无需安装软件
用户可自定义批次说明名称
可兼容蓝牙
一键测量
2 秒内的快速测量
快速同步测量所有参数
Rhopoint IQ FLEX 可测量
光泽度 • 反射雾影 • DOI • 峰值光泽 • 反射曲线
(注意:由于上述指数仅适用于 20° 光学结构,因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。)
光泽度
测量从表面反射的光量比例。
测量单位:GU
光泽度峰值(峰值光泽)
极窄角度下的光泽度峰值。
测量单位:GU
反射雾影
由表面的细微纹理或残留物导致的乳状反射现象。
测量单位:HU或LogHU
DOI
测量产品在被测反射表面反射成像的清晰程度。
测量范围:0-100,100 为超光滑表面。
反射曲线
此检测仪可显示 17-23° 的表面反射曲线。曲线的形状说明了光如何与表面相互影响。
接近镜面方向的锐曲线说明反射表面高度光滑。
屏幕上的反射曲线显示被反射光的分布情况
屏幕上的图形重点分析了被测量批次的趋势
不同的纹理和形变因其尺寸和频率产生了形状独特的曲线。可将完整的反射信息下载到 PC 机进行进一步分析和比较,无需接口软件。
规格:
两种版本可选:FLEX 20 (20°) 或 FLEX 60 (60°)
注意:由于上述标准仅适用于 20° 光学结构,因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。
测量面积 |
---|
FLEX 20°:6mm x 6mm FLEX 60°:6mm x 9mm |
光泽度测量规格 |
分辨率 0.1 GU • 重复性 +/- 0.2 GHU • 重现性 +/- 0.5 GU |
峰值光泽 |
20° +/- 0.09905° 时测得的峰值光泽 |
反射雾影规格 |
17.2-19° 和 21-22.8° 时测得的接近镜像反射 雾影单位 HU 和 LogHU 可互相转换 分辨率 0.1 HU • 重复性 +/- 0.5 HU • 重现性 +/- 1.5 HU 标准:ASTM E430, ISO 13803 |
DOI 测量规格 |
分辨率 0.1 • 重复性 +/- 0.2 • 重现性 +/- 0.5 标准:ASTM D5767 |
测量角度规格 |
测量范围:14-26° 角分辨率:0.025° 分辨率:0.1 GU |
机身规格 | |
---|---|
自动旋转全彩屏幕 |
高分辨率彩色显示屏 亮度可调节 6 按键触摸显示界面 |
结构 | 全铝结构:外壳、光学部件、标准支座 |
统计分析 |
最大值、最小值、平均值、标准偏差 所有测量参数 |
图形分析 |
自带趋势分析 光泽度和其他参数 |
电源 | 可充电锂电池 |
电源接入方式 | 内部电池/USB/电源充电器 |
充电时间 | 电源充电器:4 小时 |
内存 |
8 MB –> 999 个读数 用户自定义批次编号 |
数据传输 |
蓝牙 兼容 PC 机和 MAC USB 连接 无需安装软件 |
尺寸和重量 |
150mm x 79mm x 34mm(不含探头)(长 x 宽 x 高) 550g 毛重约为:1.5kg 商品代码:9027 5000 |
随机配件 | |
仪器配备 20º 或 60º 柔性探头 |
校准片配底座 USB 数据线 迷你 CD 光盘 操作说明书 蓝牙数据应用程序 Excel 电子数据表示例 教学视频 |
选配件(仅适用于 Flex 20) |
微型尺寸适配板:2mm 或 4mm 特别定制的 3D 适配模具,专为客户应用设计打印 在线测量固定工具包 |
