分为：数字式、数据处理式、图像处理式等多种，具有较高的测量精度，

可以满足不同用户的测量需求。

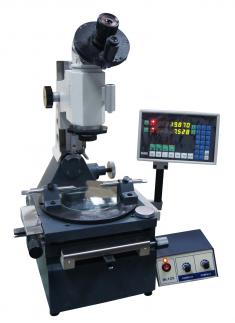

工具显微镜是一种测量用途极为广泛的计量仪器，该仪器能精确测量各种

工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制

造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽

车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科

研院所等。仪器带有光学定位器、顶针架、分度头、测高装置、双像目镜

、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子

元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

其典型测量对象有：

各种成型零件如样板、样板车刀、冲模和凸轮的形状；

螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；

齿轮滚刀的导程、齿形和牙型角；

钻模或孔板上孔的位置度，键槽的对称度等形位误差；

测角目镜上有用于瞄准的主目镜和用于角度读数的小目镜。它的用途十分广泛，一般用于测量角度、螺纹及在坐标测量时用于瞄准。

主显微镜可左右偏摆，适用于螺旋状零件的测量。

主显微镜能配多种目镜和物镜，视场范围大，成像清晰。

采用光电数显技术，以精密光栅尺作为XY轴测量元件，读数直观，检测方便。

工作台可以快速移动，也可以精细的微动，通过旋转手轮还可做旋转运动，方便测量角度。工作台带有顶针架，方便测量轴类零件。

测量范围：100mm×50 mm

分辩率：0.001mm

准确度：（2+L/50）μm（其中L为长度，单位为mm）

工作台

圆工作台直径：115mm

工作台承重:   2kg

显微镜立柱

显微镜Z向移动范围：90mm

显微镜立柱倾斜范围 ：±10°

测角目镜

角度分划范围 ：0～360°

测角目镜测量角度： 1′

轮廓目镜

角度分划范围：±7°

角度分划值：10′

顶针架

夹持最大直径φ50mm，夹持最大长度 ：110mm

光学定位器

孔径大于5毫米时测孔的最大深度：15mm

测量力：0.1N

测量的稳定性：  0.001mm

物镜

使用双象目镜时物镜工作距离与视场直径

双像目镜合像的误差＜0.001mm

环境要求：

室温20±3℃，相对湿度40％－70％RH。

仪器外型尺寸(mm)：长600 × 宽350 × 高530

仪器质量：46kg
