工具显微镜分为大型工具显微镜和万能工具显微镜。根据产品的性能特点分为：数字式、数据处理式、图像处理式等多种，具有较高的测量精度，可以满足不同用户的测量需求。

工具显微镜是一种测量用途极为广泛的计量仪器，该仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科研院所等。仪器带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

其典型测量对象有：

各种成型零件如样板、样板车刀、冲模和凸轮的形状；

螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；

齿轮滚刀的导程、齿形和牙型角；

钻模或孔板上孔的位置度，键槽的对称度等形位误差；

技术参数:

测量范围：150mm×75mm

分辨率：0.001mm

准确度：(2+L/50)um（其中L为被测长度，

单位：mm）

圆工作台

直径：φ190mm（玻璃）

           φ280mm（金属）

角度分划范围：0°~360°

圆工作台测角：

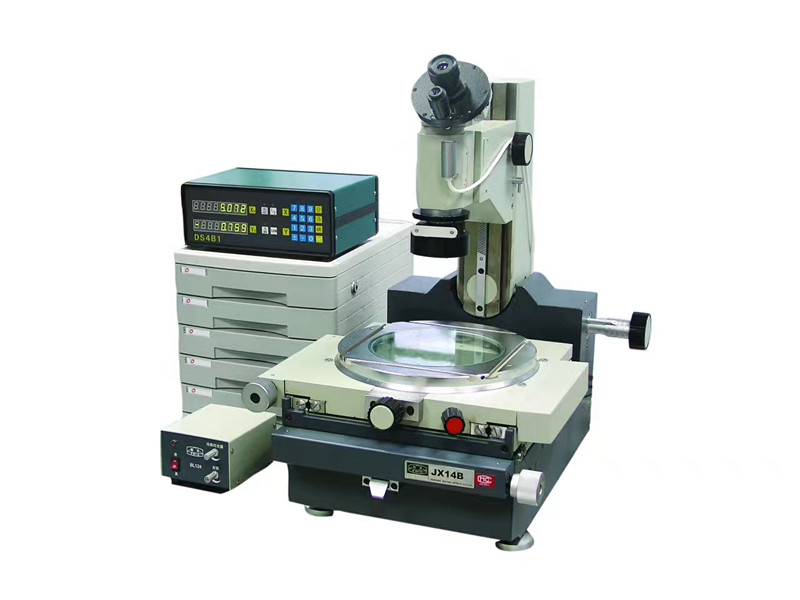

JX14B分辨率：3′

JX14B1分辨率：1′

工作台承重：20kg

显微镜立柱

倾斜范围：±12°

倾斜角度分划值：30′

测角目镜

角度分划范围：0°~360°

角度分划值：1′

轮廓目镜

分划范围：±7°

角度分度值：10′

光学定位器

最小探测孔径：φ5mm

最大探测深度：15mm

测量力：0.1N

顶针架

夹持最大直径：φ70mm，夹持最大长度：190mm

物镜

环境要求：室温20±1℃，相对湿度40％－60％RH

仪器外形尺寸（mm）：长720×宽460×高600

仪器质量：100kg
