三丰Mitutoyo光栅式测微仪计数器542-017

三丰Mitutoyo光栅式测微仪计数器542-017

542 系列 — 光栅式测微仪计数器 (面板安装 , 单功能型)

EG 计数器

• 可产生 3 / 5 段，7 种公差输出和 7 通道独立极限值输出。

• 在符合最小布线要求时，与可编程控制器或个人电脑等连接即具备串行 BCD 输出能力。

• 简化的模拟输出可进行动态测量。

• 符合 DIN 尺寸 (96 X 48mm) 和面板安装结构，易于系统一体化。

功能

• 预调

• 计数器方向转换

• 公差判断 (3/5 段 , 3 种)

• 峰值 (最大、最小、溢出) 测量

• 常数

• 平滑

• 错误显示／输出

• 按键保护选件

• I/O 输出接头 (带盖): No.02ADB440

• AC 适配器 : No.02ADN460

• AC 电缆 (日本): 02ZAA000*

• AC 电缆 (美国): 02ZAA010*

• AC 电缆 (欧盟): 02ZAA020*

• AC 电缆 (英国): 02ZAA030*

• AC 电缆 (中国): 02ZAA040*

• AC 电缆 (韩国): 02ZAA050*

• 连接电缆接线端口 : No.02ADD930

* * 使用 AC 适配器时。

规格：

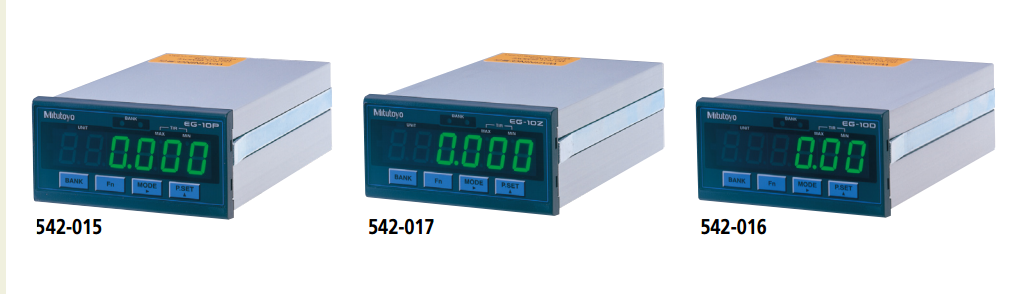

货号		542-015	542-017	542-016
量化偏差		±1
最大输入频率		1.25MHz,反应速度取决于选用的测微仪		—
分辨力		0.01mm (±9999.99mm) 0.005mm (±9999.995mm) 0.001mm (±999.999mm) 0.0005mm (±99.9995mm) 0.0001mm (±99.9999mm)		0.01mm(±9999.99mm) 0.001mm(±999.999mm) [根据测微仪自动设定]
显示		一个符号加上6位数字(绿色LED)
公差判断显示		液晶显示(3段：琥珀色、绿色、红色/5段：琥珀色、琥珀色闪烁、绿色、红色闪烁、红色
公差判断输出		L1 - L5 (开放式集线器/L1-L5和BCD输出参数之间的转换)
输出控制		常规信号 (NORMAL)，开放式集线器
BCD 输出		开放式集线器/6位数字(正／负--逻辑值)和公差判断输出参数之间的转换
输入控制		预调、数据保留、峰值清除、公差判断BANK转换
额定功率	电源电压	12 - 24V DC
	功耗	6W以下 (最大500mA) 每个装置的可靠供电应在1A以上
运行温度		0 - 40ºC (RH 20 - 80%, 无冷凝)
存储温度		–10 - 50ºC (RH 20 - 80%, 无冷凝)
外形尺寸		96 (W) × 48 (H) × 156 (D) mm
适用测微仪		LGE, LGF, LGK, LGB, LGM, LG, LGH (除LGH110)不包括带有原点标识和正弦波型号	原点标识定位的LGF 型	LGD, LGS, ID, SD
适用输入		差动方形波	带有原点标识的差动方形波	带有原点标识的差动方形波
测微仪输入数		1
重量		约400g
