三丰Mitutoyo光栅式测微仪计数器542-072- 详细介绍：
三丰Mitutoyo光栅式测微仪计数器542-072
542 系列光栅式测微仪计数器

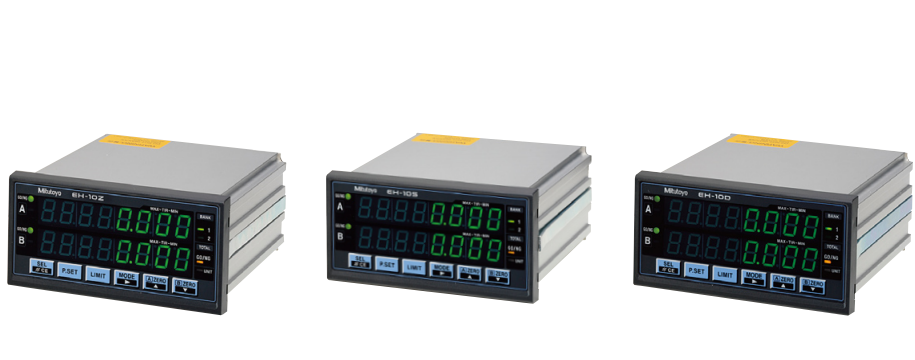

EH 计数器 (面板安装 , 多功能型)
• 该型号的两种类型可用 : 1 轴显示和 2 轴显 示 , 可进行两测微仪间的加减运算。
• 多功能计数器配备有调零、预调、公差判断。
• 标准 RS-232C 与 USB 接口便于与外部个人 电脑交流 (USB 仅与 SENSORPAK 配用)。
• 利用内置连网功能 (RS 链接) 易建立多点测 量系统 (最多 12 点)。参见“精密测量仪器 快速指南”G-29 页 RS 连接功能的详细信息。
• 符合 DIN 尺寸 (144 X 72mm) 和面板安装结 构，易于系统一体化。
选件
• I/O 输出端口 (带盖): No.02ADB440
规格：
| 货号 | 542-075* | 542-071* | 542-073* | 542-074* | 542-072* | |
| 显示轴数 | 1轴 | 2轴 | ||||
| 量化偏差 | ±1 | |||||
| 最大输入频率 | 2.5MHz (2段方形波) | 1MHz (2段方形波) | — | |||
| 分辨力 | 0.01mm (±9999.99mm) 0.001mm (±999.999mm) 0.0001mm (±99.9999mm)[参数设置] | 计数器自动设定 | 计数器自动设定 | |||
| — | 0.01 / 0.001µm | |||||
| 显示 | 一个符号加上8位数字(绿色LED) | |||||
| 公差判断显示 | 液晶显示(3段：琥珀色、绿色、红色/5段：琥珀色、琥珀色闪烁、绿色、红色闪烁、红色) | |||||
| 接口 |
RS-232C/USB/参数通过数显 (仅DP-1VR，可连接数显微型处理器) 进行选择 (USB仅与SENSORPAK配用。) 参数通过3段，5段，或数字BCD选择 总公差判断输出(当公差功能启用时) 模拟输出(1V-4V) |
|||||
| 输入/输出 | 输出控制 | 常规信号 (NORMAL)，开放式集线器 | ||||
| 输入控制 | 公差判断BANK转换、峰值模式、预调、数据保留、每轴保留：开放式集线器或无电压接点信号 (有／无接触点) | |||||
| 等级 | 电源电压 | 提供AC 适配器，或 12 - 24V DC | ||||
| 功耗 | 8.4W (最大700mA) 每个装置的可靠供电应在1A 以上 | |||||
| 运行温度(湿度)范围 | 0 - 40ºC (RH 20 - 80%, 无冷凝) | |||||
| 存储温度(湿度)范围 | –10 - 50ºC (RH 20 - 80%, 无冷凝) | |||||
| 外形尺寸 | 144 (W) ×72 (H) ×156.7 (D) mm | |||||
| AC 适配器 / AC 电缆 |
AC适配器: No.02ADN460 / AC 电缆: No.02ZAA000, AC 电缆 (日本): No.02ZAA000*, AC 电缆 (美国): No.02ZAA010*, AC 电缆 (欧盟): No.02ZAA020*, AC 电缆 (英国): No.02ZAA030*, AC 电缆 (中国): No.02ZAA040*, AC 电缆 (韩国): No.02ZAA050* |
|||||
| 适用测微仪 | LGE, LGF, LGK, LGB, LGM, LG, LGH (除LGH110 )不包括带有原点标识和正弦波型号 | LGF 带有原点标识 | LGB带有正弦波输出/ 光栅尺正弦波输出 | LGD, LGS, ID, SD | ||
| 适用输入 | 差动方形波 | 差动正弦波 | Digimatic代码输出 | |||
| 测微仪输入数 | 1 | 2 | ||||
| 重量 | 约760g | 约800g | 约800g | 约900g | 约800g | |
为区分交流电源电缆，在货号后加上以下后缀：A 适于UL/CSA，D 适于CEE，DC 适于CCC，E 适于BS，K 适于KC，C和无后缀适于PSE。
适于货号后缀为“1”的型号，AC 适配器不作为标准配件。
