三丰Mitutoyo光栅式测微仪542-093-2- 详细介绍：
三丰Mitutoyo光栅式测微仪542-093-2
光栅式测微仪
支持自动化仪表及专用量具的配套使用 三丰公司秉承持续创新向客户提供最新技术体验的理念。 因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。

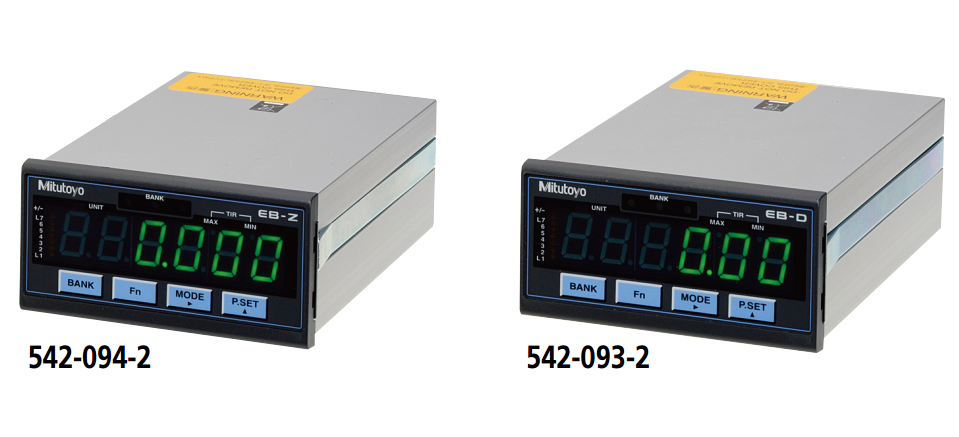

542 系列光栅式测微仪计数器 (面板安装 , 多功能型) EB 计数器
• 可产生 3 / 5 段，7 种公差输出和 7 通道独 立极限值输出。
• 在符合最小布线要求时，与可编程控制器或 个人电脑等连接即具备串行 BCD 输出能力。
• 利用简化的模拟输出可进行动态测量。
• 符合 DIN 尺寸 (96 X 48mm) 和面板安装结构， 易于系统一体化。
功能
• 预调
• 公差判断(3/5 段，7 种)
• 极限值输出(2 种7 个独立通道)
• 峰值(最大、最小、溢出) 测量
• 多种数据输出 (串行BCD 信号、简单模拟信号、Digimatic) 选件
• I/O 输出端口 (带盖): No.02ADB440
• AC 适配器: No.02ADN460
• AC 电缆 (日本): 02ZAA000*
• AC 电缆 (美国): 02ZAA010*
• AC 电缆 (欧盟): 02ZAA020*
• AC 电缆 (英国): 02ZAA030*
• AC 电缆 (中国): 02ZAA040*
• AC 电缆 (韩国): 02ZAA050*
• 接线端口连接电缆: No.02ADD930
* * 使用AC适配器时。
• 连接至外部开关盒
可轻易输入公差极限和预调值
No.02ADF180 (2m电缆)
规格：
| 货号 | 542-092-2 | 542-094-2 | 542-093-2 | |
| 量化偏差 | ±1 | |||
| 最大输入频率 | 1.25MHz (2段方形波),响应速度取决于选用的测微仪 | 响应速度取决于选用的测微仪 | ||
| 分辨力 |
0.01mm (±9999.99mm) 0.005mm (±9999.995mm) 0.001mm (±999.999mm) 0.0005mm (±99.9995mm) 0.0001mm (±99.9999mm) |
0.01mm (±9999.99mm) 0.005mm (±9999.995mm) 0.001mm (±999.999mm) 0.0005mm (±99.9995mm) 0.0001mm (±99.9999 mm) |
||
| 显示 | 一个符号加上6位数字(绿色LED) | |||
| 公差判断显示 | 液晶显示(3段：琥珀色、绿色、红色/5段：琥珀色、琥珀色闪烁、绿色、红色闪烁、红色 | |||
| 输入/输 出 | 公差判断输出 | L1 - L5,开放式集线器 | ||
| 输出控制 | 常规信号 (NORMAL)，开放式集线器 | |||
| 输入控制 |
预调、数据保留、峰值清除、公差判断BANK转换、 开放式集线器或无电压接点信号 (有／无接触点) |
|||
| 连接器 | 串行BCD | 位串格式，开放式集线器 | ||
| 模拟输出 | 2.5V+ 计数值X 电压分辨力(25mV/2.5mV): 全值0 - 5V | |||
| 数显输入/ 输出 |
• 连接至外部切换盒(No.02ADF180)，可轻易输入公差极限和预调值 注) ：当测微仪连接三丰公司DP-1VR Digimatic微处理器时，此功能不适用 • 可连接三丰公司DP-1VR Digimatic微处理器(No.264-504) • 组合一套EB-D 计数器可扩展公差段的数目 |
|||
| 额定 功率 | 电源电压 | 12 - 24V DC | ||
| 功耗 | 6W以下 (最大50mA) 功耗 (每个装置的可靠供电应在1A 以上) | |||
| 运行温度 | 0 - 40ºC (RH 20 - 80%, 无冷凝)/ –10 - 50ºC (RH 20 - 80%, 无冷凝 | |||
| 外形尺寸 | 96(W)×48(H)×156(D)mm | |||
| 适用测微仪 | LGF, LGK, LGE, LGB 不包括带 有原点标识和正弦波型号 | 原点标识定位的LGF 型 | LGS, LGD, LGD-M | |
| 适用输入 | 差动方形波 | 带有原点标识的差动方形波 | Digimatic代码 (SPC) | |
| 测微仪输入数 | 1 | |||
| 重量 | 约400g | 约400g | 约400g | |
