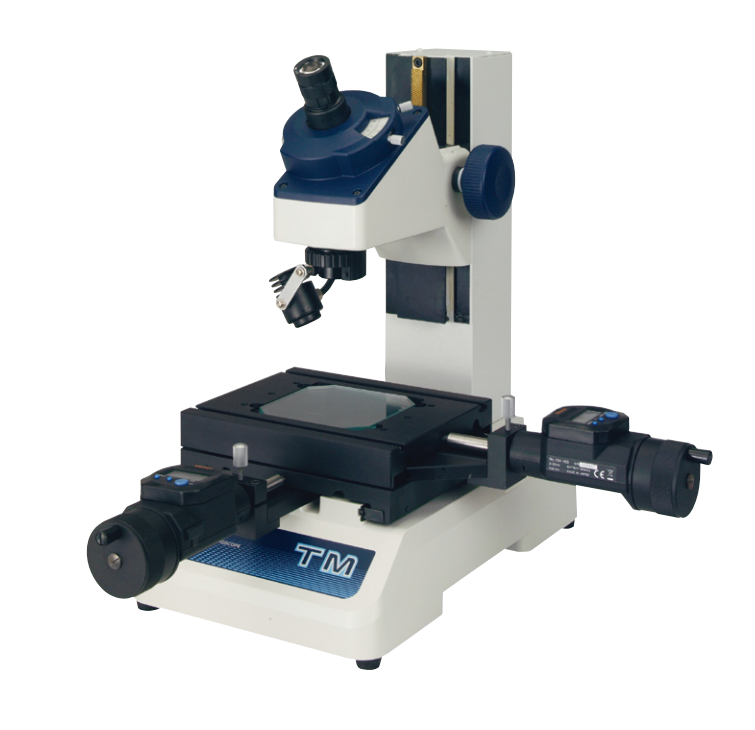

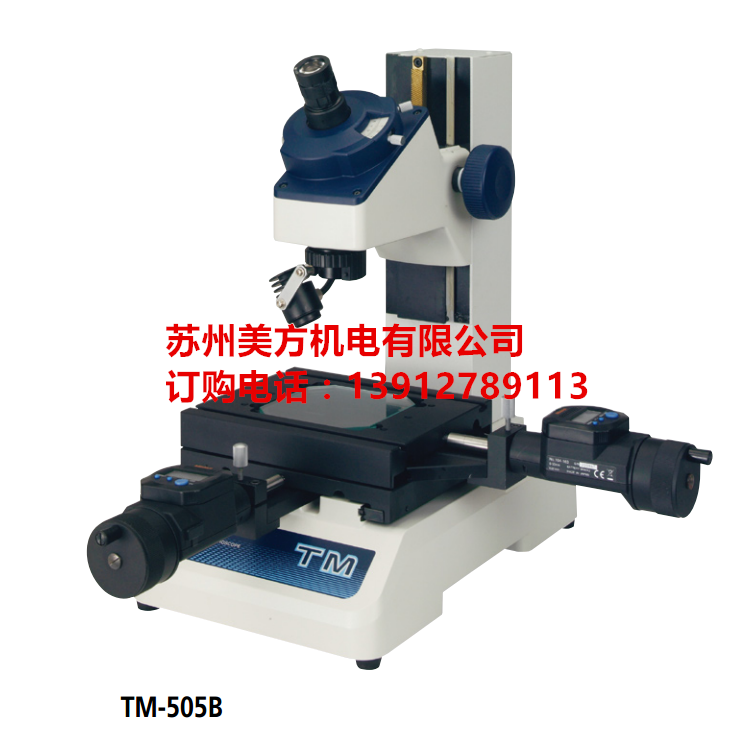

TM-500

176 系列 — 工具显微镜

• 小巧的万能工具显微镜可安放在任何位置。

• 虽然外形小巧，但最大可完成 115mm 的测 量高度。

• 安装数显测微头 (MHD-50MB)，使测量更容 易更准确。

• 目镜座内置游标尺 (角度分度值) 能精确地进 行角度测量。

• 使用标准配件镜头，总放大率为 30X，但 通过使用可选的物镜 / 目镜，总放大率可在 20-200X 范围内变化。

规格：

*1：测微头及量块 (CERA) 为选件。

技术参数
观察图像: 正像
光管: 单目目镜 (屈光度可调)
俯角: 30

分划板: 90 十字线分划板 (176-126)

角度分度值: 范围: 360
最小读数: 6' (使用游标)
目镜: 15X (176-116), 视场范围: 13mm
可选: 10X, 20X
物镜: 2X (176-138), 工作距离: 67mm
可选: 5X, 10X
总倍率: 30X
轮廓照明
 光源: 钨丝灯泡(24V, 2W)
功能: 带有绿色滤光片、 光强度可调
表面照明:
 光源: 钨丝灯泡(24V, 2W)
 功能: 光强度可调
电源: 100/110/120/220/240V AC, 50/60Hz
重量 13.5g (14.5kg: TM-510)

选件
172-145: 5X 投影镜头组*
176-115: 10X 目镜 (视场范围：13mm)
176-117: 20X 目镜 (视场范围：10mm)
176-139: 物镜、5X (W.D.: 33mm, N.A.: 0.10)
176-137: 物镜、10X (W.D.: 14mm, N.A.: 0.14)
164-161: Digimatic 微分头
(测量范围：50mm、读数：0.001mm)
164-162: Digimatic 微分头
(测量范围：2"/50mm、读数：.00005"/0.001mm)
152-390: X 轴微分头
(测量范围：50mm、读数：0.005mm)
152-389: Y 轴微分头
(测量范围：50mm、读数：0.005mm)
152-391: X 轴微分头
(测量范围：2"、读数：.0001")
152-392: Y 轴微分头
(测量范围：2"、读数：.0001")
611635-041: 矩形量块 (25mm)
611675-041: 矩形量块 (50mm)
611201-241: 矩形量块 (1")
611202-241: 矩形量块 (2")
383038: 卤素灯泡(24V, 2W)
175-204: 用于Z 轴测量的指针式千分表附件
965013: 用于Digimatic 微分头的SPC 电缆
固定和工作台附件
990561: 工件夹 (2 个／套)
176-106: 用于TM-505 旋转工作台(有效直径：66mm)
172-196: 用于TM-510 旋转工作台(有效直径：100mm)
176-105: 用于TM-505 的旋转式中心架
(最大工件直径：70mm)
172-197: 用于TM-510 的旋转式中心架
(最大工件直径：80mm)
172-378: 带有夹钳的V 型块 (最大工件直径：25mm)
176-107: 带有夹钳的支架
照明元件
377-090-1: 环形光纤照明装置
176-203: 双灯反射照明器
176-343: 双光纤照明装置
分划板
176-111: 同心圆 (?4mm 以下、0.05mm 半径增量)
176-135: 同心圆 (?.2" 以下、.01" 半径增量)
176-113: 55? 角
176-114: 60? 角
176-109: 公制螺纹(间距= 0.25 - 1mm)
176-110: 公制螺纹(间距 = 1.25 - 2mm)
176-140: ISO 公制螺纹(间距= 0.075 - 0.7mm)
176-141: ISO 公制螺纹(间距= 0.75 - 2mm)
176-142: ISO 统一标准螺纹(80 - 28TPI)
176-143: ISO 统一标准螺纹(24 - 14TPI)
176-144: ISO 统一标准螺纹(13 - 10TPI)
176-123: 统一标准螺纹(80 - 28TPI)
176-124: 统一标准螺纹(24 - 14TPI)
176-125: 统一标准螺纹(13 - 10TPI)
176-120: 惠式螺纹(60 - 26TPI)
176-121: 惠式螺纹(24 - 18TPI)
176-122: 惠式螺纹(16 - 11TPI)
176-127: NF 螺纹(80 - 28TPI)
176-128: NF 螺纹(24 - 14TPI)
176-129: NF 螺纹(13 - 10TPI))
176-130: 14.5渐开线齿轮(标准齿条型)
