三丰Mitutoyo圆度圆柱形状测量仪RA-1600 可预约看样- 详细介绍：
三丰Mitutoyo圆度圆柱形状测量仪RA-1600 可预约看样
Roundtest
实现高效调心调水平与高精度测量相结合

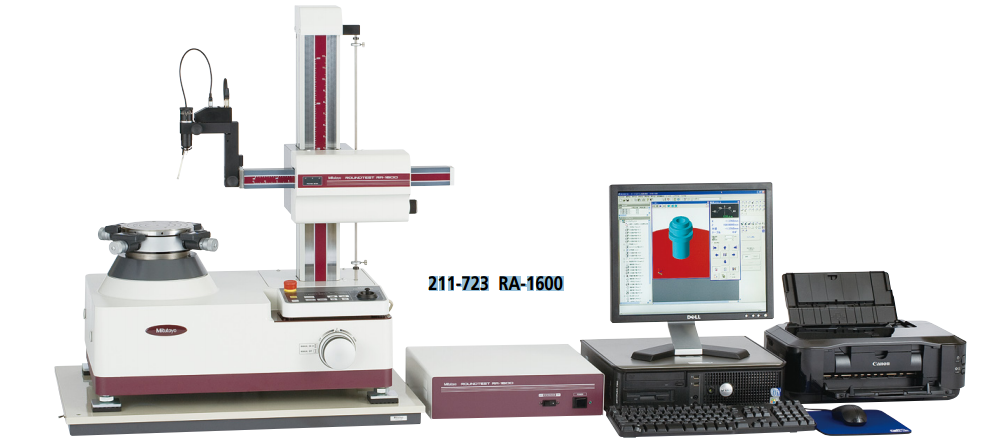

Roundtest (圆度、圆柱形状测量仪) RA-1600
三丰Mitutoyo圆度圆柱形状测量仪RA-1600 可预约看样 特点：
211 系列— 圆度 / 圆柱形状测量系统
• 外形小巧且测量范围宽确保其精度 可与更高级别的型号相媲美。 最大测量直径: ø280mm 垂直移动距离: 300mm 最大工作台载重: 25kg 径向旋转精度: (0.02+6H/10000)µm 轴向旋转精度: (0.02+6X/10000)µm
• D.A.T. (数字调整台)功能有助于手动工件调 心和调水平。
• 检测部分提供安全装置作为标准特性。检 出器上配有碰撞感应功能(在垂直方向时) 防止Z轴上破坏性碰撞的发生。另外，还 配有超限防预功能， 当检出器位移超出其 范围时，将停止系统 的运行。
• 检出器支架内可安装 滑动机构(可选滑动检 出器支架)。能够通过单击测量深孔厚壁工 件，标准检出器很难实现。
• 若使用圆度/圆柱度分 析软件(ROUNDPAK)， 可以图形方式显示测量结果
功能：
1、可广泛测量各种工件
2、高精度
3、高性能
4、装配有高精度转台，可以简捷、精准地对工件进行调心、调水平操作
5、连续测量内径，外径功能
6、局部圆周测量功能
7、螺旋测量/分析
8、X轴跟踪测量
9、标配的安全机制
10、标配滑动检测支架（选件）（滑动距离：112mm）
11、多功能分析软件（ROUNDPAK）
三丰Mitutoyo圆度圆柱形状测量仪RA-1600 可预约看样性能参数：
|
型号 |
RA-1600 |
||
|
货号 |
211-723 |
||
|
旋转工作台装置 |
旋转精度 |
径向 |
（0.02+6H/10000）μm H：为测量高度（mm） JIS B7451-1997 |
|
轴向 |
（0.02+6X/10000）μm X：为测量半径（mm） |
||
|
旋转速度 |
4.6.10rpm |
||
|
转台有效直径 |
φ150mm |
||
|
调心/调水平方式 |
D.A.T |
||
|
最大调心范围 |
±3mm |
||
|
最大调水平范围 |
±1° |
||
|
最大转台负载 |
25kg |
||
|
最大测量直径 |
φ280 |
||
|
最大工件直径 |
φ560 |
||
|
垂直移动装置 （Z轴装置） |
驱动直线度 |
窄范围：0.20μm/100mm，全范围：0.30μm/300mm |
|
|
与转台轴的平行度 |
1.5μm/300mm |
||
|
最大移动速度 |
15mm/s（测量速度：0.5/1.0/2.0/5.0mm/s） |
||
|
最大行程 |
300mm |
||
|
最大检测高度（内径/外径） |
300mm* |
||
|
最大检测深度 |
φ32mm大于91mm，φ7mm大于50mm（带有标准测针） |
||
|
径向移动装置（X轴装置） |
驱动直线度 |
2.7μm/140mm（λc2.5） |
|
|
与转台轴的垂直度 |
1.6μm/140mm |
||
|
移动范围 |
165mm（从转台轴-25mm~+140mm） |
||
|
最大移动速度 |
8mm/s（测量速度：0.5/1.0/2.0/5.0mm/s） |
||
|
检测器 |
测力 |
10~50m/N（5级切换）（内径/外径测量位置带有标准测针） |
|
|
尖端形状，材质 |
直径1.6硬质合金 |
||
|
测量范围 |
标准 |
±400μm/±40μm/±4μm |
|
|
追踪 |
5mm |
||
|
其他 |
内/外测量简单触摸切换,测针角度刻度标记(±45°),Z轴碰撞检测功能 |
||
|
其他 |
电源 |
100V~240V |
|
|
能耗 |
80W |
||
|
气压 |
0.39MPa |
||
|
空气消耗量 |
标准情况22L/min |
||
|
主装置重量 |
净重170kg |
||
*测量高度小于或等于20mm的工件则需使用附件台选件
