三丰Mitutoyo真圆度仪RA-120P- 详细介绍：

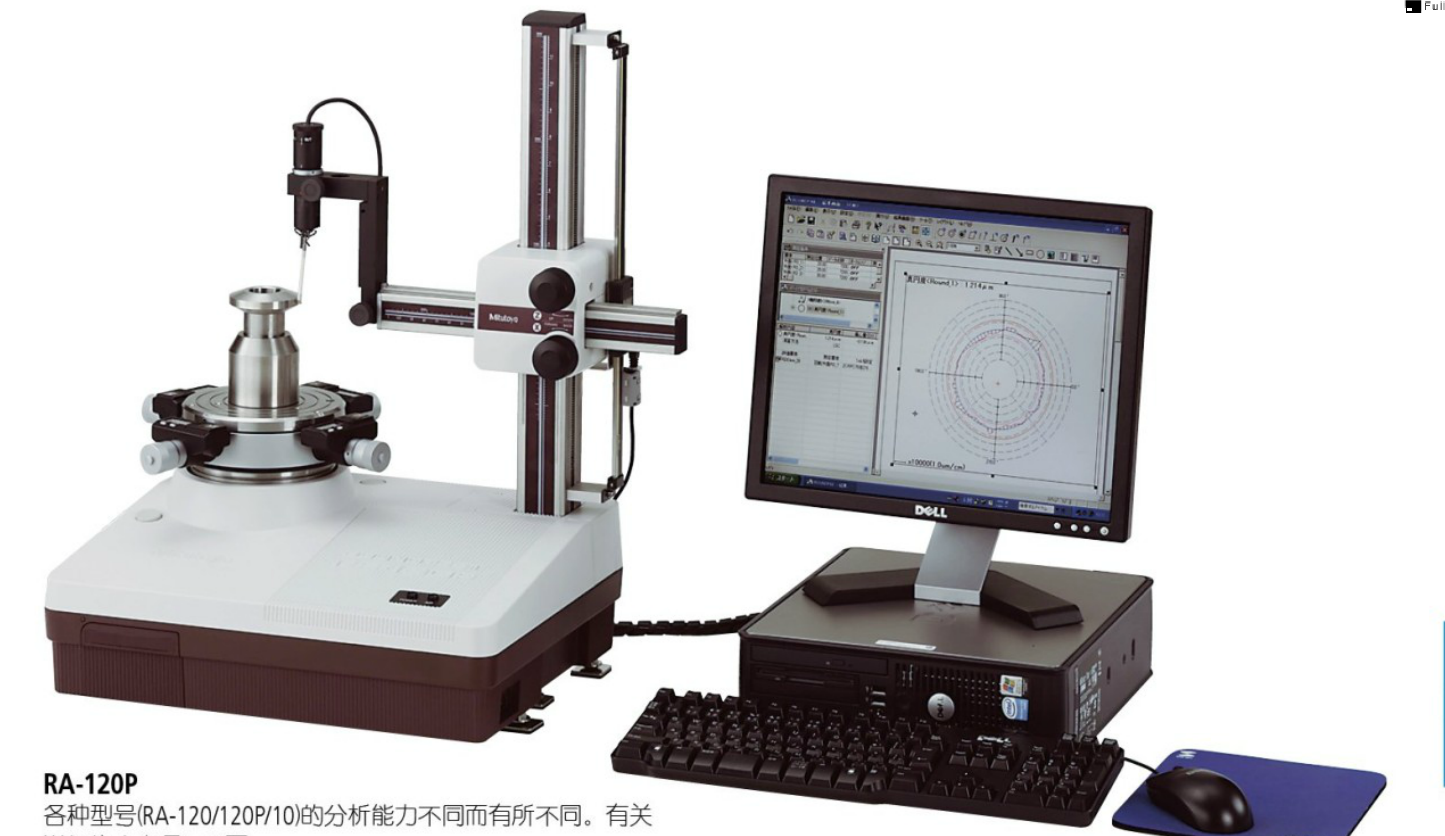

三丰Mitutoyo真圆度仪RA-120P
操作简单、小巧轻便，用于车间生 产线旁边。
三丰Mitutoyo真圆度仪RA-120P特点：
• D.A.T. (数字调整台) 功能有助于进行调 节，如调心和调水平，并大大减少了初 步设置操作所需的时间。
•内置操作面板上的 图标使用户操作更 简便。
•主机内部包含电子 元件，而外形小巧 轻便。
•使用表示几何公差 的图标，如圆度和 筒轴度。只需按下 所需图标和开始按 钮就能开始测量。 专用分析装置类型 (RA-120)
• 主 机 集 成 电 子 元 件，实现了外形小 巧轻便的设计。
•提供的功能，可与 更高级别的型号相 媲美，如Z轴配有数 字标尺、宽范围检 出器和连续内/外径 测量。
• R O U N D P A K ,采用 Windows操作系统进 行高级分析的数据 分析程序。
Roundtest (圆度、圆柱形状测量仪) RA-120 / 120P 211 系列 — 圆度测量仪
三丰Mitutoyo真圆度仪RA-120P 规格：
| 型号 | RA-120 | RA-120P | ||
| 旋转台 | 旋转精度 (JIS B 7451-1997) | 径向 | (0.04+6H/10000)µm H: 为测量高度 (mm) | |
| 轴向 | (0.04+6X/10000)µm X: 到旋转工作台轴的距离 (mm) | |||
| 旋转速度 | 6rpm | |||
| 工作台有效直径 | ø150mm | |||
| 调心范围 | ±3mm | |||
| 调水平范围 | ±1º | |||
| 最大测量直径 | ø280mm (ø380mm: 当检出器变为垂直方向时， 只能测量50mm以下的工件) | |||
| 最大工件直径 | ø440mm | |||
| 台面最大承重 | 25kg | |||
| 垂直移动 | 垂直移动 | 280mm 从工作台台面 | ||
| 最大检测高度 | 离旋转工作台面280mm (480mm: 检出器支架反面安装在垂直位置) | |||
| 最大检测深度 | ø30×100mm (深度), ø7×50mm (深度) | |||
| X轴 | 水平移动 | 165mm (–25mm - 140mm 包括工作台旋转中心) | ||
| 检出器*1, *2 | 测量范围 | 标准: ±1000µm | ||
| 测力 | 100mN (± 30%) | |||
| 标准测杆 | ø1.6 硬质合金 | |||
三丰Mitutoyo真圆度仪RA-120P 苏州现货
*1: 在径向方向上，到工作台中心的测量高度小于20mm和到工作台顶端的测量高度小于20mm的工件需要使用辅助工 作台(选件)。
*2: 只有标准长度的测杆适用于本检出器。长型测杆无法使用。
