三丰Mitutoyo圆度测量仪RA-10 可免费测试样品- 详细介绍：
三丰Mitutoyo圆度测量仪RA-10 可免费测试样品
Roundtest
实现高效调心调水平与高精度测量相结合
Roundtest (圆度、圆柱形状测量仪) RA-10
211 系列 — 圆度测量仪
小型圆度测量仪，具备出色的 性价比，可全面进行圆度评价。
三丰Mitutoyo圆度测量仪RA-10 可免费测试样品特点：
•易于操作。 控制面板中按键大且布局直观，便于操 作。调整垂直方向(Z 轴) 和径向(X 轴) 的 操作手柄置于滑动部上，便于操作。
•成本低，精度高。 虽然价格低，但其带有气浮轴承的旋转 工作台的旋转精度高达(0.04+6H/10000) µm，与高级机型相比毫不逊色。
•人性化操作。 配有大型号液晶面板显示器，测量结果 与所记录数据图表易于查看。本设备机 体小巧，内置热敏打印机，适用于狭小 的检测空间。

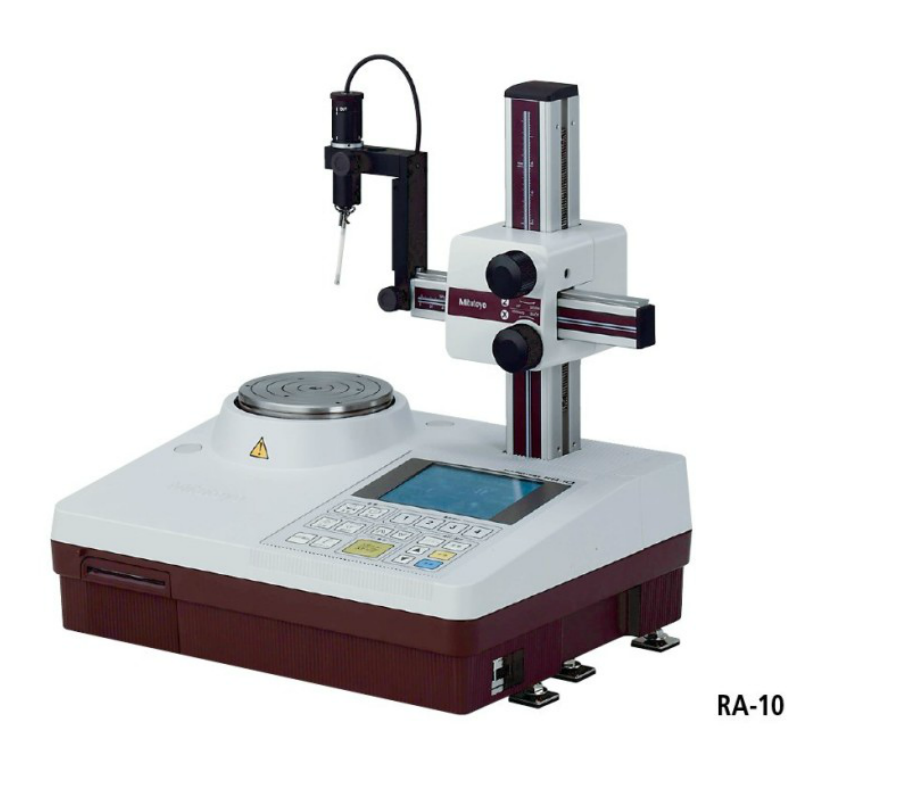

三丰Mitutoyo圆度测量仪RA-10 可免费测试样品产品图片：
三丰Mitutoyo圆度测量仪RA-10 可免费测试样品-技术参数
| 型号 | RA-10 | ||
| 旋转工作台 | 旋转精度 (JIS B 7451-1997) | 径向 | (0.04+6H/10000)µm H: 为测量高度 (mm) |
| 轴向 | (0.04+6X/10000)µm X: 到旋转工作台轴的距离 (mm) | ||
| 旋转速度 | 6rpm | ||
| 工作台有效直径 | ø150mm | ||
| 调心范围 | – | ||
| 调水平范围 | – | ||
| 最大测量直径 | ø100mm | ||
| 最大工件直径 | ø320mm | ||
| 台面最大承重 | 10kg | ||
| 垂直轴移动 | 垂直移动 | 117mm | |
| 最大检测高度 | 152mm | ||
| 最大检测深度 | ø30×100mm (深度), ø7×50mm (深度) | ||
| X 轴 | 水平移动 | 75mm (–25mm - 50mm 到转台中心) | |
| 检出器 *1 | 测量范围 | ±1000µm | |
| 测力 | 100mN (± 30%) | ||
| 测杆尖端形状 | ø1.6 硬质合金 | ||
*1: 本检出器只适用标准长度测杆。不适用长型。
选件
211-016:基准半球
12AAH420:基准半球垫块
997090:校准用套装量块
211-045:倍率校正规
211-032:定心卡盘(外径:1-79mm、内径:25-69mm)*
211-031:微型卡盘(外径:最大1.5mm)*
356038:用于测量较低工件的辅助台
12AAH425:带有(DAT)功能的调整台(公制型)
12AAH426:带有(DAT)功能的调整台(英制／公制型)
12AAH427:普通微分头式调整台
211-052:定心卡盘(外径:1-79mm、内径:16-69mm)
211-053:V形块定位夹具A(用于.50mm)
211-054:V形块定位夹具B(用于.50mm)
211-055:内径／外径装配夹具(用于.50mm)
211-051:套爪卡盘(外径:0.5-10mm)
12AAH402:独立套爪(.0.5-1.0mm)
12AAH403:独立套爪(.1.0-1.5mm)
12AAH404:独立套爪(.1.5-2.0mm)
12AAH405:独立套爪(.2.0-2.5mm)
12AAH406:独立套爪(.2.5-3.0mm)
12AAH407:独立套爪(.3.0-3.5mm)
12AAH408:独立套爪(.3.5-4.0mm)
12AAH409:独立套爪(.4.0-5.0mm)
12AAH410:独立套爪(.5.0-6.0mm)
12AAH411:独立套爪(.6.0-7.0mm)
12AAH412:独立套爪(.7.0-8.0mm)
12AAH413:独立套爪(.8.0-9.0mm)
12AAH414:独立套爪(.9.0-10.0mm)
12AAH320:X轴制动
12AAH318:Z轴数显标尺
938882:SR44(用于Z轴数显标尺和调整台数显微分头)只能安装于调整台(12AAH425/426/427)上。
