三丰RA-2200AS / DS / AH / DH圆度仪圆柱度仪
211 系列 — 圆度/ 圆柱度形状测量仪
三丰Mitutoyo圆度测量仪RA-2200DS 可免费试样特点：
RA-2200 提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台（DAT）的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用RA-2200 则变得非常简单，不必经过特殊培训就可成功操作，总体测量时间大为缩短。RA-2200 配上功能强大的数据分析软件ROUNDPAK 就配置齐全了，该软件只需鼠标控制图标即可轻松操作，使测量的功能更强大，操作更简便。

•安全装置作为标准特性提供。 检出器装置内配有碰撞感应功能(在垂 直方向时)防止Z方向上破坏性碰撞的发 生。另外，还配有超限防预功能，当检 出器位移超出其范围时，将停止系统的 运行。

•装有定位传感器， 能进行高精度重复 测量。 X轴驱动装置内有三丰公司光栅尺，可直 接探测驱动装置的位置。它保证了对重 复测量来说至关重要的高精度定位。

精度高、易使用的旋转工作台旋转工作台径向、轴向的旋转精度均极高，不仅可高精度测量圆度和圆柱度，还可高精度测量平面度。

•操作简便的高精度转台 径向的旋转精度要高于0.02+3.5H/10000µm, 而在轴向精度达到0.02+3.5X/10000µm。 不仅保证圆度或圆柱度的高精度测量 而且还能保证平面度的高精度测量。 RA-2200AS/AH 采用具有自动调心和调水 平功能，这样操作者无需进行手动调心 和调水平操作。此外，RA-2200DS/DH型 号的指导系统作为标准特性，帮助未经 培训的操作者简单顺利地进行调心和调 水平操作。

•连续的内径/外径测量能实现更高生 产率。 无需改变检出器移动方向，就能连续追 踪工件的内径和外径*1。 *1: 内径高达 ø50mm。

•滑动检出器支架作为标准件配备。 检出器支架内包含一个滑动机构。能够 通过单击测量深孔厚壁工件，标准检出 器很难实现。为了便于测量，接触点的 位置要高于工件，然后再把检出器支架 调低。另外，使用连 续内径/外径测量功 能，可轻松测量内/ 外径。

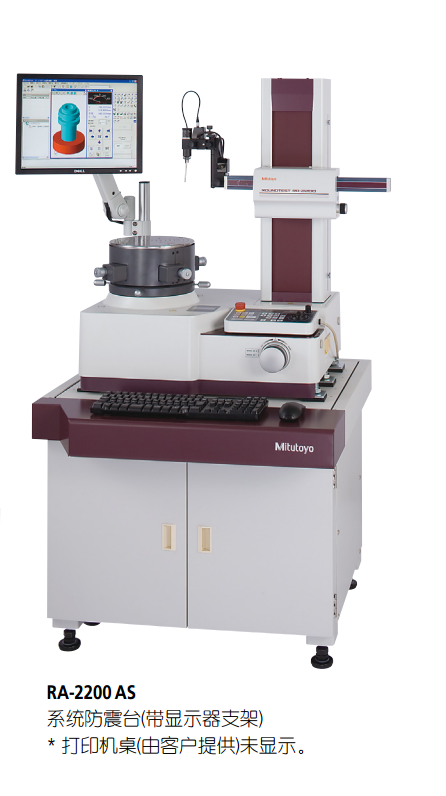

该系列的顶级型号为RA-2200AS / AH：配置的自动调心、调水平旋转工作台(A.A.T.) 免除了人工调心、调水平之苦。
RA-2200DS / DH：旋转工作台内置导向系统(D.A.T.)，使人工调心、调水平的操作变得简便、顺利。

连续测量，效率提高可不必改变测头的移动方向而连续测量一个工件的外、内径。* 内径最大可测50 mm.

独特的设计允许系统升级更换、调整探测装置后，系统可升级至CNC 操作型 (升级应由三丰技师负责)

测量表面粗糙度(表面粗糙度测量装置选件) 符合相关国际标准的表面粗糙度检测器可安装在圆度计的位置上，形成多传感器系统，既可测量表面的几何圆度 ／ 圆柱度，又可测量其粗糙度。

三丰Mitutoyo圆度测量仪RA-2200DS 可免费试样-技术参数

*1 ：测量高度小于 20mm 的工件则需使用辅助工作台选件。
