三丰Mitutoyo低测力高度计318-226 VL-50S-B- 详细介绍：

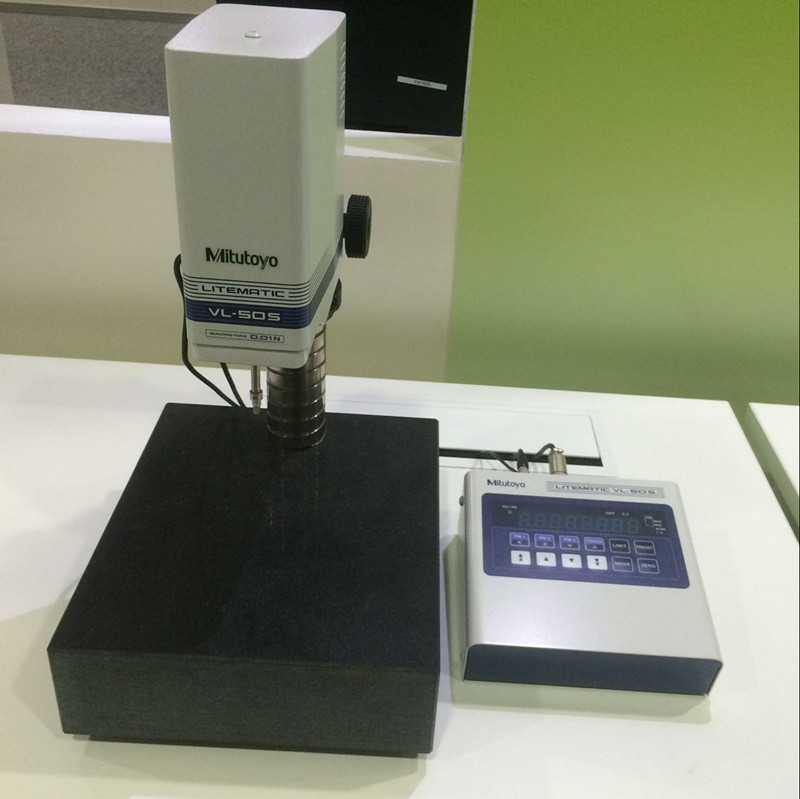

三丰Mitutoyo低测力高度计318-226
产品简介：
光栅式测微仪
支持自动化仪表及专用量具的配套使用
318 系列 Litematic (台式低测力测高仪) VL-50-B/50S-B
产品特点：
• Litematic (台式低测力测高仪) 的超低测力为 0.01N，用于测 量易变形工件和高精度零件。
• 通过使用 Litematic 特性，0.15N 和 1N 型能够以特定测量力 进行测量，而 0.01N 型适用于测量易损工件。 *1: 0.15N 和 1N 型为出厂安装的选件。
• 电动测杆上 / 下运动，并在测针触碰到工件时停下。 然后 在恒定测力下测量最大值、最小值和溢出值。
• 高分辨力 ：0.01µm，大测量范围 ：50mm。
• 测量系统 VL-50-B 集成显示型和 VL-50S-B 独立显示型，均 可用。
• VL-50-B 的测量桌面由陶瓷制成，无腐蚀，更易于维护和储 存。
• 测杆由低热膨胀材料制成。
规格
货号 318-221* 318-222* 318-223* 318-226* 318-227* 318-228*
选件
• 脚踏开关: No.937179T
• 专用台架: No.957460*4
• SPC 电缆 (1mm): No.936937*5
• SPC 电缆 (2m): No.965014*5
• VL重量部分: No.02AZE375*6
• 推荐备用测头:
壳型测头
硬质合金球型测头, ø7.5
硬质合金球型测头, ø10.5
硬质合金针型测头, ø0.45
*4: 仅 VL-50S 可用。
*5: 详细信息参见 G-29 页的 RS 连接功能。
*6: 适用于 VL-50-100-B, VL-50S-100-B。
*1: 使用标准测头进行正常测量。
*2: 应减小温度变化，避免冷、热空气直吹。
*3: 0.15N，1N为出厂设置。
* 为区分交流电源电缆，在货号后加上以下后缀：A 适于UL/CSA，D 适于CEE，DC 适于CCC，E 适于BS，F 适于SAA，K 适于KC，C和无后缀适于PSE。
| 货号 | 318-226* |
| 测量范围 | 0 - 50mm |
| 分辨力 | 0.01/0.1/1.0µm |
| 显示装置 | 8位数字/14mm字符高度(无记录) |
| 检测方法 | 反射型线性编码器 |
| 行程 | 51.5mm (使用标准测头) |
| 精度(20ºC)*1 | (0.5+L/100)µm L=任意测量长度 (mm) |
| 精度保证温度*2 | 20 ± 1ºC |
| 重复精度 | =0.05µm |
| 测力*1 | 0.01N |
| 测杆进给速度 测量 | 约2mm/s或4mm/s (参数可变) |
| 测杆进给速度 快进 | 约8mm/s |
| 标准测头 | ø3mm 硬质合金 (固定螺丝: M2.5 (P=0.45)×5) No.901312 |
| 测量工作台 | - |
| 输入 | 脚踏开关输入(当使用可选脚踏开关)外部控制 |
| 输出 | Digimatic输出/RS-232C 输出 (可变参数) |
| 额定功率 电源电压 | 85 - 264V AC (取决于AC适配器) |
| 额定功率 功耗 |
最大12 W (12V, 1A) |
| 标准附件AC 适配器: No.357651, 电源线 / 接地: No.02ZAA000, AC 电缆 (日本): No.02ZAA000* |
测量实例：
