产品简介：

光栅式测微仪

支持自动化仪表及专用量具的配套使用

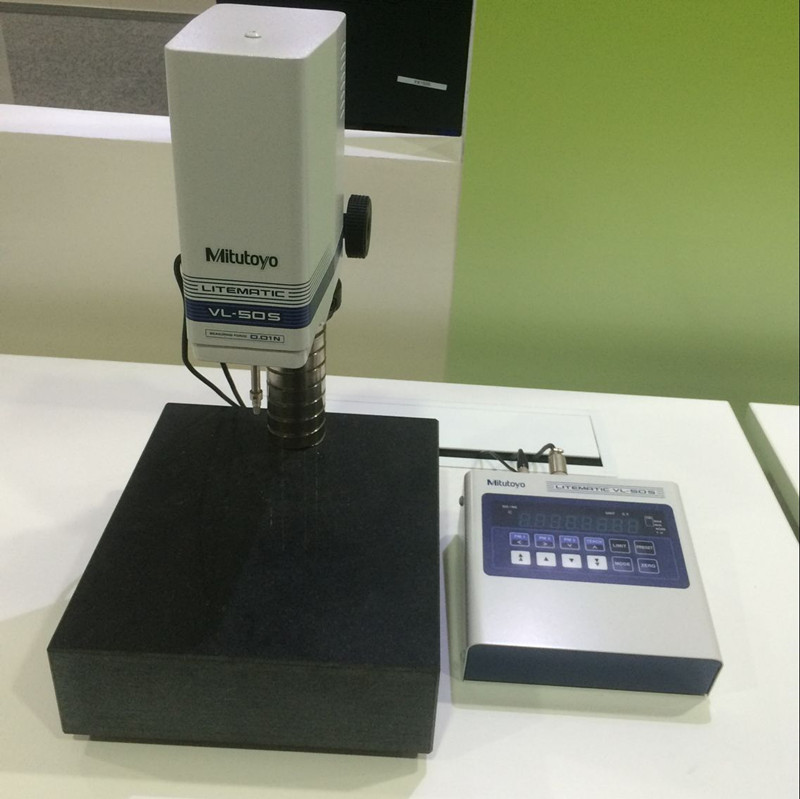

318 系列 Litematic (台式低测力测高仪) VL-50-B/50S-B

产品特点：

• Litematic (台式低测力测高仪) 的超低测力为 0.01N，用于测 量易变形工件和高精度零件。

• 通过使用 Litematic 特性，0.15N 和 1N 型能够以特定测量力 进行测量，而 0.01N 型适用于测量易损工件。 *1: 0.15N 和 1N 型为出厂安装的选件。

• 电动测杆上 / 下运动，并在测针触碰到工件时停下。 然后 在恒定测力下测量最大值、最小值和溢出值。

• 高分辨力 ：0.01µm，大测量范围 ：50mm。

• 测量系统 VL-50-B 集成显示型和 VL-50S-B 独立显示型，均 可用。

• VL-50-B 的测量桌面由陶瓷制成，无腐蚀，更易于维护和储 存。

• 测杆由低热膨胀材料制成。

规格

货号 318-221* 318-222* 318-223* 318-226* 318-227* 318-228*

选件

• 脚踏开关: No.937179T

• 专用台架: No.957460*4

• SPC 电缆 (1mm): No.936937*5

• SPC 电缆 (2m): No.965014*5

• VL重量部分: No.02AZE375*6

• 推荐备用测头:

壳型测头

硬质合金球型测头, ø7.5

硬质合金球型测头, ø10.5

硬质合金针型测头, ø0.45

*4: 仅 VL-50S 可用。

*5: 详细信息参见 G-29 页的 RS 连接功能。

*6: 适用于 VL-50-100-B, VL-50S-100-B。

*1: 使用标准测头进行正常测量。

*2: 应减小温度变化，避免冷、热空气直吹。

*3: 0.15N，1N为出厂设置。

* 为区分交流电源电缆，在货号后加上以下后缀：A 适于UL/CSA，D 适于CEE，DC 适于CCC，E 适于BS，F 适于SAA，K 适于KC，C和无后缀适于PSE。

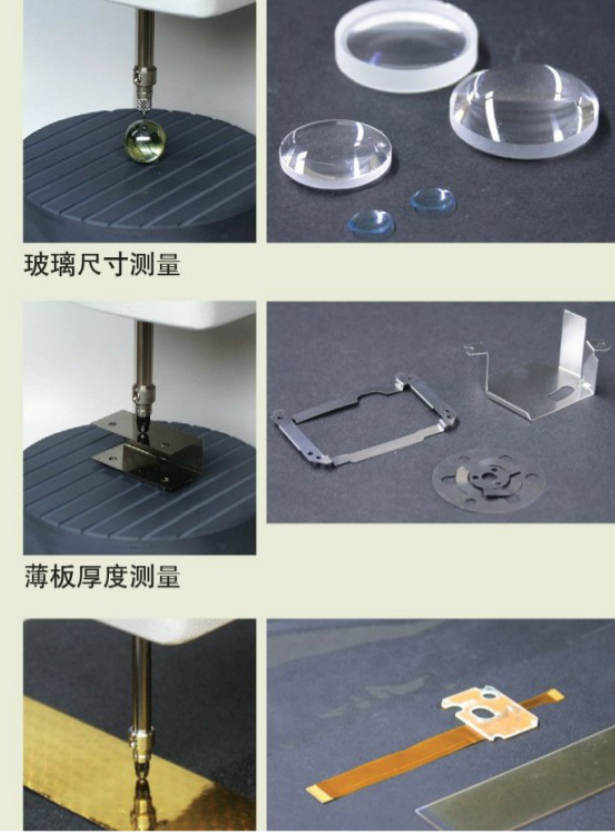

测量实例：
