三丰Mitutoyo低测力高度计318-221

三丰Mitutoyo低测力高度计318-221

三丰Mitutoyo低测力高度计318-221

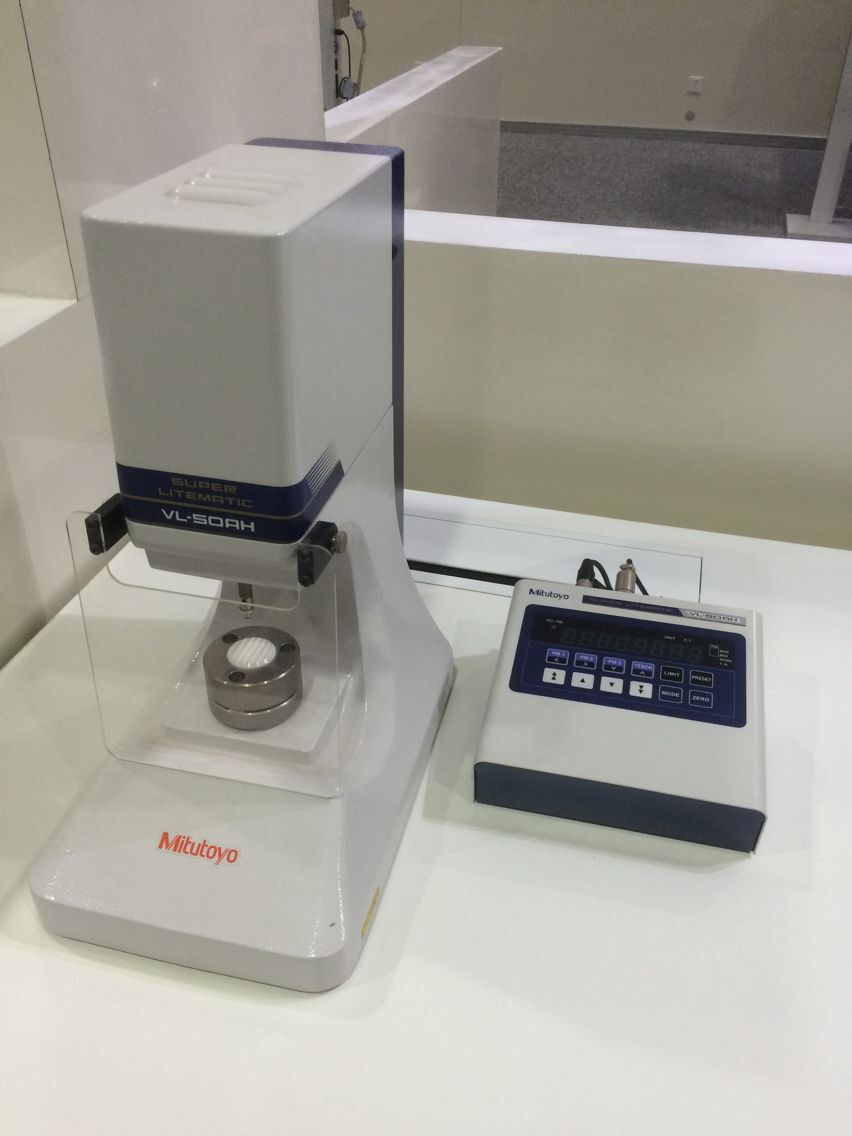

318 系列 Litematic  ( 台式低测力测高仪 )

VL-50-B/VL-50S-B

特点:

1.Litematic ( 台式低测力测高仪 ) 的超低测力为 0.01N ,用于测量易变形工件和高精度零件。

2.通过使用 Litematic 特性，0.15N 和 1N 型能够以特定测量力进行测量,而 0.01N 型适用于测量易损工件。

*1: 0.15N 和1N 型为出厂安装的选件。

3.电动测杆上 / 下运动，并在测针触碰到工件时停下。 然后在恒定测力下测量值、最小值和溢出值。

4.高分辨力 :0.01µm ,大测量范围 :50mm 。

5.测量系统 VL-50-B 集成显示型和 VL-50S-B 独立显示型,均可用。

6.VL-50-B 的测量桌面由陶瓷制成，无腐蚀，更易于维护和储存。

7.测杆由低热膨胀材料制成。

光栅式测微仪

支持自动化仪表及专用量具的配套使用

三丰公司秉承持续创新向客户提供最新技术体验的理念。

因此保留对产品的技术规格进行变更的权利。规格如有变更，恕不另行通知。

318-221

318 系列Litematic (台式低测力测高仪)

VL-50-B/50S-B

• Litematic (台式低测力测高仪) 的超低测力为0.01N，用于测

量易变形工件和高精度零件。

• 通过使用Litematic 特性，0.15N 和1N 型能够以特定测量力

进行测量，而0.01N 型适用于测量易损工件。

*1: 0.15N 和1N 型为出厂安装的选件。

• 电动测杆上/ 下运动，并在测针触碰到工件时停下。 然后

在恒定测力下测量最大值、最小值和溢出值。

• 高分辨力： 0.01μm，大测量范围： 50mm。

• 测量系统VL-50-B 集成显示型和 VL-50S-B 独立显示型，均

可用。

• VL-50-B 的测量桌面由陶瓷制成，无腐蚀，更易于维护和储

存。

• 测杆由低热膨胀材料制成
规格

货号318-221* 318-222* 318-223* 318-226* 318-227* 318-228*

测量范围0 - 50mm

分辨力0.01/0.1/1.0μm

显示装置8位数字/14mm字符高度(无记录)

检测方法反射型线性编码器

行程51.5mm (使用标准测头)

精度(20ºC)*1 (0.5+L/100)μm L=任意测量长度 (mm)

精度保证温度*2 20 ± 1ºC

重复精度*1 =0.05μm

测力*1 0.01 0.15N*3 1N*3 0.01N 0.15N*3 1N*3

测杆进

给速度

测量约2mm/s或4mm/s (参数可变)

快进约8mm/s

标准测头ø3mm 硬质合金 (固定螺丝: M2.5 (P=0.45)×5) No.901312

测量工作台ø100 (陶瓷、带槽、可移除) —

输入脚踏开关输入(当使用可选脚踏开关)外部控制

输出数显输出/RS-232C 输出 (可变参数)

额定

功率

电源电压85 - 264V AC (取决于AC适配器)

功耗最大12 W (12V, 1A)

标准附件

AC 适配器: No.357651, 电源线 / 接地: No.02ZAA000,

AC 电缆 (日本): No.02ZAA000*

AC 电缆 (美国): No.02ZAA010*

AC 电缆 (欧盟): No.02ZAA020*

AC 电缆 (英国): No.02ZAA030*

AC 电缆 (中国): No.02ZAA040*

AC 电缆 (韩国): No.02ZAA050*

内六角扳手 (2 个，用于固定测头和移除固定支架)

产品信息
名称： 台式低测力测度仪/光栅式测微仪
品牌： 日本三丰/Mitutoyo
货号： 318-221DC
测量范围：0-50mm 测力：0.01N

产品特点
• Litematic (台式低测力测高仪) 的超低测力为0.01N，用于测
量易变形工件和高精度零件。
• 通过使用Litematic 特性，0.15N 和1N 型能够以特定测量力
进行测量，而0.01N 型适用于测量易损工件。
*1: 0.15N 和1N 型为出厂安装的选件。
• 电动测杆上/ 下运动，并在测针触碰到工件时停下。 然后
在恒定测力下测量最大值、最小值和溢出值。
• 高分辨力： 0.01μm，大测量范围： 50mm。
• 测量系统VL-50-B 集成显示型和 VL-50S-B 独立显示型，均可用。
• VL-50-B 的测量桌面由陶瓷制成，无腐蚀，更易于维护和储存。
• 测杆由低热膨胀材料制成。
