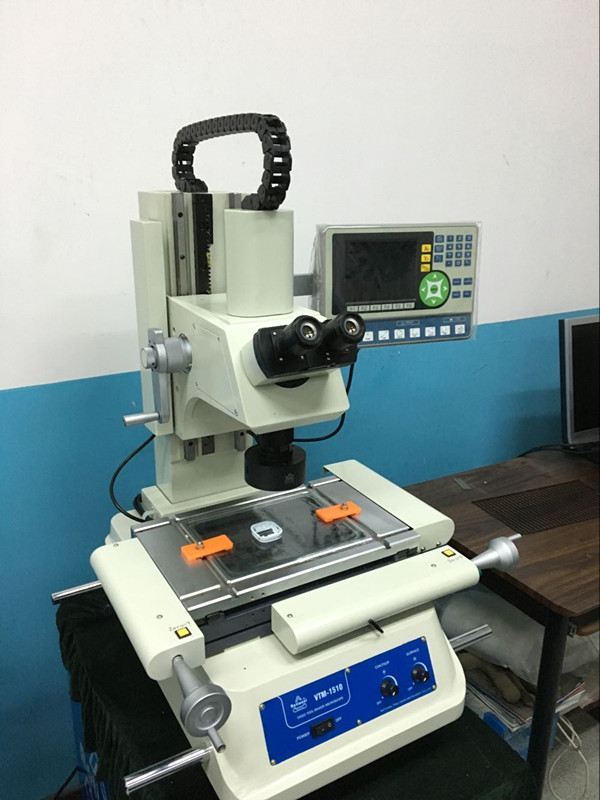

VTM-2515G万濠多功能工具显微镜|影像工具显微镜

型      号: VTM-2515G
所属分类:工具显微镜
品      牌:万濠
报     价: 市场价:咨询
分享到:

VTM-2515G万濠多功能工具显微镜|影像工具显微镜 苏州总经销

VTM-2515G万濠多功能工具显微镜|影像工具显微镜- 详细介绍:

VTM-2515G万濠多功能工具显微镜|影像工具显微镜  苏州总经销

吴江 常熟 昆山 南通 镇江

用途:
影像工具显微镜是一种集光、机、电、软件于一体的高精度、高效率显微测量仪器。该仪器广泛用于电子组件、精密模具、精密刀具、弹簧、塑料、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等方面。以二维测量为主,亦可作三维辅助测量。还能以目镜标准片做比较测量,测量螺纹的节距、外径、牙角、尺形及切削刀具等工件尺寸或外形轮廓进行显微放大测量,检测工件的表面状况,测量角度、长度等。另外还可作为观察显微镜,用相对测量法检查工件表面粗糙等非接触测量为目的的各种精密机械。是机械、电子、仪表、钟表、轻工、塑料行业,院校、研究所和计量检定部门的计量室、实验室已经生产车间不可缺少的计量检测设备之一

特点:
VTM系列影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。可采用Windows图像窗口的专用测量软件QMS3D-M进行自动寻边操作,无需编程,只要鼠标点击即可测量,简单方便易行。

技术参数:

其 它 参 数

产  品  规  格

型  号

VTM-1510

VTM-1510G

VTM-1510F

VTM-2010

VTM-2010G

VTM-2010F

VTM-2515

VTM-2515G

VTM-2515F

VTM-3020

VTM-3020G

VTM-3020F

VTM-4030

VTM-4030G

VTM-4030F

X向行程(mm)

150

200

250

300

400

Y向行程(mm)

100

100

150

200

300

Z向行程(mm)

150

150

200

200

230

金属台尺寸(mm)

354×228

404×228

450×280

500×330

606×466

玻璃台尺寸(mm)

210×160

260×160

306×196

350×250

450×350

数显分辨力(mm) 0.0005 0.0005 0.0005 0.0005 0.0005

示值误差(μm)

E1XY=(2.5+L/100)





外形尺寸(mm)

(长×宽×高)

540×667×850

540×667×850

800×675×920

800×675×920

950×750×1050

仪器重量(kg)

100

110

135

140

220



技术参数与指标

目视系统

影像系统

物镜放大倍数

1X 、3 X(标配)、5 X、10X

G型影像系统

F型影像系统

目镜放大倍数

10X (单、双目同)(选配)

1/2”CCD摄像机,QMS3D-M软件

1/3”CCD摄像机,QMS3D-M软件

视频总倍率 28.5X—285X(19显示器,分辨率1440*900)

透射照明光源

24V、20W卤钨灯

反射照明光源

12V LED环形灯(带激光指示器)

物镜放大倍率误差

包括畸变在内的放大率误差≦0.08%
