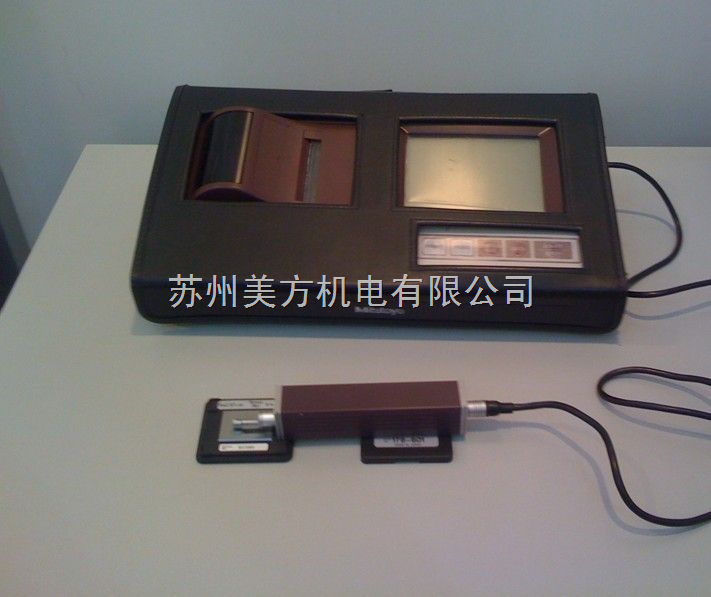

三丰粗糙度仪SJ-310 测量现场威力无比，事半功倍 兼备丰富多彩的测量·分析功能和操作使用舒适性又方便携带的小型表面粗糙度测量机与传统机型相比，该机型的充电时间大约缩短1/4，充满电时测量次数增加约2.5 倍。此外，检测器能进行在墙面和向上方向等各种状态下的测量，与高度测定仪器等附件(选配) 相组合，在各种测量场合和调整状态下都可进行测量。

三丰粗糙度仪SJ-310的详细介绍 三丰粗糙度仪SJ-310

操作性能的提高
采用大型彩色图像LCD (触摸屏)演算显示部搭载方便识别的带触摸屏的大型彩色图像LCD，兼具丰富的显示功能和直观的操作性能。而且，因为采用背光，在光线昏暗的场所作业时能大幅度提高可读性。此外，装备有打印机可现场打印测量结果等。
高性能

内置存储器
最多可将10 个测量条件保存到演算显示部的内置存储器里。使用记忆卡(选配)可将测量数据和测量条件保存在记忆卡(选配)。
使用记忆卡后可保存大量的数据，可使用能自动保存最近10 个测量数据的极为方便的功能(跟踪10 次)。
密码保护
各种功能可经过密码设置限制访问，能有效防止误操作和进行设定管理。
多语言对应
表示语言可对应16 国家的语言，可进行切换。有关对应语言，请参照P5 规格表。
测针报警功能
(正在日本、美国、欧洲申请专利)测量积累距离超过预先设定的「界限」时，它可发出警报。
丰富的解析与显示功能

对应多种行业标准
表面粗糙度的标准可对应JIS(2001/1994/1982)、ISO-1997、VDA、ANSI。
评价曲线等的曲线表示功能
除了显示演算结果之外，还可以显示按区间的演算结果和评价曲线、负荷曲线、振幅分布曲线

规格/型号
                     标准驱动型检出器                                    退避型                                  横向驱动型
型号：SJ-310(0.75mN 型)SJ-310(4mN 型)|SJ-310(0.75mN 型) SJ-310(4mN 型)|SJ-310(0.75mN 型)SJ-310(4mN 型)
货号：      178-570-01        178-570-02   |   178-572-01         178-572-02      |   178-574-01         178-574-02
测量范围
X 轴16.0 mm                                           |5.6 mm
检出器
范围360 μm(-200 μm ～ +160 μm)
范围/ 分辨率360 μm / 0.02 μm                  |100 μm / 0.006 μm                       |25 μm / 0.002 μm
测量速度测量时： 0.25mm/s, 0.5mm/s, 0.75mm/s、返回时： 1mm/s
测力/ 测针尖端形状货号末尾：为-01 时：0.75mN / 2μmR 60o、代码号末尾为 -02 时： 4mN / 5μmR 90o
导头压力400mN 以下
适应标准JIS '82/JIS '94/JIS '01/ISO '97/ANSI/VDA
测量曲线测量曲线面曲线、粗糙曲线、DF 曲线、粗糙MOTIF、波形MOTIF 曲线
评价参数Ra, Rc, Ry, Rz, Rq, Rt, Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte 可定制
解析图表负荷曲线、振幅分布曲线
过滤器Gaussian, 2CR75, PC75
截止波长
λc 0.08、0.25、0.8、2.5、8 mm
λs *5 2.5、8 μm
取样长度0.08、0.25、0.8、2.5、8 mm
取样数×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3 ～ 16.0mm ：0.01mm 间隔)
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3 ～ 5.6mm ：0.01mm 间隔)
液晶尺寸(显示区域) 117.8×88.2 mm
显示语言
对应16 国家语言(日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国(简体、繁体)、
捷克，波兰、匈牙利、土耳其、瑞典、荷兰)
显示演算结果
1 段显示 ：只显示演算结果
4 段显示 ：纵向4 段显示4 个演算结果
波形显示：纵向显示一个参数的演算结果和评价曲线
跟踪显示：显示过去10 次的同一参数的演算结果
打印功能测量条件/ 演算结果/ 每个区间的演算结果/ 公差值/ 评价曲线/ 负载曲线振幅分布曲线/ 环境设置项目
外部输出入功能USB I /F、Digimatic 输出、RS-232C I /F、脚踏开关I/F
三丰粗糙度仪SJ-310功能
自定义可选择显示、演算的参数
判定合格判定合格与否功能 *6 最大值规则/16% 规则/ 平均值规则/ 标准差(1σ, 2σ, 3σ)
测量条件的保存保存关掉电源时的条件
保存功能
内置存储器∶测量条件(10 件)
记忆卡(选配)∶ 测量条件500 件，测量数据10000 件，画面数据500 件，文本数据10000 件，
统计数据500 件，机器设定状态的备份1 件，跟踪10 数据保存10 件
校正由数值输入的自动校对方式/ 多次测量(最大12 次) 的平均校正方式
省电功能自动睡觉（30 ～ 600 秒任意设定）功能*7
电源
内置电池(Ni-MH 充电池) / AC 适配器2 个电源
* 内置电池充电时间∶约4 小时(根据环境温度有所不同)
* 可测量次数∶约1500 次(根据使用条件、环境等有所不同)
外观尺寸
(W×D×H)
演算显示部 275×109×198 mm
驱动部 115×23×26.7 mm (尚未安装检测器时)
重量约1.8 kg (演算显示部、驱动部、标准检测器)
三丰粗糙度仪SJ-310标准配件
12AAM475 连接电缆 *8
178-601 粗糙标准片 (Ra3μm)
357651 AC 适配器
12AAA217 平面测量测针导头
12AAA218 圆筒型表面测量测针导头
12AAA216 支持脚组件
12BAK700 校对用台
12BAG834 触控笔
12BAL402 保护膜
270732 记录纸 (5 卷包)
12BAL400 手提包
螺丝刀、触控笔用挂件、使用说明书、OneSheel 手册、保证书
12AAM475 连接电缆 *8
178-605 粗糙标准片(Ra1μm)
357651 AC 适配器
12AAE643 接点适配器
12AAE644 V 型适配器
12BAK700 校对用台
12BAG834 触控笔
12BAL402 保护膜
270732 记录纸(5 卷包)
12BAL400 手提包
螺丝刀、触控笔用挂件、使用说明书、
OneSheel 手册、保证书
*6 ∶ ANSI 规格只能对于平均值规则。VDA 规格下不可选择16% 规则。
*7 ∶使用AC 适配器时无效。也可以自动睡觉设定OFF 。
*8 ∶用于演算表示部和驱动部的连接
