三丰Mitutoyo表面粗糙度测量仪测头测针178-392
Surftest SJ-210
178 系列 — 便携式表面粗糙度测量仪
产品简介：
设计满足客户需求的紧凑型一体式表面粗糙度测量仪。
1、彩色液晶显示器不仅能显示计算结果和测量条件，还能显示表面粗糙度波形。另外， 大尺寸字体使其可见度更好。

2、支持多种粗糙度标准。拥有多种参数和功能，如任意长度测量。使用主件上面和其可开启盖里面的按钮可便于操作和设置。按下测量开始按钮时，测量完成后显示测量结果。

3、内置可充电电池可支持测量的进行，无需外部电源。
4、SJ-210 的可选打印机可打印计算结果和实测轮廓。
5、当累计测量距离超过所设定的门限水平时，输出报警显示。(有助于维护针头更换策略。)
6、三种类型的驱动装置可用：标准型、横向驱动型和退避型。是否可选，视工件情况而定。
178-392
特点：
1、2.4 英寸大型号彩色易读液晶显示器，内置黑暗环境中提高可见度的背光灯。
2、使用装置前面和滑动盖板下方的按钮可使操作 Surftest SJ-210 变得简便。
3、最大 10 个测量条件和一条测量曲线可以存储进内部存储器。
4、内置储存器可保存多达十项测量结果。
5、具有密码保护功能，可以防止非正常操作并可以保护您的设置。
6、显示界面支持 16 种语言并能自由转换。
7、警报装置在累积测量距离超过预设限制时将报警。
8、SJ-210Surftest 符 合 以 下 标 准 ： JIS ( JIS-B0601-2001,JIS-B0601-1994, JIS B0601-1982 ) , VDA,ISO-1997 以及 ANSI 。
9、除计算结果外， Surftest SJ-210 还可以显示组合计算结果和评价轮廓，负载曲线以及振幅分布曲线。
日本Mitutoyo三丰表面粗糙度测量仪小孔测针178-392
技术参数 :
X轴(驱动部)
测量范围: 17.5, 5.6mm (横向驱动部型)
测量速度: 0.25, 0.5, 0.75mm/s 1mm/s (返回)
检出器
范围: 360μm (-200μm - +160μm)
检测方法: 有轨测量
测力: 0.75mN或4mN
测针针尖:金刚石 , 90o / 5μmR(60o/2μmR:参见 L-5 )
导头曲率半径 : 40mm
导头压力:小于 400mN
类型:差动电感式
电源: 通过 AC 适配器／可充电镍氢电池
充电时间 : 大约 4 小时 ( 取决于环境温度 )
耐用性: 大约 1000 次测量 ( 根据使用条件 /环境不同会有微小的出入 )
外部 I/O: USB I/F, 数显输出 , 打印机输出 ,RS-232C I/F, 脚踏开关 I/F
数据存储: 记忆卡 ( 选件 12AAL069 )
尺寸( WxDxH )
控制器: 52.1 x 65.8 x 160mm
驱动部: 115 x 23 x 26mm
重量: 大约0.5kg(控制器+驱动部+标准检出器）
日本Mitutoyo三丰表面粗糙度测量仪小孔测针178-392
评价能力:
适用标准:JIS'82 / JIS'94 / JIS'01 / ISO'97 / ANSI / VDA
评价轮廓:原始轮廓 / 粗糙度曲线 / DF 曲线 / 粗糙度曲线 - Motif
评价参数:
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,
RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R Δ a, R Δ q, Rlr, Rmr,
Rmr ( c ) , R δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,
Htp, R,Rx, AR, 支持用户定义
分析图表: 支撑曲线/振幅分布曲线
滤波类型: 高斯,2CR75,PC75
截止波长: l c: 0.08 , 0.25 , 0.8 , 2.5mm
l s: 2.5 , 8μm
取样长度 : 0.08 , 0.25 , 0.8 , 2.5mm
取样数 ( x n ) :
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度( 0.3 -16.0mm: 0.01mm 之间 )
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度( 0.3 - 5.6mm: 0.01mm 之间 ) *
* 横向驱动器
功能 :
用户自定义 : 期望获得的参数可以挑选出来，用于计算和显示。
GO/NG 判断 : 最大值 /16%/ 标准偏差
存储测量条件 : 关闭电源时保存条件
存储 : 内部记忆 : 测量条件 ( 10 个 ) , 测量曲线 ( 1 个 )
记忆卡 ( 可选 ) : 500 个测量条件 , 10000 个测量属性 , 500 个显示图像 文档 ( 测量条件 / 测量曲线 / 评价轮廓 / 轴承区曲线 / 振幅分布曲线 )
校准 : 输入数值自动校准 / 多次测量平均 校准
大约 500 g ( 显示部 , 驱动部 , 标准检出器 )
标准附件
12BAA303 连接电缆 * 4
178-601
粗糙度标准片
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜
AC 适配器 , 操作手册
速查手册 , 保证书
12BAA303 连接电缆 * 4
178-605 粗糙度标准片
12AAE643 点接触适配器
12AAE644 V- 型适配器
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜 , AC 适配器 , 操作
手册 , 速查手册 , 保证书

*1: 请准备SJ-210用的专用打印机(货号: 178-421, 选件) ，详细信息参见L-6页。
*2: 在ANSI标准中只能选择平均值。VDA标准中只能选择最大值和平均值。
*3: 使用AC适配器时无效。自动休眠功能可设置为关闭状态。
*4: 用于连接显示部和驱动部
*5: 选择JIS 1982 规格时无效。
为了表示所适用的交流电压，特添加以下后缀(例如178-560-01A ) 。
A用于120V, C用于100V, D用于230V, E用于230V (用于UK) , DC用于220V (用于中国) , K用于220V (用于韩国)
平面用导头
平面测量触针导头No.12AAA217
No.12AAA217

* 用于 SJ-310 系列标准驱动 / 检出器退避型标准配件
* 此配件不适于横向移动驱动器
圆柱面用导头
圆柱表面测量触针导头No.12AAA218
No.12AAA218

* 用于 SJ-310 系列标准驱动 / 检出器
退避型标准配件
* 此配件不适于横向移动驱动器
V 型适配器No.12AAE644

* 横向跟踪类型标准配件
* 横向移动驱动器用。
点接触适配器
No.12AAE643

* 横向跟踪类型标准配件
* 横向移动驱动器用。
接长杆 (50mm)No.12AAA210
( 注： 只可单根使用)

* 此配件不适于横向移动驱动器。
* 不适于向上测量。
延长电缆 (1m) No.12BAA303
( 注： 只可单根使用)
* 用于连接演算显示部和驱动器。
垂直定位适配器No.12AAA219

* 此配件不适于横向移动驱动器。
支撑底座No.12AAA216

* 用于 SJ-310 系列标准驱动 / 检出器退避型标准配件
* 此配件不适于横向移动驱动器
磁性支架适配器
No.12AAA221( 安装部的轴直径：ø8mm )
No.12AAA220( 安装部的轴直径：ø9.5mm）

高度卡尺适配器No.12AAA222
注 : 触针安装尺寸 9x9mm 的高度尺专用。

用于 Surftest SJ-210/310 选件

检出器

标准检出器

* 尖端半径 / 针尖角度

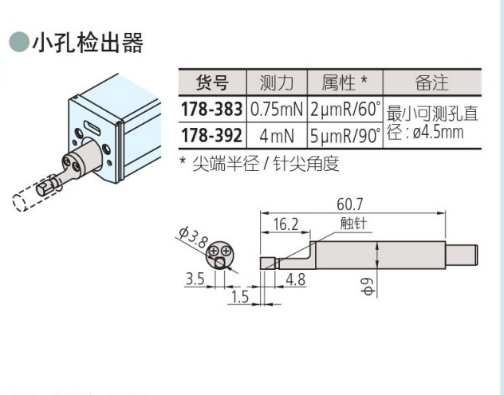

三丰Mitutoyo表面粗糙度测量仪测头测针178-392 小孔检出器

* 尖端半径 / 针尖角度

极小孔检出器

* 尖端半径 / 针尖角度

齿面用检出器

* 尖端半径 / 针尖角度

深槽检出器

* 尖端半径 / 针尖角度

触针导头、适配器

平面用导头

平面测量触针导头No.12AAA217

No.12AAA217
