三丰粗糙度仪配件极小孔检测器测针178-391- 详细介绍：

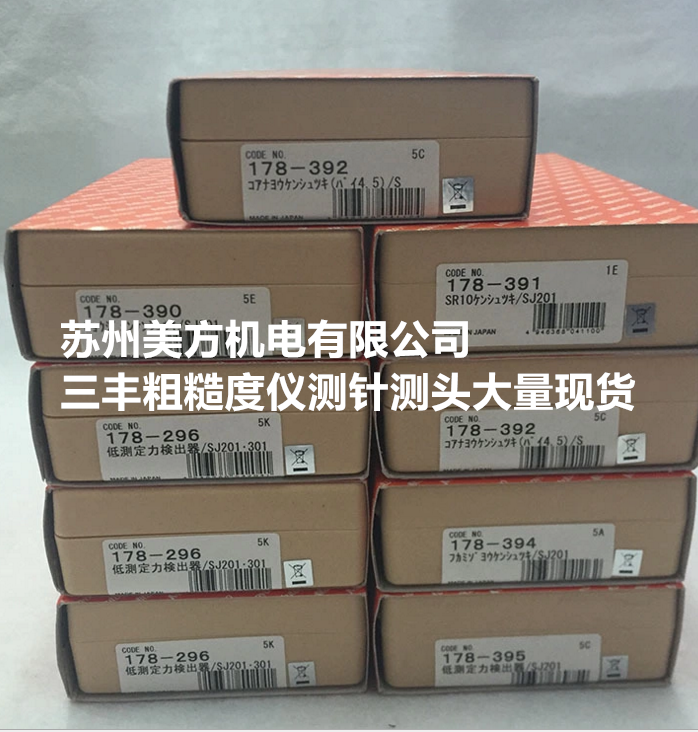

三丰粗糙度仪配件极小孔检测器测针178-391
Surftest SJ-210
178 系列 — 便携式表面粗糙度测量仪
产品简介：
设计满足客户需求的紧凑型一体式表面粗糙度测量仪。
1、彩色液晶显示器不仅能显示计算结果和测量条件，还能显示表面粗糙度波形。另外， 大尺寸字体使其可见度更好。
2、支持多种粗糙度标准。拥有多种参数和功能，如任意长度测量。使用主件上面和其可开启盖里面的按钮可便于操作和设置。按下测量开始按钮时，测量完成后显示测量结果。
3、内置可充电电池可支持测量的进行，无需外部电源。
4、SJ-210 的可选打印机可打印计算结果和实测轮廓。
5、当累计测量距离超过所设定的门限水平时，输出报警显示。(有助于维护针头更换策略。)
6、三种类型的驱动装置可用：标准型、横向驱动型和退避型。是否可选，视工件情况而定。
三丰粗糙度仪标准测头178-390
特点：
1、2.4 英寸大型号彩色易读液晶显示器，内置黑暗环境中提高可见度的背光灯。
2、使用装置前面和滑动盖板下方的按钮可使操作 Surftest SJ-210 变得简便。
3、最大 10 个测量条件和一条测量曲线可以存储进内部存储器。
4、内置储存器可保存多达十项测量结果。
5、具有密码保护功能，可以防止非正常操作并可以保护您的设置。
6、显示界面支持 16 种语言并能自由转换。
7、警报装置在累积测量距离超过预设限制时将报警。
8、SJ-210Surftest 符 合 以 下 标 准 ： JIS ( JIS-B0601-2001,JIS-B0601-1994, JIS B0601-1982 ) , VDA,ISO-1997 以及 ANSI 。
9、除计算结果外， Surftest SJ-210 还可以显示组合计算结果和评价轮廓，负载曲线以及振幅分布曲线。
三丰粗糙度仪标准测头178-391
技术参数 :
X轴(驱动部)
测量范围: 17.5, 5.6mm (横向驱动部型)
测量速度: 0.25, 0.5, 0.75mm/s 1mm/s (返回)
检出器
范围: 360μm (-200μm - +160μm)
检测方法: 有轨测量
测力: 0.75mN或4mN
测针针尖:金刚石 , 90o / 5μmR(60o/2μmR:参见 L-5 )
导头曲率半径 : 40mm
导头压力:小于 400mN
类型:差动电感式
电源: 通过 AC 适配器／可充电镍氢电池
充电时间 : 大约 4 小时 ( 取决于环境温度 )
耐用性: 大约 1000 次测量 ( 根据使用条件 /环境不同会有微小的出入 )
外部 I/O: USB I/F, 数显输出 , 打印机输出 ,RS-232C I/F, 脚踏开关 I/F
数据存储: 记忆卡 ( 选件 12AAL069 )
尺寸( WxDxH )
控制器: 52.1 x 65.8 x 160mm
驱动部: 115 x 23 x 26mm
重量: 大约0.5kg(控制器+驱动部+标准检出器）
三丰粗糙度仪标准测头178-391
评价能力:
适用标准:JIS'82 / JIS'94 / JIS'01 / ISO'97 / ANSI / VDA
评价轮廓:原始轮廓 / 粗糙度曲线 / DF 曲线 / 粗糙度曲线 - Motif
评价参数:
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,
RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R Δ a, R Δ q, Rlr, Rmr,
Rmr ( c ) , R δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,
Htp, R,Rx, AR, 支持用户定义
分析图表: 支撑曲线/振幅分布曲线
滤波类型: 高斯,2CR75,PC75
截止波长: l c: 0.08 , 0.25 , 0.8 , 2.5mm
l s: 2.5 , 8μm
取样长度 : 0.08 , 0.25 , 0.8 , 2.5mm
取样数 ( x n ) :
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度( 0.3 -16.0mm: 0.01mm 之间 )
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度( 0.3 - 5.6mm: 0.01mm 之间 ) *
* 横向驱动器
功能 :
用户自定义 : 期望获得的参数可以挑选出来，用于计算和显示。
GO/NG 判断 : 最大值 /16%/ 标准偏差
存储测量条件 : 关闭电源时保存条件
存储 : 内部记忆 : 测量条件 ( 10 个 ) , 测量曲线 ( 1 个 )
记忆卡 ( 可选 ) : 500 个测量条件 , 10000 个测量属性 , 500 个显示图像 文档 ( 测量条件 / 测量曲线 / 评价轮廓 / 轴承区曲线 / 振幅分布曲线 )
校准 : 输入数值自动校准 / 多次测量平均 校准
参数规格:
|
型号 |
标准驱动器型 |
退避驱动器型 |
横向驱动器型 |
||||||
|
|
SJ-210 ( 0.75mN 型 ) |
SJ-210 (4mN型) |
SJ-210 ( 0.75mN 型 ) |
SJ-210 (4mN型) |
SJ-210 ( 0.75mN 型 ) |
SJ-210 (4mN型) |
|||
|
货号 |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
|||
|
测量范围 |
X 轴 |
16.0 mm |
5.6 mm |
||||||
|
检出器 |
范围 |
360 µm ( -200 µm - +160 µm ) |
|||||||
|
范围 / 分辨力 |
360 µm / 0.02 µm, 100 µm / 0.006 µm, 25 µm / 0.002 µm |
||||||||
|
测量速度 |
测量 : 0.25mm/s, 0.5mm/s, 0.75mm/s 返回 : 1mm/s |
||||||||
|
测力 / 触针尖端形状 |
取决于货号 : 0.75mN/60º, 2µmR ( 代码号末尾 '-01' ) 4mN/90º, 5µmR ( 代码号末尾 '-02' ) |
||||||||
|
导头压力 |
400mN 以下 |
||||||||
|
适用标准 |
JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA |
||||||||
|
评价轮廓 |
原始轮廓 , 粗糙度曲线 , DF 曲线 , 粗糙度 motif 曲线 |
||||||||
|
评价参数 |
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R ? a, R ? q, Rlr, Rmr, Rmr ( c ) , R δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用户定义 |
||||||||
|
分析图表 |
支持曲线／振幅分布曲线 |
||||||||
|
滤波 |
高斯 , 2CR75, PC75 |
||||||||
|
截至波长 |
λ c |
0.08, 0.25, 0.8, 2.5 mm |
|||||||
|
λ s* 5 |
2.5, 8 µm |
||||||||
|
取样长度 |
0.08, 0.25, 0.8, 2.5 mm |
||||||||
|
取样数 |
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意长度 ( 0.3 to16.0mm: 0.01mm 间隔 ) |
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意长度 ( 0.3 to 5.6mm: 0.01mm 间隔 ) |
|||||||
|
LCD 尺寸规格 |
36.7×48.9 mm |
||||||||
|
显示语言 |
16 国语言 ( 日语 , 英语 , 德语 , 法语 , 意大利语 , 西班牙语 , 葡萄牙语 , 荷兰语 , 波兰语 , 匈牙利语 , 瑞典 , 捷克语 , 繁体中文 , 简体中文 , 韩国 , 土耳其 ) |
||||||||
|
计算结果显示 |
垂直显示 : 1 段 /3 段 / 放大 水平显示 : 1 段 /4 段 / 放大 ( 水平显示可左右切换 ) |
||||||||
|
打印功能 * 1 |
测量条件 / 计算结果 / 每个取样长度的计算结果 / 评价曲线 / 负荷曲线 /振幅分布曲线 / 环境设置项目 |
||||||||
|
外部 I/O 功能 |
USB I/F, 数显输出 , 打印机输出 , RS-232C I/F, 脚踏开关 I/F |
||||||||
|
功能 |
用户自定义 |
期望获得的参数可以挑选出来，用于计算和显示 |
|||||||
|
GO/NG 判读 * 2 |
最大值 , 16% 值 , 标准偏差 |
||||||||
|
存储测量条件 |
关闭电源时保存条件 |
||||||||
|
存储 |
内置存储器: 测量条件 ( 10 件 ) 存储卡(选件) : 测量条件 500 件, 测量曲线10000 件, 显示图像文本文件 500件,( 测量条件/ 测量轮廓/ 评价轮廓/ 负荷曲线/ 振幅分布曲线) |
||||||||
|
校准 |
输入数值自动校准 / 多次测量 ( 最大 5 次 ) 取平均值校准方式 |
||||||||
|
省电功能 |
自动休眠功能 ( 可设置在 10-600 秒 ) * 3 |
||||||||
|
电源 |
内置电池 ( Ni-MH 可充电电池 ) / AC 适配器 充电时间: 大约4 小时(根据环境温度可能有变动) 电池寿命: 大约1000 次测量(根据使用条件/ 环境会有微小差异) |
||||||||
|
外形尺寸 ( W×D×H ) |
演算显示部 |
52.1×65.8×160 mm ( 滑动盖关闭 , 检出器不安装) |
|||||||
|
驱动部 |
115×23×26 mm ( 包含检出器) |
||||||||
|
重量 |
大约 500 g ( 显示部 , 驱动部 , 标准检出器 ) |
||||||||
|
标准附件 |
12BAA303 连接电缆 * 4 178-601 粗糙度标准片 12BAK699 携带皮套 12BAK700 校准台 显示器保护膜 AC 适配器 , 操作手册 速查手册 , 保证书 |
12BAA303 连接电缆 * 4 178-605 粗糙度标准片 12AAE643 点接触适配器 12AAE644 V- 型适配器 12BAK699 携带皮套 12BAK700 校准台 显示器保护膜 , AC 适配器 , 操作 手册 , 速查手册 , 保证书 |
|||||||
*1: 请准备SJ-210用的专用打印机(货号: 178-421, 选件) ，详细信息参见L-6页。
*2: 在ANSI标准中只能选择平均值。VDA标准中只能选择最大值和平均值。
*3: 使用AC适配器时无效。自动休眠功能可设置为关闭状态。
*4: 用于连接显示部和驱动部
*5: 选择JIS 1982 规格时无效。
为了表示所适用的交流电压，特添加以下后缀(例如178-560-01A ) 。
A用于120V, C用于100V, D用于230V, E用于230V (用于UK) , DC用于220V (用于中国) , K用于220V (用于韩国)
