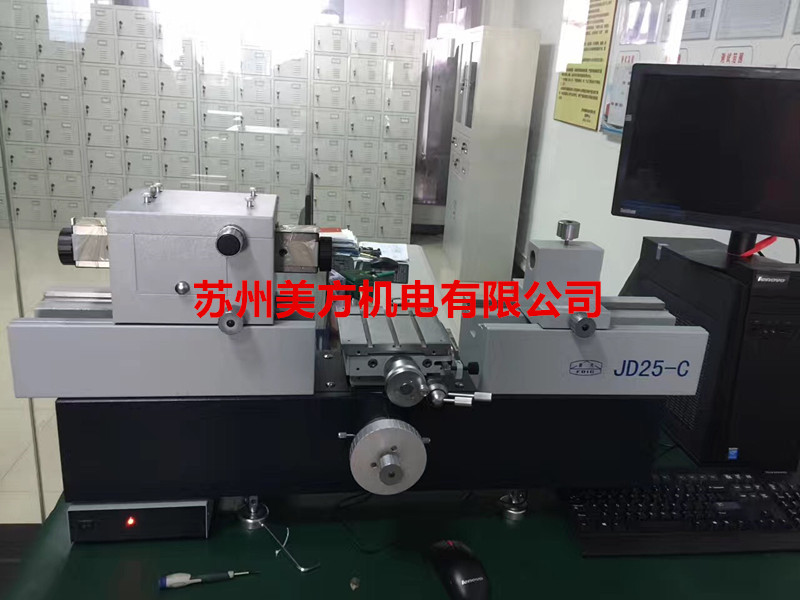

产品图片:

用途：主要测量对象包括： 光滑圆柱形零件，如轴、孔、塞规、环规等； 内螺纹、外螺纹的中径，如螺纹塞规、螺纹环规等； 带平行平面的零件，如卡规、量棒、较低等级的量块等。
产品特点
1.基座选用优质铸铁，经长期自然时效处理，稳定性好；
2.测量主轴采用优化方形设计，确保测量时运动性能的稳定性；
3.拥有多种功能强大的附件可选，能满足不同测量要求；
4.光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源；
5.仪器采用了高精密的测量系统，符合阿贝原理，测量精度高；
6.JD25-D：采用光栅数显技术，配备数显箱，测量长度值以数字显示，直观、方便；
7.JD25-C：软件功能强大，不仅能对示值误差进行修正，同时还能自动修正由温度造成的测量误差，且软件带有自动判别拐点功能。

技术参数:

万能工作台：

安装面积（mm ）：160×160

高度调节范围（mm）：0~100

横向行程：25mm

绕Y轴倾斜：±3°

工作台转动：±4°

工作台承重：10kg

测帽内径配合尺寸：φ6H7

测帽杆与测帽内径

配合的外径尺寸：φ6g6

测量范围

外尺寸（mm）：绝对测量0—100，相对测量0—670

内尺寸（mm）：使用小测钩（最大伸入深度12，最大臂厚50）时， 10~400

使用大测钩（最大伸入深度50，最大臂厚85）时，30~370

用电测测钩（mm）：1~60

用万能测钩（mm）：14~112

内螺纹中径测量（mm）：

使用小测钩时（螺纹小径13~30）

使用大测钩时〔螺纹小径31-（70-臂厚）×2〕

螺距：0.5~6

外螺纹中径测量（mm）：

最大200，螺距：1~6

测量力(N)：0、1.5、2.5

数字显示当量：0.0001mm

仪器示值变动性：外尺寸测量时，2σ≤0.3μm

内尺寸测量时，2σ≤0.5μm

仪器准确度（20℃±0.2℃时）

仪器使用环境：室温20℃±0.5℃，相对湿度≤60%RH

仪器质重：150kg

仪器外形尺寸（mm）：长960X宽390X高450

苏州新天测长仪JD25-C 测长仪应用领域:

端度仪器是用于测量两端面之间距离的仪器，这里所指的“端面”可以是平面或曲面，可以是外表面或内表面。端度系列仪器是一种接触测量仪器，相对于其它计量仪器测量精度更高。

端度系列分为光学计、测长仪、测长机三大类，光学计用于对工件快速比对测量，测长仪对工件在可以小范围内绝对测量，大范围相对测量。测长机用于超长工件的测量。根据结构的不同，端度仪器可以分为立式和卧式。根据采用技术的不同，端度仪器可以分为投影读数式、数码式、光栅式、激光式。

端度仪器测量典型产品：

外尺寸测量：平行平面类零件，如：量块；

         球形面类零件，如：量棒、钢球的检测；

         柱形面类零件，如：圆柱体、轴承；

         以及外螺纹中径检测。

内尺寸测量：平行平面类，如：卡板；

         孔径类，如：环规；

         以及内螺纹中径等。

端度仪器带有多种附件，合理利用各种附件可使各种端度仪器的测量应用更广泛。
