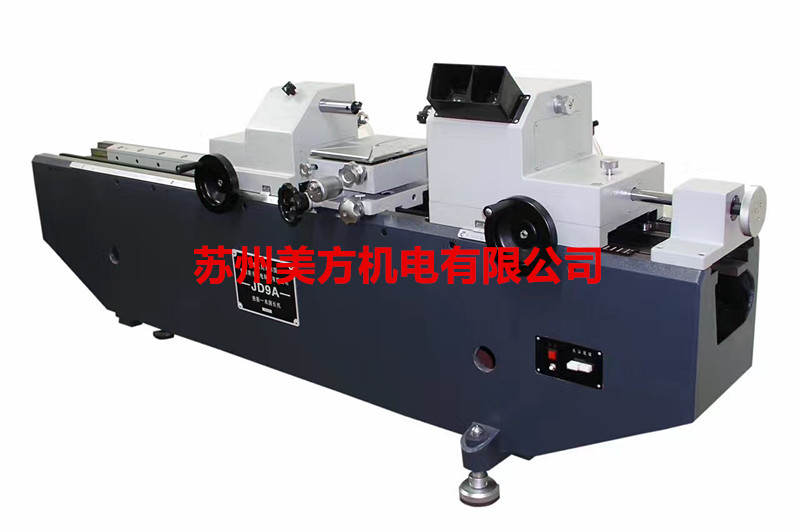

产品图片：

产品介绍：

基座采用优质铸铁，经长期自然时效处理，确保足够钢性和稳定性。

利用爱宾斯坦光学原理，实时修正阿贝误差保证了测量精度。

投影读数屏采用新颖投影系统，像质清晰。

工作台可多方向运动、旋转和偏摆，方便各种形状零件的检测。

测量附件齐全，使用范围广。

应用领域：

端度仪器是用于测量两端面之间距离的仪器，这里所指的“端面”可以是平面或曲面，可以是外表面或内表面。端度系列仪器是一种接触测量仪器，相对于其它计量仪器测量精度更高。
端度系列分为光学计、测长仪、测长机三大类，光学计用于对工件快速比对测量，测长仪对工件在可以小范围内绝对测量，大范围相对测量。测长机用于超长工件的测量。根据结构的不同，端度仪器可以分为立式和卧式。根据采用技术的不同，端度仪器可以分为投影读数式、数码式、光栅式、激光式。
端度仪器测量典型产品：
外尺寸测量：平行平面类零件，如：量块；
          球形面类零件，如：量棒、钢球的检测；
          柱形面类零件，如：圆柱体、轴承；
          以及外螺纹中径检测。
内尺寸测量：平行平面类，如：卡板；
          孔径类，如：环规；
          以及内螺纹中径等。
端度仪器带有多种附件，合理利用各种附件可使各种端度仪器的测量应用更广泛。

贵阳新天投影测长机JD10A 苏州代理 技术参数：

测量范围（mm）

大小测钩深度：   5-50

外螺纹中径测量：   0-140

最小分度值：0.001mm

精度指标：

微米分划尺的示值误差：

±60μm范围内≤±0.20μm

超过±60μm范围内≤±0.25μm

毫米分划尺的示值误差≤±(0.6+L/200)μm

分米分划尺的示值误差≤±(0.5+L/100)μm

（其中L为测量值，单位mm）

测量轴示值变动性

外尺寸测量：≤0.1μm

内尺寸测量：≤0.5μm

测量力(N)

外尺寸测量：2±0.4

内尺寸测量：1.5~2

万能工作台（mm ）

垂向行程：0~70

横向行程：0~40

水平位置纵向浮动行程：10

横向测微鼓分度值：0.01

工作台承重：10kg

顶针架最大夹持直径（mm ）

当长度在0~170时 ф140

当长度在170~210时ф130

V型支架

高度调节范围(mm)：>28

支承工件直径范围：至ф30mm

量块支架：支承量块长度至1000mm

量块研合架：量块架研合长度至 100mm

V型铁工作范围：最大至ф45mm

环境要求：室内温度20℃±1℃，相对湿度≤60%RH

仪器外形尺寸与重量：
