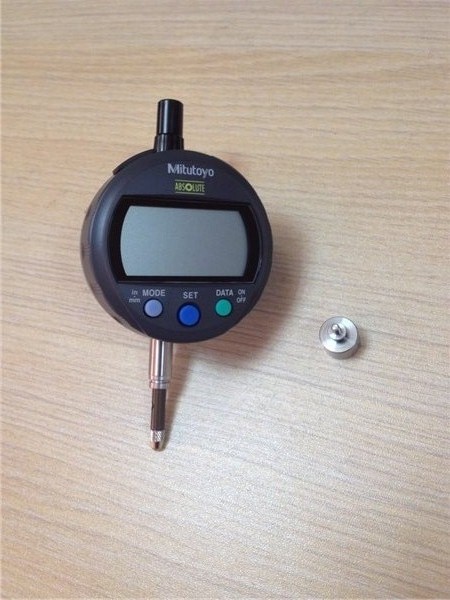

三丰数显指示表543-404

ID-C ABSOLUTE Digimatic 千分表
543 系列 — 高性能标准型
三丰Mitutoyo数显百分表543-404特点

1. 小型标准 2 系列千分表。
2.大型、易读的液晶显示屏。
3.可通过调零／绝对原点按钮在任意心轴位置显示调零设置，还可返回到绝对原点位置并显示距离原点的真实位置。
4.可通过设置上、下限公差进行 GO/±NG 判断，判断结果可按原尺寸示。
5.内置用[F（x）=A（x）]进行的简单计算。
6. 可通过调节心轴上／下移动进行正／负计数。
7.无极限响应速度有效避免了超速错误。
8.千分表盘可旋转330°，易于从所需角度进行读数。
9.带有SPC 数据输出。
三丰Mitutoyo数显百分表543-404技术参数
精度: 参见性能参数（不包括量化偏差）
分辨率: 0.01mm, 0.001mm, .0005""/0.01mm,
.0001""/0.001mm 或 .00005""/0.001mm
显示: 液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
最大反应速度: 无限制
测力: 参见性能参数
轴套直径: 8mm （ISO/JIS 型） 或3/8""（ANSI/AGD 型）
测针: 带有M2.5x0.45 螺纹的硬质合金球（ISO/JIS 型）
或带有#4-48UNF 螺纹的硬质合金球
（ANSI/AGD 型）
电池: SR44 （一个）, 938882
电池寿命: 正常使用情况下约为5,000 小时
尘／水防护等级: 达到 IP42 防护标准

三丰Mitutoyo数显百分表543-404功能

原点设置、调零、GO/±NG 判断、计数方向转换、自动
电源开／关、SPC 数据输出、英制／公制转换
（英制／公制型）
警告: 低电压、计算错误、溢出错误、
公差极限设置错误
选件
905338: SPC 电缆 （1m）
905409: SPC 电缆 （2m）
21EZA198: 心轴提升杆 （12.7mm ISO/JIS 型）
21EAZ199：心轴提升杆 （12.7mm ANSI/AGD 型）

21EZA105: 心轴提升钮 （12.7mm ISO/JIS 型）*
21EAZ150：心轴提升钮 （12.7mm ANSI/AGD 型）*

540774: 心轴提升电缆
125317: 备用橡胶保护套 （用于防尘型）
02ACA571: 用于25.4mm/1"" 型号的附加心轴弹簧***
02ACA773: 用于50.8mm/2"" 型号的附加心轴弹簧***
––––––: 后盖 （参见 266 页）
––––––: 测针 （参见 264 页）
*不适于低测力型
**千分表反向定位时使用

性能参数：
