三丰Mitutoyo数显百分表标准型543-495B- 详细介绍：

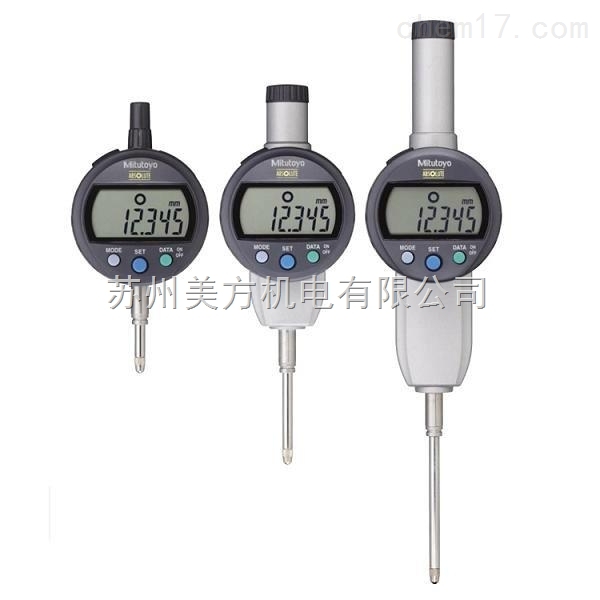

三丰Mitutoyo数显百分表标准型543-495B
三丰数显千分表、543-495B新款IDC系列Digimatic千分表(543系列-多功能标准型)三丰新型IDC系列数显千分表为数显读数,有效避免了测量过程中出现误读.它特有的绝对原点型线性编码器可在电池耗尽前始终保持所设置的原点轨迹.开机可在大型液晶显示屏上显示心轴距离原点的实际位置.无论何时开机,都可进行测量而无需预调绝对原点位置.
三丰Mitutoyo数显百分表标准型543-495B
ID-CX ABSOLUTE 数显指示表
543 系列 — 标准型
特点：
1.指示表打开后，ABS (absolute) 传感器可恢复最后的原点位置。
2.大型、易读的液晶显示屏。
3.可通过调零／绝对原点设置按钮在任意心轴位置显示调零设置，还可返回到绝对原点位置并显示距离原点的真实位置。
4.可通过设置上、下限公差进行 GO/±NG 判断，判断结果可按原尺寸显示。
5.通过用户自定义因素，使用公式Ax(＇x＇是心轴位移) 可以进行简单计算。
6.测量方向可以旋转。
7.无极限响应速度有效避免了超速错误。
8.千分表盘可旋转330度，易于从所需角度进行读数。
9.带有SPC数据输出。
10.仅一块电池就能实现连续使用约 7,000 小时的使用寿命。
11.配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。
三丰Mitutoyo数显百分表标准型543-495B
规格
精度:参见性能参数 (不包括量化偏差)
分辨率:0.01mm型 0.01mm
0.001mm 型 0.01mm/0.001mm
.0005""/0.01mm 型 .0005""/0.01mm
.00005""/0.001mm 型 .0005""/.0001""/.00005""/0.01mm/0.001mm
显示:液晶显示
长度基准: ABSOLUTE静电线性编码器
最大反应速度:无限制
测力:参见性能参数
轴套直径: 8mm (ISO/JIS型) 或3/8""(ANSI/AGD型)
测针:901312带有M2.5x0.45螺纹的硬质合金球 (ISO/JIS型)或带有#4-48UNF螺纹的硬质合金球(ANSI/AGD型)
电池:SR44 (一个), 938882 用于初始操作检查(标准附件)
电池寿命: 正常使用情况下约为7,000小时
尘／水防护等级:达到IP42防护标准
三丰Mitutoyo数显百分表标准型543-495B
选件
21EZA198: 测杆提升杆 ( 12.7mm ISO/JIS型 )
21EZA105: 测杆提升旋钮 ( 12.7mm ISO/JIS型 ) *
21EZA197: 测杆提升旋钮 ( 25.4mm 型 )
21EZA200: 测杆提升旋钮 ( 50.8mm 型 )
540774:测杆提升线缆 12.7mm 和 25.4mm
02ACA571: 附加测杆弹簧 ( 25.4mm 型 ) **
02ACA773: 附加测杆弹簧 ( 50.8mm 型 ) **
101040:带中心耳后盖 ( 25.4mm 和50.8mm, ISO/JIS 型 )
137693:测杆提升杆( 测量范围 : 25.4 和 50.8mm )
( 25.4mm 和 50.8mm 型号作为标准配置 )
* 不适于低测力型
** 指示表反向定位时使用
?SPC 电缆 :
1m (905338)
2m (905409)
USB Input Tool (2m) : 06ADV380F
三丰数显微型处理器 DP-1VR: 264-504
功能：
数显型号功能
原点设置、调零、GO/±NG判断、计数方向转换、自动电源开／关、内置计算、函数锁定、数据保持、数据输出、英制／公制转换 (英制／公制型)
警告:低电压、计算错误、溢出错误、公差极限设置错误
大型号液晶显示屏
大型号液晶显示屏可显示11mm字符，该字符的面积是现有产品 (显示8.5mm字符)字符面积的1.5倍，从而测量值极易读取。
三大按钮
流行的三大按钮设计，用在像ABS ID-N/ID-B 抗冷冻Digimatic 千分表，使按按钮和操作变得更容易。
330°旋转显示
显示表盘可以旋转330°，可以从所需角度轻松读取测量结果。
计算: f (x) = Ax
在测量夹具上放置ID-C，设置乘数系数 ＇A’ ( 任意值 )， 可以不使用换算表直接得到测量结果，使测量效率得到提高。
函数锁定
设置函数锁定可以防止由于疏忽改变预置函数的设置，保证测量结果的可靠性。
设置测量力在低测力型
|
心轴方向 |
弹性 |
重量 (大约0.1N) |
最大测力 |
|
指向垂直向下 |
Yes |
Yes |
0.5N |
|
Yes |
No |
0.4N |
|
|
No |
Yes |
0.3N |
|
|
No |
No |
0.2N |
|
|
水平的 |
Yes |
No |
0.2N |
注释) 上表显示以外的其它组合不能保证。
543-394/394B/395/395B/396/396B
|
心轴方向 |
弹性 |
重量 (大约0.1N) |
最大测力 |
|
指向垂直向下 |
Yes |
Yes |
0.7N |
|
Yes |
No |
0.6N |
|
|
No |
Yes |
0.4N |
|
|
No |
No |
不能保证 |
|
|
水平的 |
不能保证 |
||
注释) 上表显示以外的其它组合不能保证
性能参数：
性能参数：
公制型（数显型）
|
分辨率 |
货号 |
测量范围 |
精度 |
测力 |
备注 |
|
|
带耳后盖 |
平型后盖 |
|||||
|
0.001mm |
543-390 |
543-390B |
12.7mm |
0.003mm |
1.5N 以下 |
ISO/JIS 型 |
|
0.001mm |
543-394 |
543-394B |
12.7mm |
0.003mm |
0.4N-0.7N |
ISO/JIS 型 （低测力） |
|
0.001mm |
— |
543-470B |
25.4mm |
0.003mm |
1.8N 以下 |
ISO/JIS 型 |
|
0.001mm |
— |
543-490B |
50.8mm |
0.005mm |
2.3N 以下 |
ISO/JIS 型 |
|
0.01mm |
543-400 |
543-400B |
12.7mm |
0.02mm |
0.9N 以下 |
ISO/JIS 型 |
|
0.01mm |
543-404 |
543-404B |
12.7mm |
0.02mm |
0.2N-0.5N |
ISO/JIS 型 （低测力） |
|
0.01mm |
— |
543-474B |
25.4mm |
0.02mm |
1.8N 以下 |
ISO/JIS 型 |
|
0.01mm |
— |
543-494B |
50.8mm |
0.04mm |
2.3N 以下 |
ISO/JIS 型 |
滞后量: 0.001mm/0.01mm 分辨率类型: 0.002mm
0.01mm 分辨率类型: 0.02mm
重复精度: 0.001mm/0.01mm 分辨率类型: 0.002mm
0.01mm 分辨率类型: 0.02mm
英制／公制型
|
分辨率 |
货号 |
测量范围 |
精度 |
测力 |
备注 |
|
|
带耳后盖 |
平型后盖 |
|||||
|
.00005""/0.001mm |
543-391 |
543-391B |
.5"" |
.0001"" |
1.5N 以下 |
ISO/JIS 型 |
|
.00005""/0.001mm |
543-392 |
543-392B |
.5"" |
.0001"" |
1.5N 以下 |
ANSI/AGD 型 |
|
.00005""/0.001mm |
543-395 |
543-395B |
.5"" |
.0001"" |
0.4N-0.7N |
ISO/JIS 型 (低测力) |
|
.00005""/0.001mm |
543-396 |
543-396B |
.5"" |
.0001"" |
0.4N-0.7N |
ANSI/AGD 型(低测力) |
|
.00005""/0.001mm |
— |
543-470B |
1"" |
.0001"" |
1.8N以下 |
ISO/JIS 型 |
|
.00005""/0.001mm |
— |
543-472B |
1"" |
.0001"" |
1.8N以下 |
ANSI/AGD 型 |
|
.00005""/0.001mm |
— |
543-491B |
2"" |
.0002"" |
2.3N 以下 |
ISO/JIS 型 |
|
.00005""/0.001mm |
— |
543-492B |
2"" |
.0002"" |
2.3N 以下 |
ANSI/AGD 型 |
|
.0005""/0.01mm |
543-401 |
543-401B |
.5"" |
.001"" |
0.9N 以下 |
ISO/JIS 型 |
|
.0005""/0.01mm |
543-402 |
543-402B |
.5"" |
.001"" |
0.9N 以下 |
ANSI/AGD 型 |
|
.0005""/0.01mm |
543-405 |
543-405B |
.5"" |
.001"" |
0.2N-0.5N |
ISO/JIS 型 (低测力) |
|
.0005""/0.01mm |
543-406 |
543-406B |
.5"" |
.001"" |
0.2N-0.5N |
ANSI/AGD 型(低测力) |
|
.0005""/0.01mm |
— |
543-475B |
1"" |
.001"" |
1.8N以下 |
ISO/JIS 型 |
|
.0005""/0.01mm |
— |
543-476B |
1"" |
.001"" |
1.8N以下 |
ANSI/AGD 型 |
|
.0005""/0.01mm |
— |
543-495B |
2"" |
.001"" |
2.3N 以下 |
ISO/JIS 型 |
|
.0005""/0.01mm |
— |
543-496B |
2"" |
.001"" |
2.3N 以下 |
ANSI/AGD 型 |
