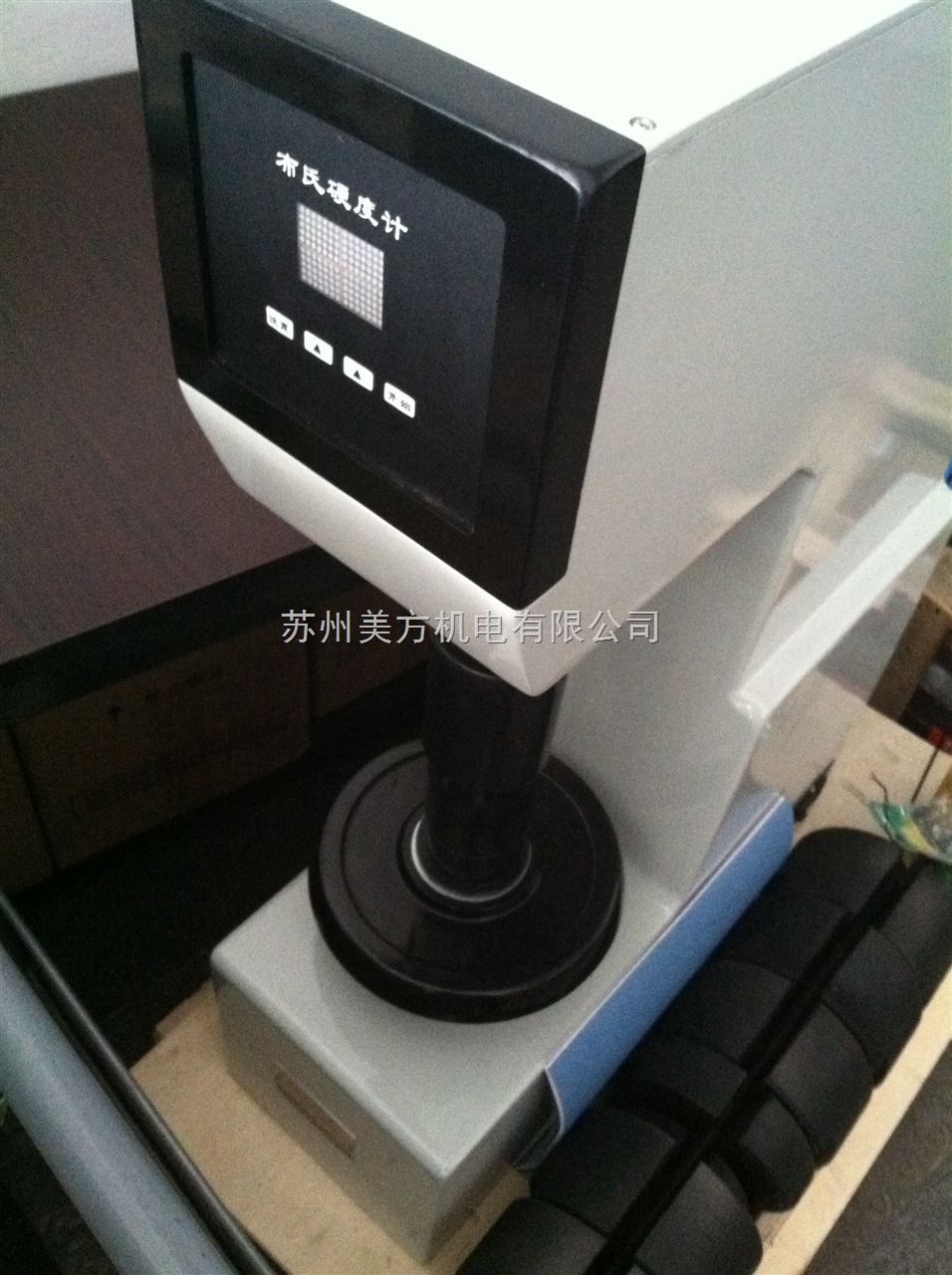

1.1  试验力: 306N（31.25kg）、613N（62.5kg）、1839N(187.5kg)允差±1.0%
1.2  球压头:Ф2.5mm、Ф5mm
1.3  布氏硬度计示值的最大允许误差及示值重复性
1.4  布氏硬度测量范围:8HBW~650HBW
1.5  使用2.5Ｘ物镜,测量显微镜放大了37.5倍。
1.6  用2.5Ｘ物镜时目镜毂轮最小分度值L=0.004mm
2   使用前的准备工作
2.1  被测试件的表面应平整光洁,不得有污物,必须保证压痕对角线能精确地测量.
2.2  试件应稳定地放在工作台上,接触面必须干静,试验过程中试件不得移动,并保证试验力垂直施加于试件上。
2.3  试件的最小厚度应大于压痕深度的10倍。测试后，试件背面不得有可见变形痕迹。布氏压痕平均直径与试样最小厚度关系。
3    布氏硬度计的操作顺序

3.1  布氏硬度操作顺序与维氏相近,区别于试验力的保持时间；黑色金属10~15秒、有色金属30~35秒，当布氏硬度值小于35时，保持时间60秒。
3.2  两相邻压痕中心之间的距离及压痕中心至标准块边缘的距离应大于压痕对角线长度的3倍,每个压痕直径的测量在相互垂直的两个方微量上进行。取其平均值，两垂直方向直径之差于其中较短的直径之比不应大于1%。
3.3  按上述方法所测得的硬度平均值于标准块硬度值之差除以标准块硬度值，用百分比表示，为硬度计的示值误差；硬度值中最大值与最小值之差，除以硬度值平均值，为硬度计的示值重复性（表12）。
3.4  例:用用2.5Ｘ物镜测量,球压头Ф2.5mm，在1839N（187.5kg）试验力作用下测试布氏硬度值。
    L=IＸn  其中:L——压痕对角线长度（mm）
         ｎ——压痕测量实际格数
         I——测微目镜毂轮最小分度值
当使用2.5Ｘ物镜时，I=0.0004mm,当使用5Ｘ物镜时,I=0.002mm
则L=0.004×(565-281.3)=1.1348,查布氏硬度对照表得
175HBW2.5/187.5
