三丰Mitutoyo光学测量投影仪PJ-H30A2010B- 详细介绍：

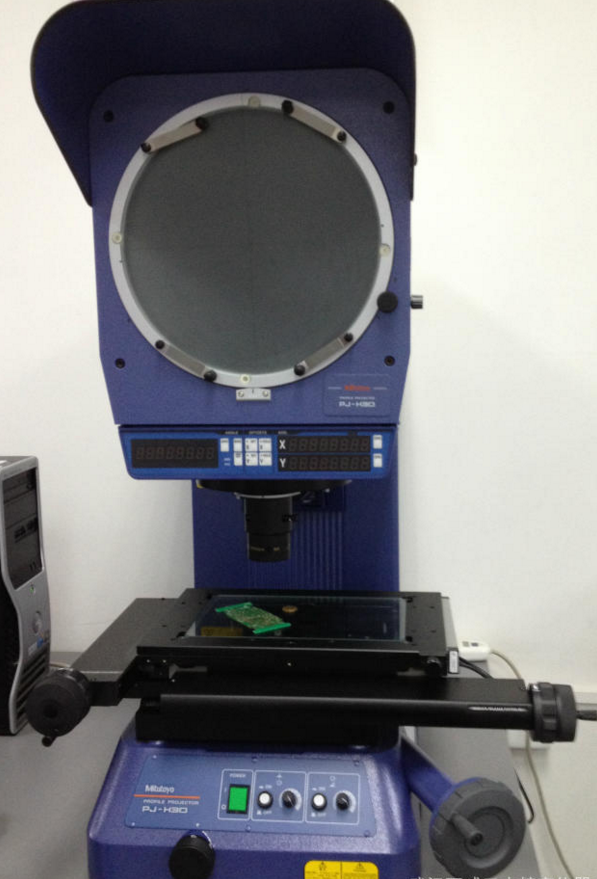

三丰Mitutoyo光学测量投影仪PJ-H30A2010B
PJ-H30 系列
303 系列 — 投影仪
特点：
1. ø306mm 屏幕能使正像更加清晰可见。
2. 与简单的 XY 和角度读数相比，新开发的透射照明光学 系统为所有类型的投影透镜提高了平均 60% 的照明度。
3. 所有型号产品均配备高能见度的数字显示器可以进行 XY 和角度读数。
4. 使用具有等焦 3- 镜头卡扣式旋转盘。 • 使用升降立柱机械结构。
5. XY 手柄内的快速释放控制能使工作台进给在粗调和微调 之间切换。
6. 所有型号均为带光栅尺的高精度工作台。
7. 所有尺寸工作台在 X 和 Y 轴方向均可实现 (3+0.02L)µm 的 高测量精度。
8. 高精度寻边器 (OPTOEYE) 的型号。
9. 测量范围 (300×170mm)，为同类产品中最大。
规格：
| 投影屏幕 | 型号 | PJ-H30A1010B | PJ-H30A2010B | PJ-H30A2017B | PJ-H30A3017B |
| 货号 | 303-712-1*1 | 303-713-1*1 | 303-714-1*1 | 303-715-1*1 | |
|
投影屏幕，OPTOEYE (内置)，电动聚焦 |
型号 | PJ-H30D1010B | PJ-H30D2010B | PJ-H30D2017B | PJ-H30D3017B |
| 货号 | 303-732-1*1 | 303-733-1*1 | 303-734-1*1 | 303-735-1*1 | |
| 投影图像 | 正像 | ||||
|
投影屏幕 投影镜头 |
有效直径 | ø 306mm | |||
| 屏幕材料 | 精细磨砂玻璃 | ||||
| 屏幕旋转 | ±360º (显示为±370º) | ||||
| 角度读数 | 数显计数器 (LED) (ABS/INC 模式切换, 调零) | ||||
| 分辨力 | 1'或0.01º (可切换) | ||||
| 机械装置 | 微调和锁紧 | ||||
| 十字线 | 90º (实线) | ||||
| 放大倍率 |
10X (标准选件), 5X, 20X, 50X, 100X 所有物镜具有相同焦点。内置活动半透半反镜用作同轴反射照明 |
||||
| 镜头安装 | 卡扣安装，3镜头卡扣式转塔 | ||||
| 倍率精度 | 透射照明 | 标称放大率小于±0.1% | |||
| 反射照明 | 标称放大率小于±0.15% | ||||
| 照明 | 透射照明 |
卤素灯泡(24V，150W，50小时) (No.515530) 可变照明角度(垂直/斜反射，可调聚光镜头)，内置吸热滤光片，内置冷却风扇，无级调光控制，柔光照明 (冲击电流降低） |
|||
| 反射照明 |
卤素灯泡(24V，150W，50小时) (No.515530) 可变远心光学系统，吸热滤光片，内置冷却风扇，无级调光控制，柔光照明 (冲击电流降低) 灯泡滑动更换座 |
||||
| X / Y计数器分辨力*2 | 0.001mm | ||||
| 测量范围 (X×Y) | 100×100mm | 200×100mm | 200×170mm | 300×170mm | |
| 测量精度*3 | (3+0.02L)µm L: 测量长度 (mm) | ||||
