三丰Mitutoyo光学测量投影仪PJ-H30A2017B- 详细介绍：

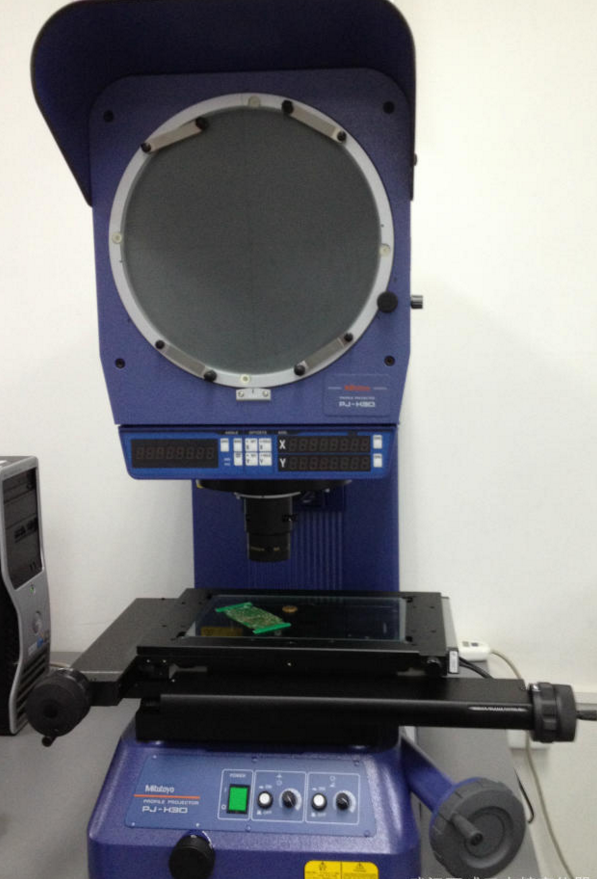

三丰Mitutoyo光学测量投影仪PJ-H30A2017B
PJ-H30 系列
303 系列 — 投影仪
特点：
1. ø306mm 屏幕能使正像更加清晰可见。
2. 与简单的 XY 和角度读数相比，新开发的透射照明光学 系统为所有类型的投影透镜提高了平均 60% 的照明度。
3. 所有型号产品均配备高能见度的数字显示器可以进行 XY 和角度读数。
4. 使用具有等焦 3- 镜头卡扣式旋转盘。 • 使用升降立柱机械结构。
5. XY 手柄内的快速释放控制能使工作台进给在粗调和微调 之间切换。
6. 所有型号均为带光栅尺的高精度工作台。
7. 所有尺寸工作台在 X 和 Y 轴方向均可实现 (3+0.02L)µm 的 高测量精度。
8. 高精度寻边器 (OPTOEYE) 的型号。
9. 测量范围 (300×170mm)，为同类产品中最大。
规格：
| 投影屏幕 | 型号 | PJ-H30A1010B | PJ-H30A2010B | PJ-H30A2017B | PJ-H30A3017B |
| 货号 | 303-712-1*1 | 303-713-1*1 | 303-714-1*1 | 303-715-1*1 | |
|
投影屏幕，OPTOEYE (内置)，电动聚焦 |
型号 | PJ-H30D1010B | PJ-H30D2010B | PJ-H30D2017B | PJ-H30D3017B |
| 货号 | 303-732-1*1 | 303-733-1*1 | 303-734-1*1 | 303-735-1*1 | |
| 投影图像 | 正像 | ||||
|
投影屏幕 投影镜头 |
有效直径 | ø 306mm | |||
| 屏幕材料 | 精细磨砂玻璃 | ||||
| 屏幕旋转 | ±360º (显示为±370º) | ||||
| 角度读数 | 数显计数器 (LED) (ABS/INC 模式切换, 调零) | ||||
| 分辨力 | 1'或0.01º (可切换) | ||||
| 机械装置 | 微调和锁紧 | ||||
| 十字线 | 90º (实线) | ||||
| 放大倍率 |
10X (标准选件), 5X, 20X, 50X, 100X 所有物镜具有相同焦点。内置活动半透半反镜用作同轴反射照明 |
||||
| 镜头安装 | 卡扣安装，3镜头卡扣式转塔 | ||||
| 倍率精度 | 透射照明 | 标称放大率小于±0.1% | |||
| 反射照明 | 标称放大率小于±0.15% | ||||
| 照明 | 透射照明 |
卤素灯泡(24V，150W，50小时) (No.515530) 可变照明角度(垂直/斜反射，可调聚光镜头)，内置吸热滤光片，内置冷却风扇，无级调光控制，柔光照明 (冲击电流降低） |
|||
| 反射照明 |
卤素灯泡(24V，150W，50小时) (No.515530) 可变远心光学系统，吸热滤光片，内置冷却风扇，无级调光控制，柔光照明 (冲击电流降低) 灯泡滑动更换座 |
||||
| X / Y计数器分辨力*2 | 0.001mm | ||||
| 测量范围 (X×Y) | 100×100mm | 200×100mm | 200×170mm | 300×170mm | |
| 测量精度*3 | (3+0.02L)µm L: 测量长度 (mm) | ||||
*1：为区分交流电源电缆，在货号后加上以下后缀 : A 适于 UL/CSA, D 适于 CEE, DC 适于 CCC, E 适于 BS, K 适于 KC, C 和无后缀适于 PSE。
*2 ：0.5µm 或 0.1µm 分辨力也可用。详细参数请与三丰公司联系。
*3 ：测量方法符合 JIS B7184 标准。
| 型号（XY工作台尺寸） | 505B | 1010B | 2010B | 2017B | 3017B |
| 货号PJ-H30E | 303-701* | 303-702* | 303-703* | 303-704* | 303-705* |
| PJ-H30A | 303-711* | 303-712* | 303-713* | 303-714* | 303-715* |
| PJ-H30B | 303-721* | 303-722* | 303-723* | 303-724* | 303-725* |
| PJ-H30C | 303-741* | 303-742* | 303-743* | 303-744* | 303-745* |
| PJ-H30D | 303-731* | 303-732* | 303-733* | 303-734* | 303-735* |
| XV公作台行程 | 50 X 50mm | 100 X 100mm | 200 X 100mm | 200 X 170mm | 300 X 170mm |
| 精度(20°C时) | （3+0.02L）μm，L为测量长度（mm） | ||||
| 测量方法 | 线性编码器 | ||||
| 快速释放 | X和Y轴 | ||||
| XV工作台面尺寸 | 300 X 240MM | 300 X 240MM | 350 X 280MM | 410 X 342MM | 510X342MM |
| XV工作台有效范围 | 180X 150MM | 180X 150MM | 250X 150MM | 270 X 240mm | 370 X 240mm |
| 工作台玻璃定货号 | 380412 | 380412 | 382762 | 128BAD0363 | 128BAD0330 |
| 旋转功能 | 士3 | 士3 | 士3 | 士5 | 士5 |
| 最大工作台载重 | 10kg | 10kg | 10kg | 20kg | 20kg |
| 备注 |
E型：帯有固定屏幕八型：帯有量角器屏幕 A型：帯有量角器屏幕和内置optoeye寻边器 C型：帯有量角器屏幕和电动调焦 D型：帯有量角器屏幕内置optoeye边缘传感器和电动调焦 |
||||
