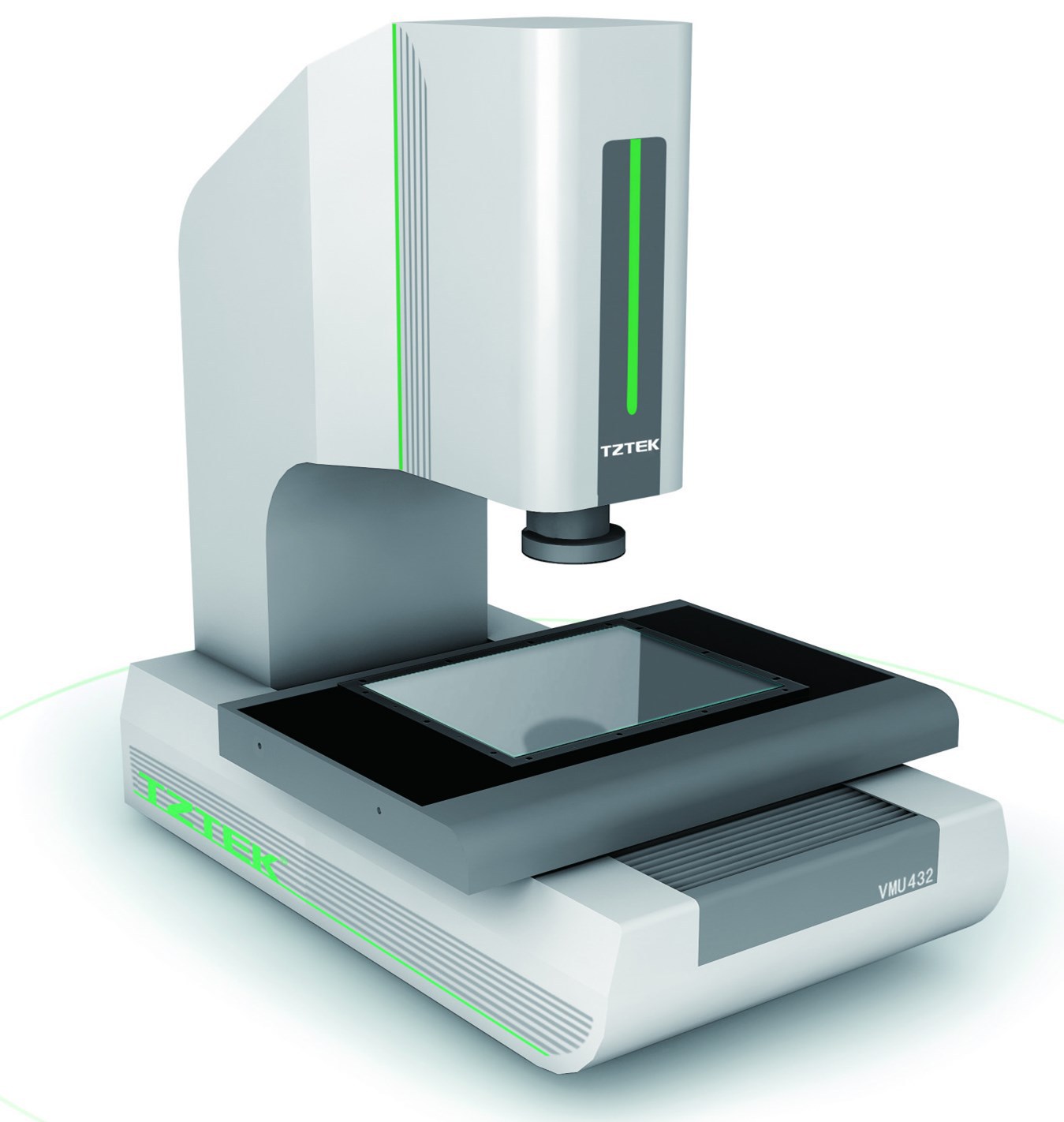

天准VMU自动影像测量仪VMU222，VMU322，VMU432

天准VMU自动影像测量仪VMU222，VMU322，VMU432

天准VMU自动影像测量仪VMU222，VMU322，VMU432

简单介绍
天准VMU自动影像测量仪VMU222，VMU322，VMU432高端型 全自动影像精密测量仪(高端型)广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、汽车、医疗器械、钟表、仪器仪表等行业。 天准VMU432全自动影像精密测量仪(高端型)的测量对象： LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、轴承、五金件、筛网等……。

天准VMU自动影像测量仪VMU222，VMU322，VMU432高端型概述：

VMU222天广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等行业。

天准VMU自动影像测量仪VMU222，VMU322，VMU432高端型测量对象：

LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。 天准高端型全自动二次元影像测量仪，是一款具有国际品牌性能品质的全自动影像测量仪，凝聚了机械、控制、软件等各相关领域最尖端的科研成果，提供全方位的测量方案，世界顶级的软硬件配置，目前国内精度最高、性能最稳定、功能最强大。

天准VMU自动影像测量仪VMU222，VMU322，VMU432高端型特点：

·超精密全自动测量，四轴CNC控制；
·精密花岗岩机台，精度高，稳定性好；
·三轴THK精密线性滑轨、精密传动系统；
·Renishaw开放式光栅尺，精度高、稳定性好；
·进口自动变倍光学镜头，可实现自动变倍测量；
·可程控6环8区环形表面光源，LED轮廓光源，同轴光源；
·自动对焦测高，可加装接触式测头；
·提供多种行程规格配置，如222、322、432、542等。
天准VMU系列高端型全自动二次元影像测量仪的技术参数：

备注：
·L表示测量长度，以毫米为单位。
·Z轴的机械精度，聚焦的精度与工件表面有很大关系。
·放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。
天准VMU432全自动影像精密测量仪(高端型)的软件系统：
基本测量功能：
·可测几何量：点、线、圆、弧、样条曲线、椭圆、矩形、槽、环、距离、点群等。
·构建：中心点、端点、交点、两点连线、平行线、垂线、切线、中心线、合并线、合并圆、合并弧等。
·影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、最佳边缘点、整体提取、多段提取、最大闭合轮廓线、最近闭合轮廓线。
·形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
软件控制功能：
·可编辑测量任务，配合手动控制平台移动，实现同规格产品的快速测量。
·软件控制光源，可自动聚焦，自动打光，自动寻边。
·支持表面光、轮廓光的各区段控制。
输出及数据统计：
·可输出Word、Excel、HTML、TXT报表和AutoCAD文件。
·SPC统计功能，可进行有效的品管控制。
其他增强型功能：
·图纸比对、CAD图纸导入等。
天准VMU432全自动影像精密测量仪(高端型)的测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
天准VMU432全自动影像精密测量仪(高端型)的售后服务：
交货与安装调试：
·该仪器到达甲方仪器安装地点后，甲方应立即通知我公司。我方将在和甲方协商的日期内到达用户所在地进行安装，甲方仪器使用人员需提供必要的协助。
·安装工作一般在一天内完成，包含机台及各零件定位、机台调水平、三轴复原、CCD定位、线路检查及功能电路测试等。
·调试工作一般也在一天内完成，包含校验精度等。
使用人员培训：
·培训地点：在甲方指定所在地。
·培训人数：在仪器安装验收之后,由乙方安装工程师对用户1-2人进行操作培训（受训人员应具有基本的测量常识和电脑知识）。
·培训内容：包含机台操作使用培训和测量软件培训，直到操作者能掌握基本操作为止。
售后服务：
·自安装、调试、培训完成之日起一年内为产品的保修期。
·保修期期内，在正常使用条件下，若发生任何因产品本体或组件（含机台、电控系统、镜头、CCD、软件）损坏引发的故障，本公司免费为客户做修换服务。
·保修期内本公司进行2次免费的保养和精度确认服务。
·保修期内测量软件免费升级。
·接到客户报修通知，本公司承诺在1个工作日内回复并提出解决方案。如需现场解决，3个工作日内到达现场。
在保修期内，由于如下原因导致产品故障，本公司需酌情收取成本费用：
·在本公司指定维修站外进行修理、搬运引起的故障和损坏。
·人为因素操作不当而造成的故障和损坏。
·自行改装或私自拆机而造成的故障和损坏。
·由于天灾、地震、火灾或其他不可抗力因素而造成的故障和损坏。
·使用非本公司指定的零配件所引起的故障和损坏。
·一年后实行按次上门收费服务，或客户可签订收费年服务合约。
