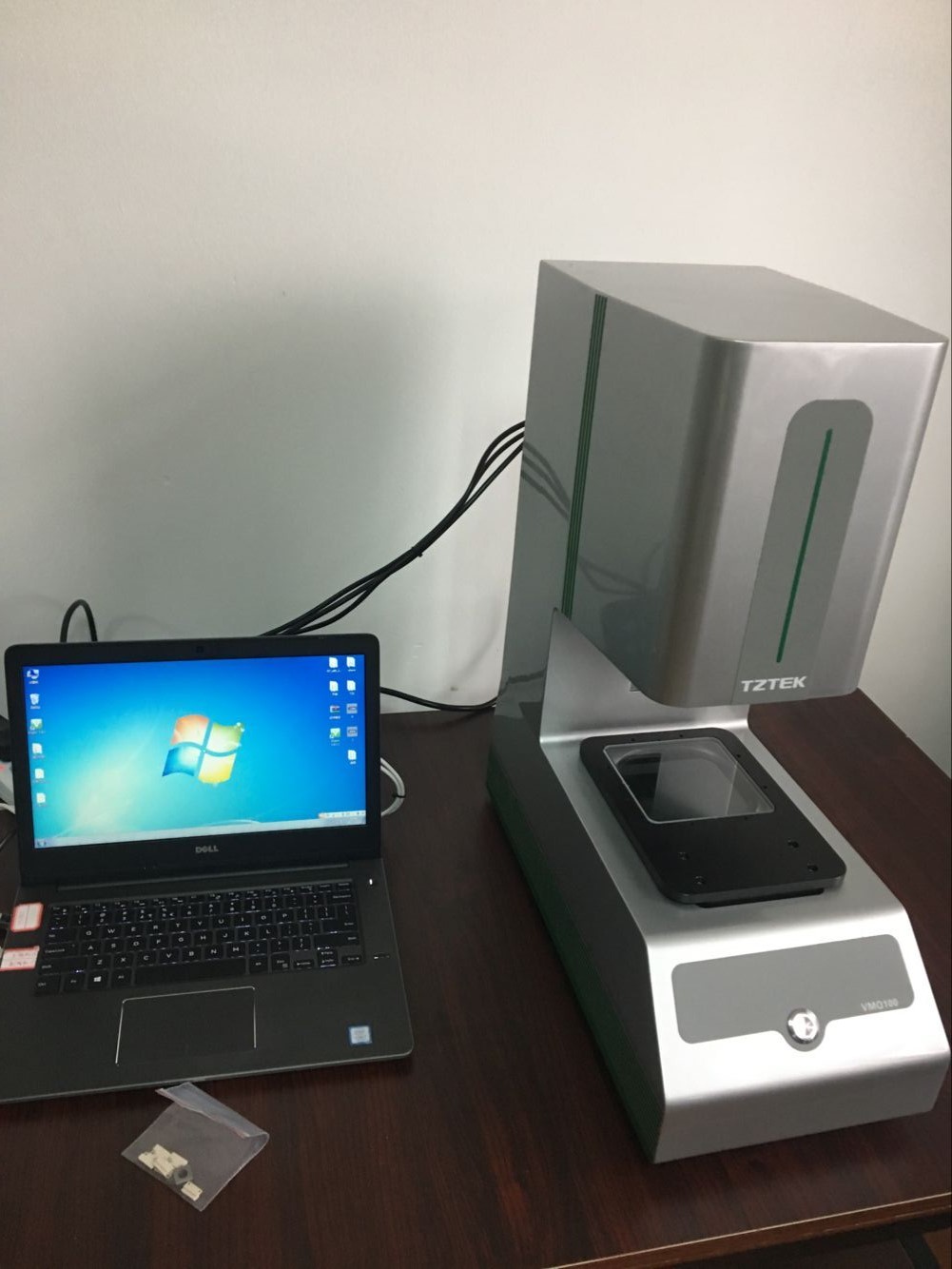

VMC222，VMC322，VMC432自动影像测量仪概述:
天准VMC系列是一款经济型全自动影像测量仪，优越的性价比，测量功能丰富，可为企业节省大量的人力、时间成本。它采用领先的四轴CNC控制技术，可实现6.5:1的自动变倍光学测量。配备的Vispec测量软件，除几何测量等核心功能外，还提供了SPC统计、图纸比对等各种增强功能。经中国计量科学研究院权威认证，该产品的测量性能优于其准确度指标。
VMC222，VMC322，VMC432自动影像测量仪特点:
·四轴CNC控制系统，全自动测量;
·三轴精密线性滑轨、精密传动系统;
·精密花岗岩机台，精度高，稳定性好;
·进口自动变倍光学镜头，可实现自动变倍测量;
·全鼠标的自动化控制，简单易用;
·可程控6环8区环形表面光源，LED轮廓光源;
·自动对焦测高，可加装接触式测头;
·提供多种行程规格配置，如222、322、432、542等。
VMC222，VMC322，VMC432自动影像测量仪技术参数:

型号	VMC222	VMC322	VMC432	VMC542
行程(mm)	200*200*200	300*200*200	400*300*200	500*400*200
外部尺寸(mm)	1040*740*1620	1040*740*1620	1240*800*1620	1440*1000*1620
重量(kg)	240	250	310	400
承重(kg)	25	25	25	25
XY轴精度*	E2=(2.5+L/200)μm		E2=(3.0+L/200)μm
Z轴精度**	E1=(5.0+L/200)μm
XY轴速度	200mm/S
Z轴速度	100mm/S
光栅尺	1.0μm分辨率
CCD	1/2"CCD 黑白/彩色
轮廓光源	LED冷光源，256级亮度可调
表面光源	6环8区LED冷光源，各段独立操控，256级亮度可调
光学系统***	6.5:1可变倍，放大倍率29~163或58~326
软件	Vispec测量软件
运动控制	自主专利的CNC直流伺服系统
保修期	1年
工作环境	温度20℃±2℃，温度变化<2℃/hr，湿度30~80%
	振动<0.002g，低于15Hz
电源	220V/50Hz/10A

备注:
·L表示测量长度，以毫米为单位。
·Z轴的机械精度，聚焦的精度与工件表面有很大关系。
·放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。
VMC222，VMC322，VMC432自动影像测量仪软件系统:
VMC222，VMC322，VMC432自动影像测量仪基本测量功能:
·可测几何量:点、线、圆、弧、样条曲线、椭圆、矩形、槽、环、距离、点群等。
·构建:中心点、端点、交点、两点连线、平行线、垂线、切线、中心线、合并线、合并圆、合并弧等。
·影像量测工具:绘图点、***近边缘点、聚焦点、圆形框取点、***佳边缘点、整体提取、多段提取、***大闭合轮廓线、***近闭合轮廓线。
·形位公差:直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
VMC222，VMC322，VMC432自动影像测量仪软件控制功能:
·可编辑测量任务，配合手动控制平台移动，实现同规格产品的快速测量。
·软件控制光源，可自动聚焦，自动打光，自动寻边。
·支持表面光、轮廓光的各区段控制。
VMC222，VMC322，VMC432自动影像测量仪输出及数据统计:
·可输出Word、Excel、HTML、TXT报表和AutoCAD文件。
·SPC统计功能，可进行有效的品管控制。
VMC222，VMC322，VMC432自动影像测量仪增强型功能:
·图纸比对、CAD图纸导入等。
VMC222，VMC322，VMC432自动影像测量仪应用行业:
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。
VMC222，VMC322，VMC432自动影像测量仪测量对象:
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
VMC222，VMC322，VMC432自动影像测量仪测量元素:
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
天准VMC432经济型全自动二次元影像测量仪的售后服务:
VMC222，VMC322，VMC432自动影像测量仪交货与安装调试:
·该仪器到达甲方仪器安装地点后，甲方应立即通知我公司。我方将在和甲方协商的日期内到达用户所在地进行安装，甲方仪器使用人员需提供必要的协助。
·安装工作一般在一天内完成，包含机台及各零件定位、机台调水平、三轴复原、CCD定位、线路检查及功能电路测试等。
·调试工作一般也在一天内完成，包含校验精度等。
天准VMC432经济型全自动二次元影像测量仪的使用人员培训:
·培训地点:在甲方指定所在地。
·培训人数:在仪器安装验收之后,由乙方安装工程师对用户1-2人进行操作培训(受训人员应具有基本的测量常识和电脑知识)。
·培训内容:包含机台操作使用培训和测量软件培训，直到操作者能掌握基本操作为止。
VMC222，VMC322，VMC432自动影像测量仪保修期内售后服务:
·自安装、调试、培训完成之日起一年内为产品的保修期。
·保修期期内，在正常使用条件下，若发生任何因产品本体或组件(含机台、电控系统、镜头、CCD、软件)损坏引发的故障，本公司免费为客户做修换服务。
·保修期内本公司进行2次免费的保养和精度确认服务。
·保修期内测量软件免费升级。
·接到客户报修通知，本公司承诺在1个工作日内回复并提出解决方案。如需现场解决，3个工作日内到达现场。
在保修期内，由于如下原因导致产品故障，本公司需酌情收取成本费用:
·在本公司指定维修站外进行修理、搬运引起的故障和损坏。
·人为因素操作不当而造成的故障和损坏。
·自行改装或私自拆机而造成的故障和损坏。
·由于天灾、地震、火灾或其他不可抗力因素而造成的故障和损坏。
·使用非本公司指定的零配件所引起的故障和损坏。
·一年后实行按次上门收费服务，或客户可签订收费年服务合约。



 VMC222，VMC322，VMC432自动影像测量机



主要应用案例：



电子制造

汽车制造



机械加工

精密五金

液晶显示

工业材料

航空航天

医疗器械



科研院所



其他领域
