苏州万濠二次元影像测量仪VMS-1510G- 详细介绍：
苏州影像仪，万濠二次元影像测量仪VMS-1510G
万濠影像仪功能特点二维元素测量：点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线。组合元素测量：两点距离、两线距离、点到线距离

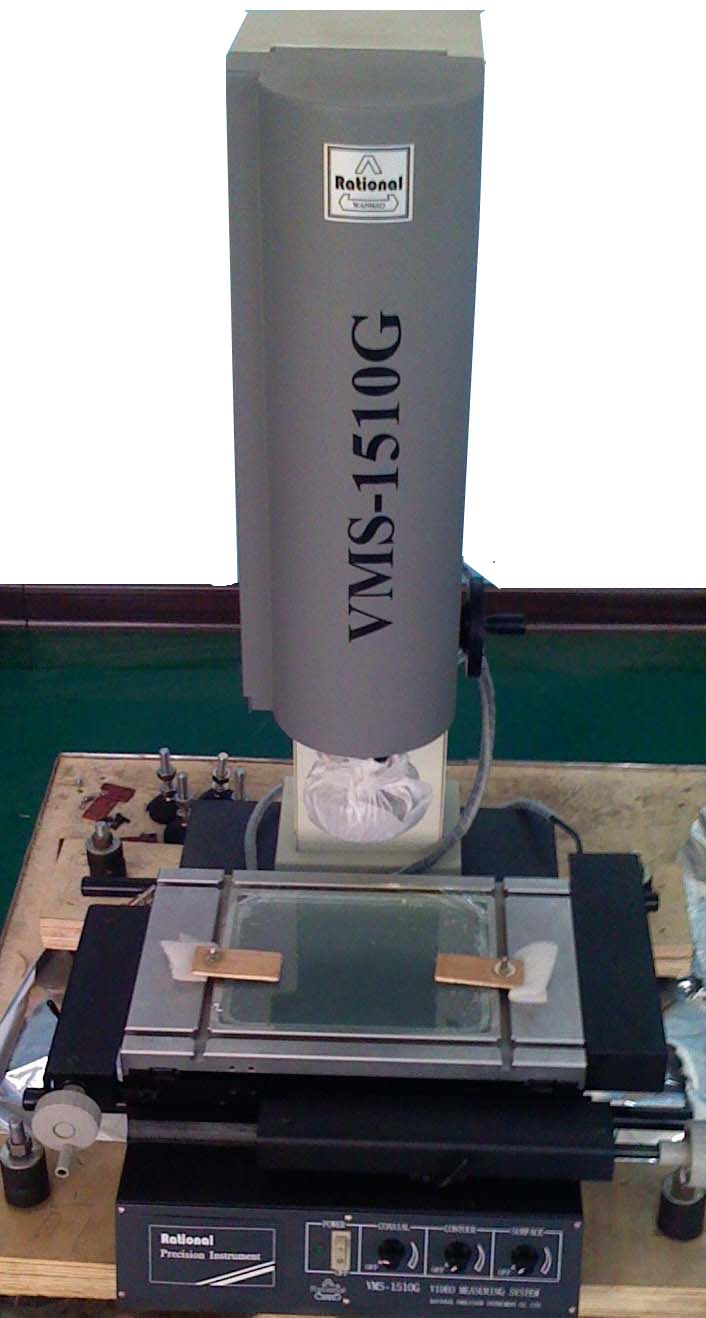

万濠二次元影像测量仪VMS-1510G
产品用途: VMS-1510G影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
产品特点:影像测量仪具体多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统.
|
苏州影像仪，万濠二次元影像测量仪VMS-1510G 技术规格参数 |
|||||
| 仪器型号 | VMS-1510G | ||||
| 工作台 | 金属台尺寸(mm) | 354*228 | |||
| 玻璃台尺寸(mm) | 210*160 | ||||
| 运动行程(mm) | 150*100 | ||||
| 仪器重量(kg) | 100 | ||||
| 外形尺寸(长*宽*高)mm | 540*560*850 | ||||
| Z轴升降行程(mm) | 150 (特殊订购达400) | ||||
| X、Y、Z数显分辨力 | 0.5μm | ||||
| X、Y坐标示值误差 | (3%2BL/75) μm (L为被测长度，单位：mm) | ||||
|
影 像 系 统 |
摄像机 | 彩色1/3〞CCD摄像机 | |||
| 视频总倍率 | 33X－－195X | ||||
| 变倍物镜倍率 | 0.7X－－4.5X | ||||
| 物方视场 | 8.1mm－－1.3mm (物方视场为对角线的长度) | ||||
| 表面光源与透射光源均用LED，亮度可调 | |||||
| 电 源 | AC100-240V 50/60Hz | ||||
| 功 率 | 50 W(不包含电脑) | ||||
|
测 量 与 瞄 准 系 统 |
VMS-G/Ⅰ(选)基本型 | 十字线产生器/DC3000/DC200(二选一)/微型打印机(选购) | |||
| VMS-G/Ⅲ(选)标准型 | M2D-IMG/USB-302/客户自备电脑 | ||||
| VMS-G/Ⅳ(选)增强型 | M3D-MB软件/标准球/USB-303/RENISHAE简易测头/电脑(选配)/17"显示器(选配) | ||||
| 仪器配件 | |||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | ||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | ||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |
| 0.5X(选配) | 16.5X－－97.5X | 16.2－－2.6 | 8.3X－－48.5X | 32.4－－5.2 | 189 |
| 1X(标配) | 33X－－195X | 8.1－－1.3 | 16.5X－－97.5X | 16.2－－2.6 | 108 |
| 2X(选配) | 66X－－390X | 4－－0.7 | 33X－－195X | 8.1－－1.3 | 38 |
| 建议放置台: 载重需要 ≥350kg, 尺寸(长X宽X高)1000*600*500(mm) |
