万濠全自动影像测量仪CS-3020H- 详细介绍：
万濠全自动影像测量仪CS-3020H

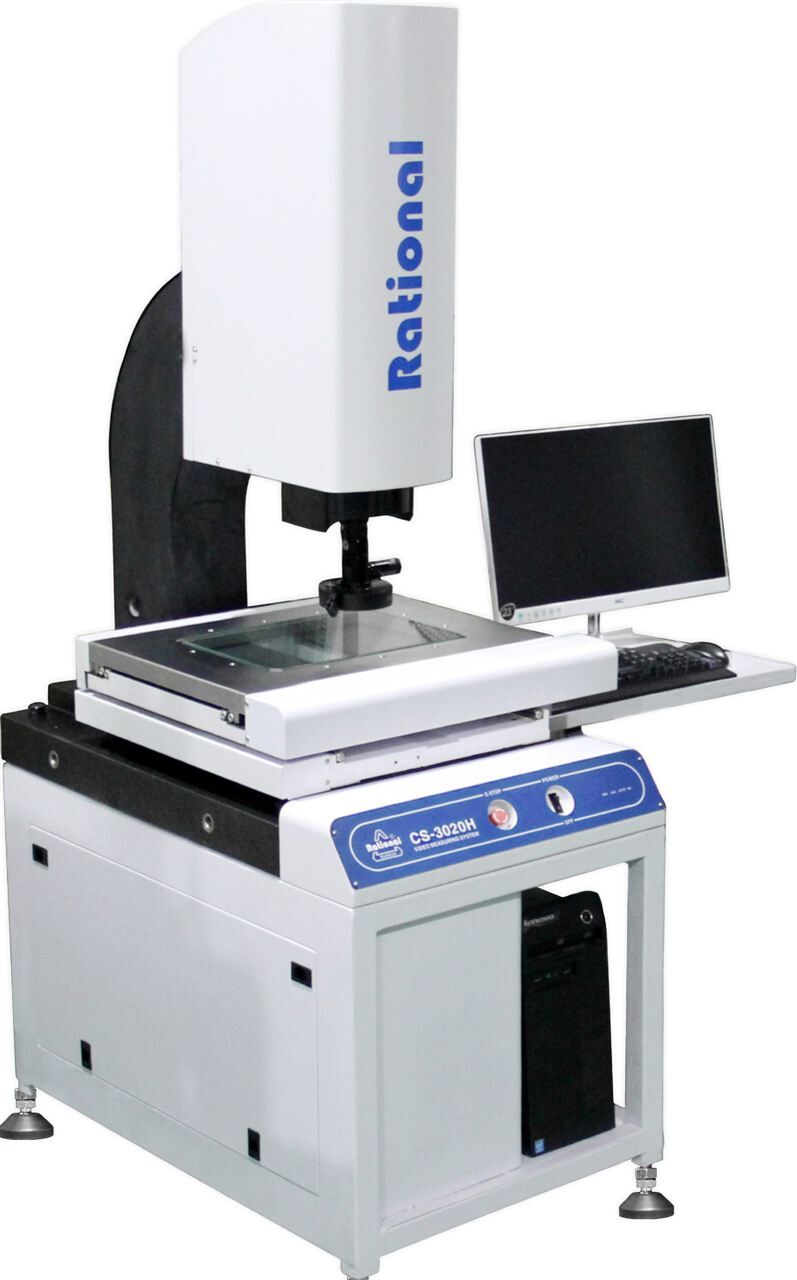

产品图片：
万濠全自动影像测量仪CS-3020H产品用途：
CS-3020H仪器适用于以二维为主的应用领域，也能做三维辅助测量；在机械、模具、电子、仪表、五金、塑料等行业被广泛应用。
万濠全自动影像测量仪CS-3020H特点：
1. 整机一体化设计
2. X、Y轴伺服控制，定位精度高、速度快
3. 主体材料结构采用花岗岩，仪器稳定性更好
4. 具有快速自动对焦、自动寻边、自动测量功能
5. 自主开发QMS3D软件，功能强大，可满足客户不同测量需求
6. SPC数据处理分析，大批量治具测量
7. 程控恒流驱动式五环八区表面冷光光源，可适应复杂的工件测量
万濠全自动影像测量仪CS-3020H规格参数：
| 参数/机型 |
CS-3020H |
CS-4030H |
| 金属台尺寸（mm） | 556*406 | 656*556 |
| 玻璃台尺寸（mm） |
350*250 |
450*350 |
| 运动行程（mm） | 300*200 | 400*300 |
| 仪器外形尺寸（mm） | 910*1265*1820 | 1200*1700*1800 |
| 仪器重量（kg） | 500 | 600 |
|
X、Y、Z轴数显分辨力 |
0.5μm |
|
|
X、Y示值误差 |
E1XY=(1.9＋L/100)μm (其中L为被测长度） |
|
| Z轴升降行程（mm） | 200 | |
| 传动形式 | X、Y、Z轴均采用滚珠线杆传动轴的形式 | |
| 摄像机 | 1/2"CCD摄像机 | |
| 变倍镜头 | 0.7—4.5X | |
| 视频总倍率 | 23.5—148X | |
| 物方视场 | 11.1—1.7mm | |
| 电源 | AC 100-240V 50/60Hz | |
| 功率 | 500W（不含计算机） | |
|
计算机 |
品牌计算机（标配） |
|
