三丰投影仪数据处理器QM-Data200 264-156- 详细介绍：
三丰投影仪数据处理器QM-Data200 264-156
产品详细介绍
QM-Data200
QM-Data200综合控制键盘可使任何操作人员方便地进行操作使用.如圆心距测量,只要按一下相应的功能键,就可进入该项测量,测量步骤以及下一个测量点的位置都有向导显示,即使是一个初学者,也可能一目了然地知道下一个测量位置在什么地方.
特点
大型液晶显示屏,具有各种图形显示功能,操作简便.
常用的组合测量(如两圆的间距)具有单键快捷方式.
采用AI(测量项目自动识别)功能,可免除测量指令的重复键入.
具有测量步骤学习功能,重复测量模式下具有测量位置导航功能.
用户菜单功能允许用户注册测量指令或工件测量程序,创建用户自己的菜单.
可进行数据处理结果的公差检验及各个项目的统计处理.
可将测量结果以CSV格式输出到MS-EXCEL.
利用软盘驱动器选件可将测量程序和存测量结果保存到软盘中.
两种型号可供选择:角度可调的独立台架式和可安装于投影仪上的悬臂固定式.
用于光学仪器:它是一种几何解析装置,适于投影仪之类的光学仪器,它具有强大的2D测量功能,和无比简单的键操作.它提高了操作人员的生产效率,减少了误差,节省了总的测量时间和降低了生产成本.
图形显示:利用图形端口,测量信息和资料可在带背光的液晶显示屏上显示.您选择的几何要素能过检测向导进行显示.测量图和闪烁光标可能示检测点和检测次序,随着光标的指示,简单地用鼠标点击检测点，即使是一个初学者也能很容易地完成测量．

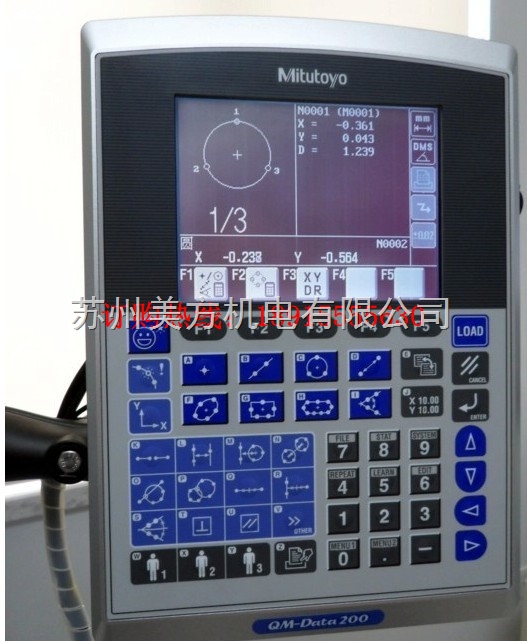

直观的面板设计
型号 245-156
类型 台架型
显示语言 支持9种语言（日/英/德/法/意/西/葡/韩/汉）
测量单位 长度：mm 角度：度 、分、秒（可切换）
最大分辨率 0.1um
统计处理 测量项目，数据量，最大值，最小值，平均值
处理数据 最大1000个要素
要素存储能力 点，线，圆，距离，椭圆，矩形孔，槽，交叉点和交叉角度
要素调出 点，线，圆
显示装置 单色图象LCD（320x240点，背光）
ABS 不支持
LAF（激光AF） 不支持
输入接口 -232C：连接计数器至显微镜主机
线性光栅尺输入（用于无计数器型）
opfoeye边缘信号（用于opfoeyeM2连接）
注：仅当线性光栅尺输入使用
输出接口 -232CI：连接个人电脑（测量结果）
2.打印机：连接接受/外部打印机（测量结果）
连接FDD装置
测量结果输出文件 RS-232C输出 （CSV格式MUX-10形式）
电源 100V AC 50/60Hz（使用AC适配器）
最大能耗 24W（不包括选件）
外观尺寸（WxDxH） 约260x242x310mm
重量 约2.2kg
适用机型 测量显微镜
标准附件 AC适配器，电缆线
规格：
| 型号 | QM-Data200 | ||
| 货号 | 直立安装型 | 悬臂式型 | 直立安装型 |
| 264-155*1 | 264-156*1 | 264-159*1 | |
|
适用型号 (常规型号)*2 |
PJ-A3000 系列 PJ-H30 系列 PV-5110 PH-3515F PH-A14 MF 系列 MF-U 系列 |
PJ-A3000 系列 PJ-H30 系列 PV-5110 PH-3515F PH-A14 |
HyperMF/MF-U |
| 测量单位 |
长度：mm 角度：十进制度和六十进制记数法之间切换 |
||
| 分辨力 | 0.1µm | 0.01µm | |
| 程序功能 | 测量程序创建、执行、编辑 | ||
| 统计处理 |
数据量、最大值、最小值、平均值、标准偏差、范围、柱状图 测量功能基础统计(每个命令统计) |
||
| 显示系统 | 彩色图像LCD(带背光) | ||
| ABS绝对原点 | — | 支持(自动行程） | |
| LAF(激光自动对焦) | — | 支持 | |
| 寻边器位置补偿 | 支持(带OPTOEYE的投影机) | — | |
| 输入/输出 |
XYZ：从光栅尺输入数据(最大轴数：3) RS-232C ：用于连接外部PC机 RS-232C ：用于连接连接测量仪计数器 OPTOEYE：用于连接OPTOEYE边缘信号(OPTOEYE200) FS: 用于连接脚踏开关 打印机：用于连接备用打印机 USB-MEMORY：用于连接USB存储器接口 |
||
| 测量结果文件输出 | RS-232C输出 (CSV格式, MUX-10格式) | ||
| 显示语言 | 16种语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 捷克语, 中文 (简体/繁体), 韩语, 土耳其语, 瑞典语, 波兰语, 荷兰语, 匈牙利语) | ||
| 电源 | 100 - 240V AC | ||
| 最大功耗 | 17W (不包括备选附件功耗) | ||
| 外形尺寸(W×H×D) |
260×242×310mm (包括台架) |
318×153×275mm (悬臂处于水平位置时) |
260×242×310mm (包括台架) |
| 重量 | 约2.9kg | 约2.9kg | 约2.9kg |
| 标准选件 | AC适配器，电源电缆，简易操作指南 | ||
*1: 为区分交流电源电缆，在货号后加上以下后缀 : A 适于 UL/CSA, D 适于 CEE, E 适于 BS, K 适于 KC, C 和无后缀适于 PSE。 00 适于除 A, D, E, K, C, 无后缀的其他电源线。
*2: 适用于上述型号以外的型号请联系三丰公司。
详情来电咨询！谢谢
