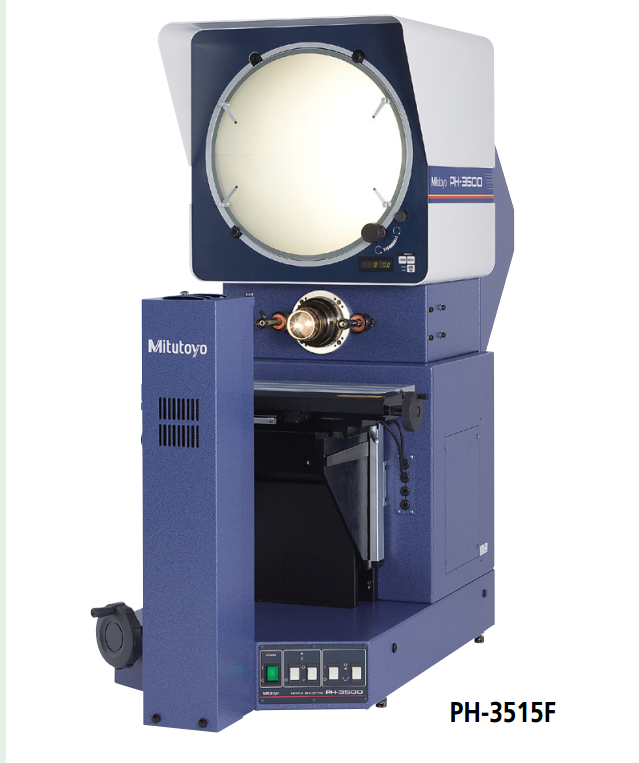

特点
• 采用水平光学系统得台式投影仪。
• 适于螺纹间距测量——工件旋转时，图像不会产生毛边或扭曲。
• 日光屏显示正像*。（*倒像：PH-14A）。
• 直径为356mm 的投影屏幕带有十字交叉细线参考线，易于校正。
• 1＇ 或0.01º 数显角度测量（PH-3515F）。
• 载重工件台和光栅尺配合使用，确保快速、高精度测量。
• 内置XY 计数器（PH-3515F）。

技术参数
投影图像: 正像 （倒像: PH-14A）
投影屏幕 （可选）
• 有效直径: 356mm （14"）
• 屏幕材料: 精细磨砂玻璃
• 屏幕旋转: ±360°、微调和夹紧
• 角度分度值: 数显计数器 （LED）*
分辨率: 1＇ 或 0.01° （可转换）
范围: ±370°
ABS/INC 模式转换、调零
[* 游标尺 （分度值: 1＇）: PH-14A]
• 参考线: 十字交叉细线
投影镜头: 10X [（172-184） （172-011: PH-14A）]
可选：5X, 20X, 50X, 100X
（20X, 50X, 100X: PH-14A）
放大精度
• 轮廓照明: ±0.1% 以下
• 表面照明: ±0.15% 以下
最大工件高度: 参见投影能力（H） 以下
轮廓照明
• 光源: 卤素灯泡 （24V, 150W）
• 光学系统: 远心系统
• 功能: 2-step 高／低亮度转换、
吸热光片、冷却风扇
表面照明
• 光源: 卤素灯泡 （24V, 150W）
（24V, 150W: PH-14A）
• 光学系统: 垂直照明
• 功能: 可调冷凝镜片、
2-step 高／低亮度转换、
吸热光片、冷却风扇
调焦: 手动调焦
分辨率: 0.001mm 或 .0001"/0.001mm
（ 使用KA 计数器选件: PH-14A）
电源: 100 - 240V AC, 50/60Hz
重量: 152kg （140kg: PH-14A）
