万濠影像仪VMS-3020G- 详细介绍：

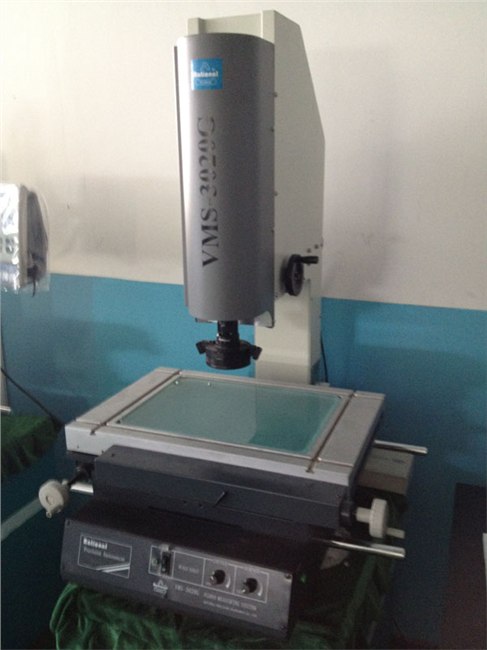

万濠影像仪VMS-3020G
产品名称：万濠影像测量仪、影像仪、二次元测量仪
产品用途:
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
产品特点：
1.多种形式光源，保证满足多样性测量要求；
2.多种数据处理、显示、输入、输出功能；
3.工件摆正功能非常实用；
4.激光指示器专利技术方便对焦和定位；
5.脚踏开关与软件配合，操作更简便。
技术规格参数：
|
工 作 台 |
型 号 | VMS-1510G/VMS-1510F | VMS-2010G/VMS-2010F | VMS-2515G/VMS-2515F | VMS-3020G/VMS-3020F | VMS-4030G/VMS-4030F |
| 金属台尺寸(mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| 运动行程(mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| Z轴升降行程（mm） | 200（特殊订购达400） | |||||
| 截面原点一致性误差(μm) | G型：E0≤30（Z轴升降行程每100mm）; F型：E0≤20（Z轴升降行程每100mm） | |||||
| X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) | ||||||
|
影 像 系 统 |
F型 | G型 | ||||
| 1/2”彩色CCD摄像机 | 1/3”彩色CCD摄像机 | |||||
| 变倍镜头倍率：0.7X~4.5X | 变倍镜头倍率：0.7X~4.5X | |||||
| 视频倍率：20~128X | 视频倍率：26.6~171X | |||||
| 物方视场：11.1mm~1.7m | 物方视场：8.1mm~1.3m | |||||
| 表面光源与透射光源均用LED，亮度可调 | ||||||
建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
