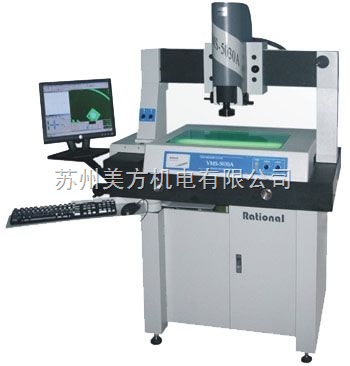

苏州万濠大影像仪VMS-5030A- 详细介绍：
苏州万濠大影像仪VMS-5030A、VMS-5030A、全自动影像仪、苏州万濠VMS-5030A影像仪
万濠VMS-5030A产品用途及特点：
该仪器以二维测量为主,包括点、线、圆弧、矩形等几何元素和零件的长度、角度、轮廓外形、表面形状等。也能做三维测量，如台阶的高度、孔或槽的深度等。广泛的应用于机械、电子、仪表、
塑胶等行业。该机具有以下特点
产品用途：
该仪器以二维坐标测量为主，包括点、线、圆弧、矩形等几何元素和零件的长度、角度、轮廓外形、表面形状等。也能做三维辅助测量，如台阶的高度、孔或槽的深度等。广泛的应用于机械、电子、仪表、塑胶等行业。
产品特点：
(1)固定式工作台及花岗石底座，稳定性好，精度高，可测量较大较重工件而不影响精度
(2)X向、Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度
(3)自主开发QMS3D-M软件，高清晰进口1/2"彩色摄像机
(4)软件辅助调光，便于使用者知道光是否过度饱和
(5)可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量
(6)可实现高度辅助测量
(7)光栅尺分辨力为0.5μm
(8)脚踏开关与软件配合，操作更简便
技术规格参数：
|
型号 |
VMS-5030A | |||||
|
工 作 台 |
金属台尺寸(mm) | 700×450 | ||||
| 玻璃台尺寸(mm) | 550×350 | |||||
| 运动行程(mm) | 500×300 | |||||
| X、Y、Z数显分辨力 | 0.5μm | |||||
| 示值误差 | E1XY=（2.5+L/100）μm(L为被测长度，单位：mm) | |||||
| 外形尺寸（mm） | 1600×800×1660 | |||||
| 仪器重量（kg） | 500 | |||||
| Z轴升降行程（mm） | 200 | |||||
| 仪器配件 | 1X 镜筒（标配） | 0.5X 镜筒（选配） | 工作距离（mm） | |||
| 变倍镜头 | 0.7-4.5X | 0.7-4.5X | ||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | ||
| 1X（标配） | 20-128X | 11.1-1.7 | 10-64X | 22-3.4 | 92 | |
| 2X（选配） | 40-256X | 5.5-0.9 | 20-128X | 11.1-1.7 | 36 | |
|
影像系统 |
彩色CCD摄像机 | |||||
| 变倍镜头倍率：0.7X~4.5X；视频倍率：20~128X（19.5”显示器，分辨率1440*900） | ||||||
| 物方视场：11.1mm~1.7m | ||||||
| 电源：AC 100-240V 50/60Hz. 功率：1800W (不包含电脑) | ||||||
