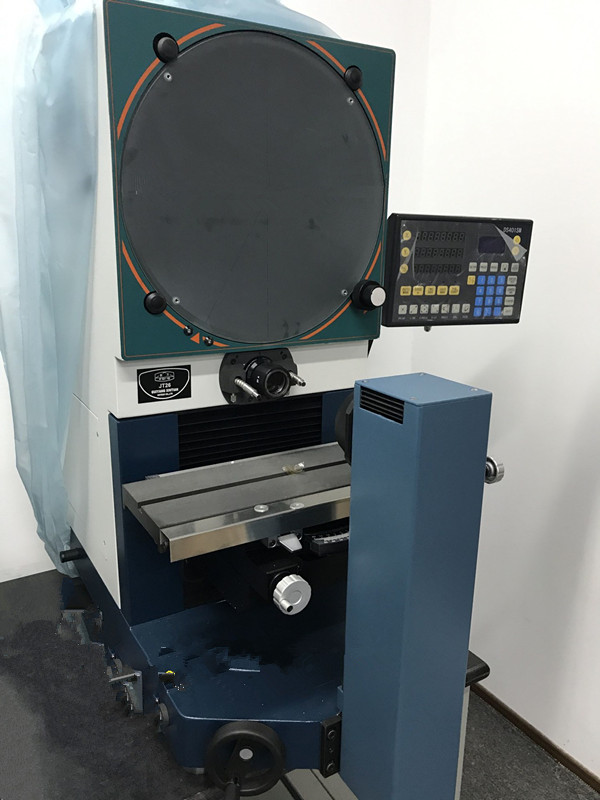

新天光电卧式投影仪JT26 φ400mm

新天光电卧式投影仪JT26 φ400mm

新天光电卧式投影仪JT26 φ400mm

应用领域：

投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器，应用领域非常广泛。

典型测量对象有：在汽车制造业，检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸；在电子行业，检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸；在塑料橡胶业，检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数；在机械制造业，检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸；在钟表行业，检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。在航空航天业，检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。

产品用途：

新天JT26卧式光学投影仪能高效率地检测各种形状复 杂工件的轮廓和表面形状，例如：样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。仪 器广泛地用于机械制造业、仪器仪表和电子行业等有关厂矿的计量室和车间。

产品特点
1.产品 结构通用性强，外形美观，操作方便；
2.工作台升降传动 采用进口V型直线导轨，传动轻便、舒适；
3.透射照明强 度分高低两档可调，适应于不同工件的测量；
4.光学系统 品质优良，物镜成像清晰，放大倍率准确；
5.反射照明采 用光纤传输，体积小、照度高，使用方便；
6.工作台采用 铸铝加工，测量范围大，重量轻；
7.仪器测量精度高，性 能稳定可靠。

技术参数：

投影屏

投影屏尺寸：φ400mm

投影屏旋转范围： 0°~360°

旋转角度分辨率：1′

旋转角度准确度：4′

工作台

物镜

放大倍率误差：0.08％

照明光源

透射照明：24V150W卤钨灯

反射照明：24V150W卤钨灯（带反射杯）

环境要求

室温20℃±5℃，相对湿度40%－70％RH

仪器外形尺寸（mm）：长 687×宽 443×高 942

仪器质量：150kg
