QuantuMike (快进千分尺）

品牌信赖的证明，三丰测量工具的起点

QuantuMike (快进千分尺)

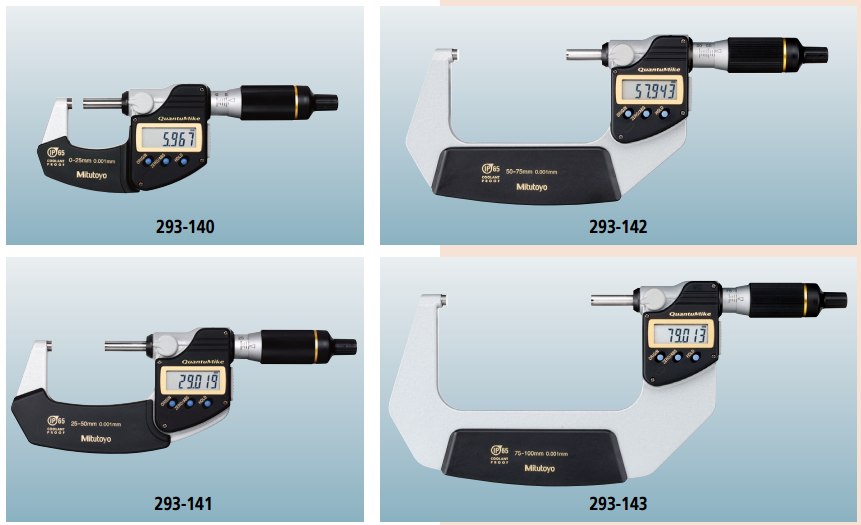

293 系列 — IP65 防冷却液千分尺，进给速度达到 2mm/rev MDE-MJ/PJ

• 先进的开拓技术创造了下一代千分尺。这是 自詹姆斯 · 瓦特发明仪器以来，千分尺中最 具革命性的进步。

• 采用粗螺纹时，微分筒每转一圈测微螺杆进 给达到 2mm，测量速度得以提高。由于最 新高精度螺纹切割和测试技术，使螺距的增 加成为可能。

QuantuMike (快进千分尺) 装有功能锁，在测 量过程中能防止错误的移动原点。

• 使用时，微分筒上有参考标记，固定套管上 提供刻度尺，从而能检测得到每毫米位移， 提供额外保障

• 三丰公司专利的棘轮套管测力装置 * 可保证 测量结果的重复精度。将测微螺杆轴向的微 振动传输至测量面，以提供恒定的测力，实 现与工件的良好接触。定压作用既来自套管 也来自限速器，因此，定压装置非常易于使 用，即使在单手测量时。可通过声音确认加 压状态，限速器可实现测量悬殊尺寸时所需 要的快速测微螺杆进给。

* 该专利已注册于日、美、中、德、英、法。

• 293-140/141/145/146 型获得 2008 年日 本优良设计大奖 .

• QuantumMike 点名称来自于 Quantum 和 千分尺。表达我们相信此工具会在千分 尺工效学上带来量的飞跃。

• 具备数据输出功能的千分尺可建立统计过程 控制系统和测量网络系统，共享质量信息。 (参见 A-3 页)

• 有一系列的便捷的接口输入工具，能使测 量数据转换成键盘信号，或者直接把他们 输入到现成的电子制表软件中的单元格中如 Excel。(参见 A-5 页)。

• 本品优异的防油、防水、防尘功能 (尘 / 水 防护等级达到 IP65 防护等级) 使其可用于包 括冷却液溅洒的加工环境。

• 测量面 : 硬质合金。

IP等级 等级 6: 防尘 不允许灰尘渗入 等级 5: 防喷射 从任何方向直接喷射的水不会产生负面影响

规格 尘／水防护等级: 达到IP65防护等级(IEC60529)*2

测力： 7 - 12N 电池: SR44 (1 个), 938882用于初步的 操作检查 (标准附件) 长度标准: 电磁旋转传感器 电池寿命: 正常使用情况下约为1.2 年 标准配件： 量杆, 1件 (不包括0-25mm型) 扳手(No.301336), 1件 *2: 使用后需喷涂防腐涂料。

功能 单位: mm

原点设置(ABS绝对测量系统) 按原点按钮，在当前测微螺杆位置重置ABS原点。根 据尺寸不同，可设置原点值。

零点设置(INC增量测量系统) 短按ZERO/ABS按钮，在当前测微螺杆位置显示设置 到零点，切换到增量测量模式，长按按钮重置为ABS 测量模式

数据保持： 按保留按钮，冻结显示屏的当前值，这个功能对能 见度不好的情况下保存测量结果很有用。当在读数 记录前，仪器必须从工件上移除的情况下。

功能锁 这个功能允许锁定原点(原点设置)功能和调零(零点 设置)功能，防止这些点被意外重置。

自动电源开/关 仪器空闲大约20分钟后，LCD显示屏上的读数会消 失、但是读数和测量模式被保留，旋转测微螺杆， 使LCD评上的读数再次显现。

数据输出*3 带有此功能的千分尺型号有输出端口，用于将测量 数据转到统计过程控制(SPC)系统

错误警报： 如果LCD屏幕上出现溢流，或者计算错误，错误信息 出现在LCD屏上，测量功能停止。这会防止仪表给出 错误读数。当电池电压低于某一值，测量无法正常 进行前，低电池电压警报信号器会出现，提醒用户 更换电池。

*3: 只适应于带SPC数据输出的型号

选件

(仅支持带数据输出的型号) 带有输出开关的电缆

1m: 05CZA662

2m: 05CZA663 USB Input Tool USB-ITN-B (2m):

No. 06ADV380B 详细信息参见A-17页

公制型

规格

*1不包括量化偏差
