三丰Mitutoyo指针式厚度表7321- 详细介绍：
三丰Mitutoyo指针式厚度表7321
厚度表
547, 7系列
厚度表带有一个方便的握柄、拇指触发器表和弹性心轴，可进行快速高效的检测。型号齐全，应用更广泛。
特点
1.应用范围广，具有多种测量面 (心轴和测砧上)。
厚度表集三丰公司最为用户青睐的 IDC 和 IDS 系列 Digimatic 厚度表于一体，采用液晶读数显示以及 SPC 数据输出，真正实现无误读。
3.547-401 (547-400S) 系列是测量纸张、胶片、金属丝、金属薄板等类型材料的理想工具。
数显型技术参数
精度:参见性能参数 (不包括量化偏差)
分辨率:
0.01mm 型 0.01mm
0.001mm 型 0.001mm/0.001mm
.0005'/0.01mm 型 .0005'/0.01mm
.00005'/0.001mm 型 .0005'/.0001'/.00005'/0.01mm/0.001mm
显示: 液晶显示
长度基准: ABSOLUTE 静电线性编码器
最大反应速度: 无限制
测力: 参见性能参数
轴套外径: 8mm (ISO/JIS型) 或3/8'(ANSI/AGD型)
电池: SR44 (一个)，938882
电池寿命: 正常使用情况下约为7,000小时
尘／水防护等级:达到 IP42或IP53防护标准 (防尘型)
数显型功能
原点设置／预调、调零、GO/±NG判断、计数方向转换、自动电源开／关、简单计算、函数锁定、数据输出、英制／公制转换 (英制／公制型)
警告:低电压、 计算错误、溢出错误、公差极限设置错误
选件
905338:用于数显型的SPC电缆 (1m)
905409:用于数显型的SPC电缆 (2m)
02AZD790F:用于U-WAVE的SPC 电缆 (160mm)
902011:心轴提升杆 (ISO/JIS型)*
902794:心轴提升杆 (ANSI/AGD型)*
137693:心轴提升吊钩**
540774:心轴提升电缆
125317:备用橡胶保护套 (用于防尘型)
02ACA571: 用于25mm/1'型号的附加心轴弹簧***
02ACA773: 用于50mm/2'型号的附加心轴弹簧***
* 仅用于12mm/.5'型号
** 可用于25mm/1'或50mm/2'型号
*** 千分表反向定位时使用
性能参数:
公制型/数显型
|
测量范围 |
货号 |
分辨率 |
精度 |
测力 |
备注 |
|
0-12mm |
547-401 |
0.001mm |
±3µm |
3.5N以下 |
高精度型、硬质合金心轴／测砧 |
|
0-10mm |
547-301 |
0.01mm |
±20µm |
1.5N以下 |
标准型、陶瓷心轴／测砧 |
|
0-10mm |
547-321 |
0.01mm |
±20µm |
1.5N以下 |
大进深型、陶瓷心轴／测砧 |
|
0-10mm |
547-313 |
0.01mm |
±20µm |
1.5N以下 |
镜片厚度 |
|
0-10mm |
547-315 |
0.01mm |
±20µm |
1.5N以下 |
凹槽深度 |
|
0-10mm |
547-360 |
0.01mm |
±20µm |
1.5N以下 |
管壁厚度 |
英制/公制型-----数显型
|
测量范围 |
货号 |
分辨率 |
精度 |
测力 |
备注 |
|
0 - .47' |
547-400S / |
.00005'0.001mm |
±3µm |
3.5N以下 |
高精度型、硬质合金心轴／测砧 |
|
0 - .4'/ 0 - .47'* |
547-300S / 547-500* |
.0005'/0.01mm |
±20µm |
1.5N以下 |
标准型、陶瓷心轴／测砧 |
|
0 - .4'/ 0 - .47'* |
547-320S / 547-520* |
.0005'/0.01mm |
±20µm |
1.5N以下 |
大进深型、陶瓷心轴／测砧 |
|
0 - .4'/ 0 - .47'* |
547-312S / 547-512* |
.0005'/0.01mm |
±20µm |
1.5N以下 |
镜片厚度 |
|
0 - .4'/ 0 - .47'* |
547-316S / 547-516* |
.0005'/0.01mm |
±20µm |
1.5N以下 |
凹槽深度 |
|
0 - .4'/ 0 - .47'* |
547-361S / 547-561* |
.0005'/0.01mm |
±20µm |
1.5N以下 |
管壁厚度 |
*使用ID-S Digimatic千分表，可选用带有.0001'/0.001mm分辨率ID-S系列千分表的标准型 (547-526)。
公制型----指针式
|
测量范围 |
货号 |
表盘读数值 |
精度 |
测力 |
备注 |
|
0-1mm |
7327 |
0.001mm |
±5µm |
1.4N以下 |
精细表盘读数、陶瓷心轴／测砧 |
|

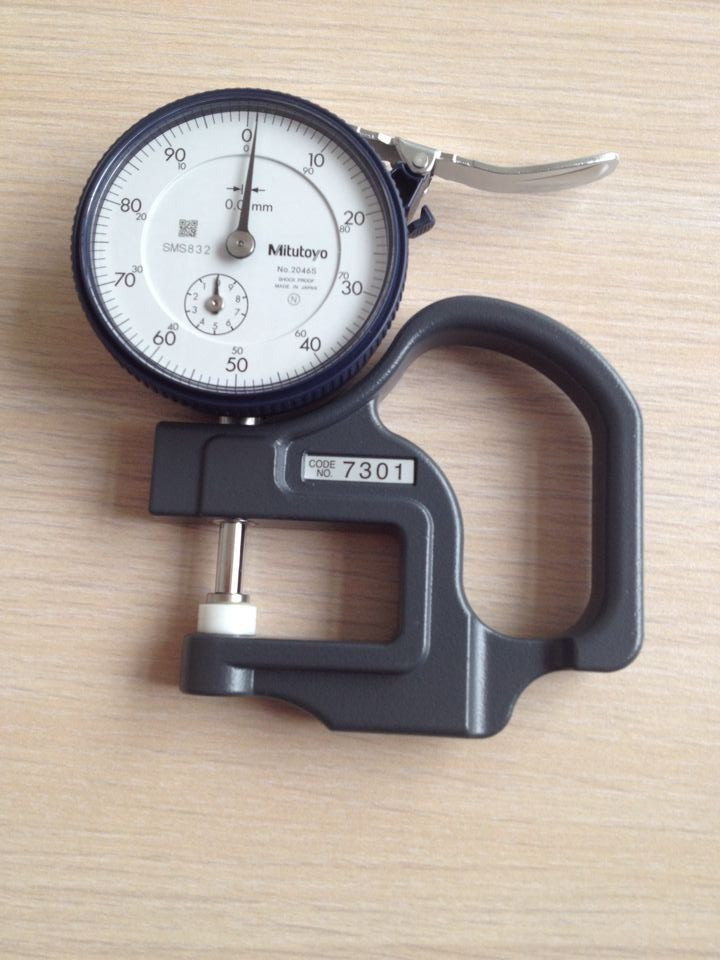

0-10mm |
7301 |
0.01mm |
±15µm |
1.4N以下 |
标准型、陶瓷心轴／测砧 |
|
0-10mm |
7305 |
0.01mm |
±20µm |
2.0N以下 |
标准型、陶瓷心轴／测砧 |
|
0-10mm |
7321 |
0.01mm |
±15µm |
1.4N以下 |
大进深型、陶瓷心轴／测砧 |
|
0-10mm |
7323 |
0.01mm |
±22µm |
2.0N以下 |
大进深型、陶瓷心轴／测砧 |
|
0-10mm |
7313 |
0.01mm |
±15µm |
1.4N以下 |
镜片厚度 |
|
0-10mm |
7315 |
0.01mm |
±15µm |
1.4N以下 |
凹槽深度 |
|
0-10mm |
7360 |
0.01mm |
±15µm |
1.4N以下 |
管壁厚度 |
公制型----指针式
|
测量范围 |
货号 |
表盘读数值 |
精度 |
测力 |
备注 |
|
0 - .05' |
7326S |
.00005' |
±5µm |
1.4N以下 |
精细表盘读数、陶瓷心轴／测砧 |
|
0 - .5' |
7300S |
.001' |
±15µm |
1.4N以下 |
标准型、陶瓷心轴／测砧 |
|
0 - 1' |
7304S |
.001' |
±20µm |
2.0N以下 |
标准型、陶瓷心轴／测砧 |
|
0 - 1' |
7322S |
.001' |
±22µm |
2.0N以下 |
大进深型、陶瓷心轴／测砧 |
|
0 - .5' |
7312S |
.001' |
±15µm |
1.4N以下 |
镜片厚度 |
|
0 - .5' |
7316S |
.001' |
±15µm |
1.4N以下 |
凹槽深度 |
|
0 - .5' |
7361S |
.001' |
±15µm |
1.4N以下 |
管壁厚度 |
