苏州万濠高性价比万濠正像型投影仪CPJ-3020AZ- 详细介绍：
苏州万濠高性价比万濠正像型投影仪CPJ-3020AZ
万濠高精度轮廓投影仪

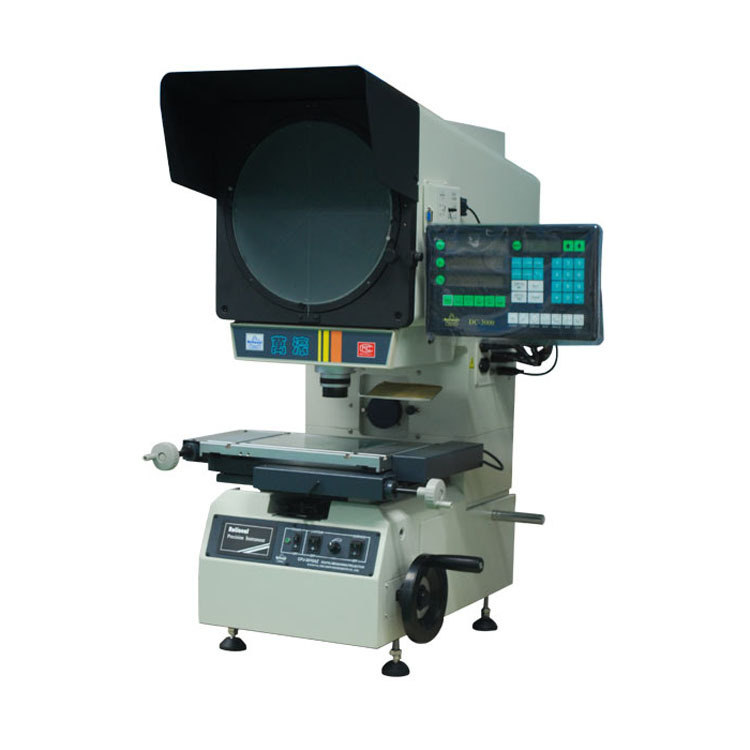

产品图片：
万濠高性价比万濠正像型投影仪CPJ-3020AZ产品用途
CPJ系列数位元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
苏州万濠高性价比万濠正像型投影仪CPJ-3020AZ产品特点
CPJ-3000A系列数字式测量投影仪整机质量优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000，数据输出和采样十分方便，使测量更快捷，效率更高。
● 不必因上下颠倒，左区分而烦恼
● ((3+L/75)可达国外同等仪器精度
● 升降调焦
● 专业光学加工工艺，确保成像清晰
● 工作台采用镀铬工艺，比烤漆的硬度与平面度强很多，确保使用年限长，不易损伤
● 可选配寻边器（专利产品），实现自动寻遍，寻边器重复精度2μ以内，减少人为误差
● 采用T型槽工作台，方便各种夹治具的安全，并不受限制
● 配置了脚踏开光，操作更便捷
● 可根据客户需求配置软件
● 防尘性和抗干扰性强
● 操作维护简便
苏州万濠高性价比万濠正像型投影仪CPJ-3020AZ技术规格参数
| 仪器型号 | 正像型 CPJ-3020AZ | ||||||||||||||||||||
| 工作台 | 金属台面尺寸(mm) | 404*228 | |||||||||||||||||||
| 玻璃台尺寸(mm) | 260*160 | ||||||||||||||||||||
| X坐标行程(mm) | 200 | ||||||||||||||||||||
| Y坐标行程(mm) | 100 | ||||||||||||||||||||
| Z坐标行程(mm) | 100（调焦） | ||||||||||||||||||||
| 仪器测量精度(μm) | 3+L/75(L为被测长度,单位：mm) | ||||||||||||||||||||
| X、Y坐标数显分辨率 | 0.5μm | ||||||||||||||||||||
| 外形尺寸 | 长*宽*高(mm)780*780*1120 | ||||||||||||||||||||
| 仪器重量 | 单位（kg）160 | ||||||||||||||||||||
| 投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300刻有米字线） | |||||||||||||||||||
| 投影旋转范围 | 0~360° | ||||||||||||||||||||
| 旋转角度数显分辨率 | 1 ′ 或0.01° | ||||||||||||||||||||
| 物镜 |
|
||||||||||||||||||||
| 仪器电源 | 110V/220V(AC) 50/60Hz 总功率400W | ||||||||||||||||||||
| 建议放置台 | 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm) | ||||||||||||||||||||
| 资料处理系统 | DC-3000 多功能资料处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232资料输出 | ||||||||||||||||||||
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 | ||||||||||||||||||||
| 冷却方式 | 强制风冷(3轴流风扇) | ||||||||||||||||||||
| 仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
"
