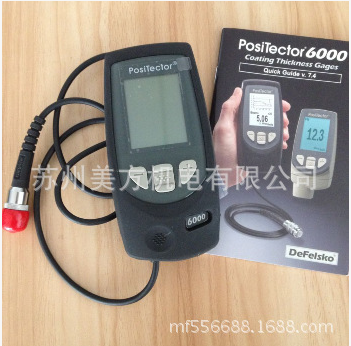

涂层测厚仪介绍涡流测厚仪是一种小型便携式仪器。用于检测各种非磁性金属基体上非导电覆盖层的厚 度。例如：铝型材、铝板、铝管、铝塑板、铝工件表面的阳极氧化层或涂层。涡流测厚仪用于检测各种非磁性金属基体上非导电覆盖层的厚度。例如铝型材、铝板、 铝管、铝塑板、铝工件表面的阳极氧化层或涂层。涡流测厚仪适于在生产现场、销售现场或施工现场对产品进行快速无损的膜厚检查。涡流测厚仪可用于生产检验、 验收检验和质量监督检验。

　　涡流测厚仪的主要部件的结构特点：

　　1. 膜厚校正片   膜厚校正片是仪器的计量基准。涡流测厚仪的膜厚校正片全部经过技术监督部门的检测，附有检测报告。这一点在国内外仪器中都是少见的。它保证了仪器计量的准确性和可靠性。

　　2. 探头   测厚仪最容易损坏的部件是探头，涡流测厚仪对探头做了特殊的耐久性设计，具有防磕碰、防水、探头线防折曲等防护功能。

　　3. 探头线   由于仪器使用频率很高，探头线就成了易损件。一般国产仪器的探头用不了多久就会出现故障，多数问题出在探头线上。涡流测厚仪使用的探头线是在进口定做的。这种导线最初用于机器人，据称可经受几百万次的曲折。

　 　4. 久经考验   铝型材行业是使用环境最恶劣的，对膜厚检测的要求也最高，要求对每根型材测试两端的膜厚。测厚仪每天要测试上千次。探头还要时常受到水或氧化槽液的侵蚀， 磕磕碰碰时有发生。目前国产涡流测厚仪有多个品牌，但是只有 ED300 及早期产品 ED200 是可以在这种场合长期使用的。目前几乎每一家铝型材厂都在使用测厚仪，而其他国内品牌，加上进口仪器的总使用量还不及本仪器的 1/3。以上足以说明本测厚仪性能之优良。铝型材行业用得住的测厚仪，在其他行业应用当然毫无问题。

　　涡流测厚仪采用高频交流信 号在测头线圈中产生电磁场，测头靠近导体时，就在其中形成涡流。测头离导电基体愈近，则涡流愈大，反射阻抗也愈大。这个反馈作用量表征了测头与导电基体之 间距离的大小，也就是导电基体上非导电覆层厚度的大小。由于这类测头专门测量非铁磁金属基材上的覆层厚度，所以通常称之为非磁性测头。非磁性测头采用高频 材料做线圈铁芯，例如铂镍合金或其它新材料。与磁感应原理比较，主要区别是测头不同，信号的频率不同，信号的大小、标度关系不同。与磁感应测厚仪一样，涡 流测厚仪也达到了分辨率0.1um，允许误差1%，量程10mm的高水平。

　　涡流测厚仪采用电涡流原理的测厚仪，原则上对所有导 电体上的非导电体覆层均可测量，如航天航空器表面、车辆、家电、铝合金门窗及其它铝制品表面的漆，塑料涂层及阳极氧化膜。覆层材料有一定的导电性，通过校 准同样也可测量，但要求两者的导电率之比至少相差3-5倍。虽然钢铁基体亦为导电体，但这类任务还是采用磁性原理测量较为合适
