数显高度尺介绍杠杆百分表轻松搞定齿向精确度查验
发布时间:2016-10-21   点击次数:2002次

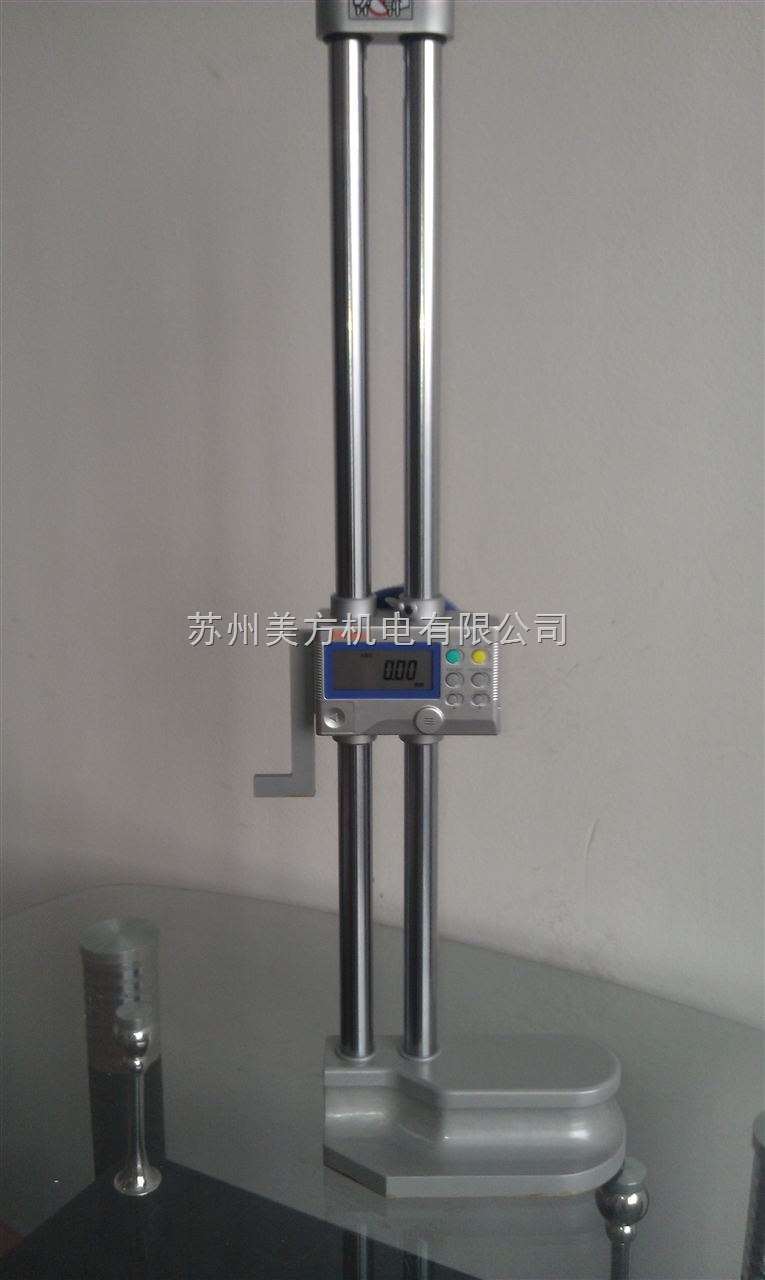

数显高度尺


美方机电是数显高度尺行业里一个资深品牌,基于专业的数显高度尺销售,以强大的技术团队不断拓展

数显高度尺介绍杠杆百分表轻松搞定齿向精确度查验

杠杆百分表俗语也叫杠杆表或靠表,因其体积小、精度高,所以适应于一般百分表难以测量的场合。杠杆百分表可用于比照测量的方法测量实习标准也可以测量小孔、凹槽、孔距、坐标标准以及用于测量形位差错。

1、用调好零位的杠杆百分表去测量齿轮处于水平方向的某一个齿面,使该齿大小端的齿面最高点都处在百分表的零位上。此时,该齿面的延伸线与齿轮轴线重合。

数显高度尺,大理石构件,三丰测高仪

2、摇晃分度盘依次进行分齿,并测量大小端读数是不是共同,若读数共同,说明该齿侧方向齿向精度是合格的,否则,该项精度有差错。一侧齿测量结束后,将百分表测头改成反方向,用相同的方法测量轮齿另一侧的齿向精度。

3、把锥齿轮套入测量心轴,而心轴装夹于分度头上,调整分度头主轴使其处于精确的水平方位。

4、将杠杆百分表安装在游标高度尺上面,用杠杆百分表找出测量心轴上母线的最高点,并调整零位,将游标高度尺连同杠杆百分表降下一个心轴半径标准,此时百分表的测头零位恰好处在锥齿轮的基地方位上。

通过以上的介绍,如您对数显高度尺还有任何的疑问,欢迎您点击咨询我们的在线客服,我们将竭诚为您服务。
