天准全自动影像测量仪VMG10122C- 详细介绍：
天准全自动影像测量仪VMG10122C
天准全自动影像测量仪VMG10122C简单介绍：

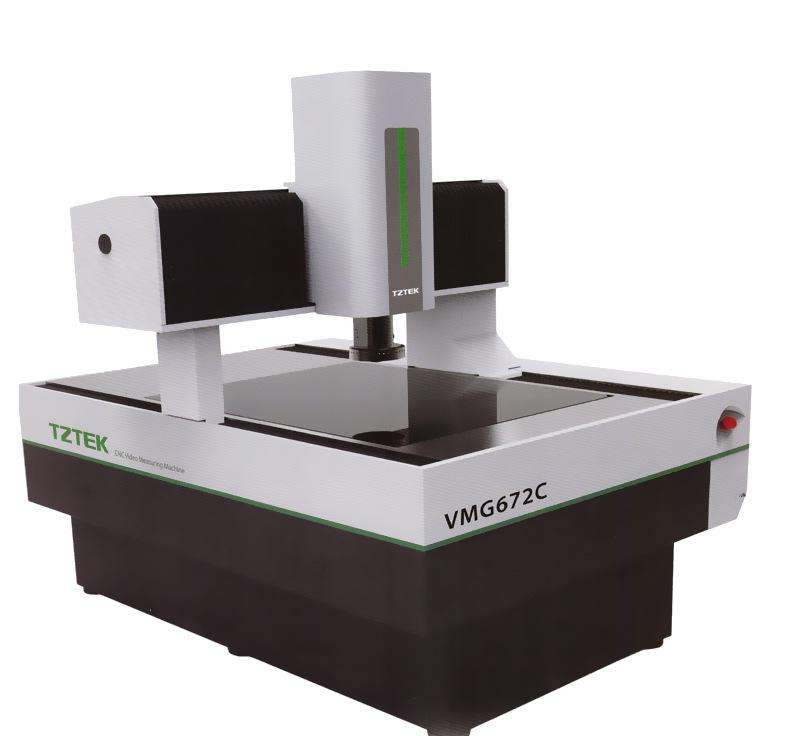

VMGC是一款龙门式自动影像测量仪系列产品，继承VMGU大行程、高效率等尖端技术，在满足全备的测量功能的基础上，以经济实用的配置，为企业节约成本，提升效率。VMGC配备专业的Vispec影像测量软件，智能化的操作和严密的科学算法，让测量更加精准。
特点：
1.采用龙门式机械主体结构，四轴CNC控制，满足大行程测量需求；
2.天然花岗岩机台，稳定性高，极大降低测量误差；
3.自动化操作，可通过鼠标和手柄等单独或协作控制；
4.TZTEK自动变倍光学镜头，智能化调节倍率；
5.程控式6环8区环形表面光源，LED轮廓光源，256级可调亮度；
6.智能化自动对焦测高功能，同时可加装接触式测头；
7.提供多种规格标准配置，并可根据要求进行个性化定制。
技术参数：
| 型号 | VMG452C | VMG672C | VMG10122C | VMG12162C | VMG15202C | |
| 行程(mm) | 450×550×250 | 650×750×250 | 1050×1250×250 | 1250×1650×250 | 1550×2050×250 | |
| 外部尺寸(mm) | 1195×1532×1717 | 1395×1732×1717 | 1860×2412×1747 | 2055×2812×1747 | 2375×3412×1797 | |
| 重量(kg) | 1210 | 1630 | 3300 | 4260 | 6950 | |
| 承重(kg) | 80 | 60 | ||||
| 测量精度 | XY轴* | E2=3.5+L/200 | E2=4.0+L/200 | E2=5.5+L/200 | E2=5.8+L/200 | |
| Z轴** | E1=(5.0+L/200)μm | |||||
| 速度 | XY轴 | 400mm/s | ||||
| Z轴 | 100mm/s | |||||
| 光栅尺 | 1.0 μm Renishaw光栅尺 | |||||
| 导轨 | Hiwin | |||||
| 图像传感器 | 130万像素数字彩色相机 | |||||
| 光源** | 轮廓光 | LED冷光源，256级亮度可调 | ||||
| 表面光 | 6环8区LED冷光源，各段独立操控，256级亮度可调 | |||||
| 光学镜头 | 6.5:1连续变倍 | |||||
| 放大倍率*** | 光学放大倍率：0.7～4.5×；影像放大倍率：24～157× | |||||
| 软件 | Vispec测量软件（VMG版） | |||||
| 运动控制 | 自主专利的CNC直流伺服系统 | |||||
| 工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | |||||
| 振动<0.002g，低于15Hz | ||||||
| 电源 | 220V/50Hz/10A | |||||
测量元素：
* L表示测量长度，以毫米为单位。
**Z轴的机械精度，聚焦的精度与工件表面有很大关系。
*** 同轴光可选配，技术参数同轮廓光。
*** 放大倍率为近视值，具体指与显示器的尺寸以及显示器的分辨率相关；客户可根据需求选配0.5×或2×附加镜，实现影像放大倍率12～78.5×或48～314×。
应用行业
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
