三丰Mitutoyo三坐标测量仪S544+SP25M- 详细介绍：

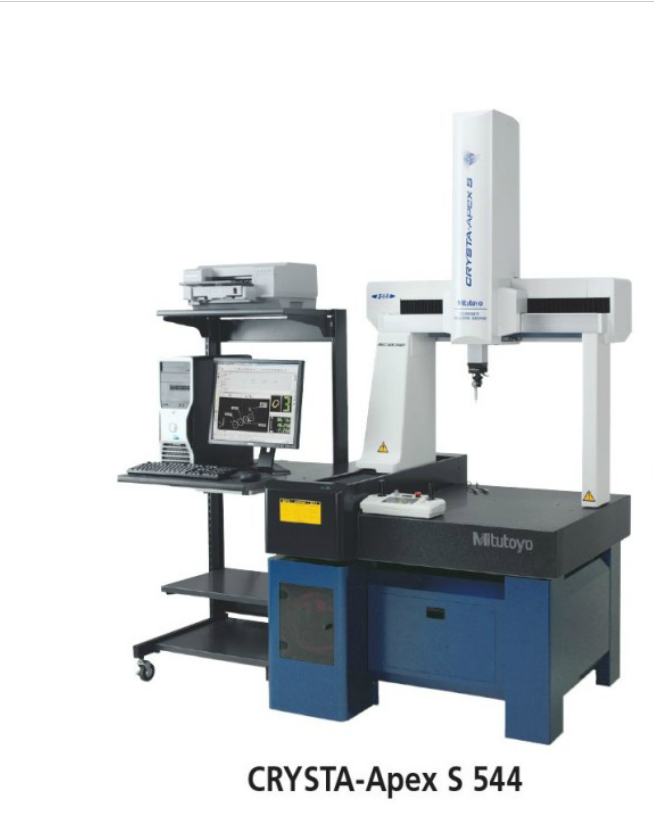

三丰Mitutoyo三坐标测量仪S544+SP25M
三坐标测量机 最高端的精密测量技术结晶 - 三维坐标测量
特点：
标准 CNC 三坐标测量机 MICROCORD CRYSTA-Apex S500/700/900 系列
• CRYSTA-Apex S500/700/900 系列是实现了高精 度 (1.7um)、高速度和高加速度的 CNC 三坐 标测量机。本系列有适合不同工件尺寸的多 种型号，使测量更具灵活性。
• 检测各轴位置的标尺配有高精度三丰专用线 性编码器，具有极高的检测功能和高精度控 制功能，通过各种结构、控制、零件加工和 组装等技术实现高精度测量。
• 安装主机地点的地板振动可能导致测量值 的 变 化，CRYSTA-Apex S500/700/900 系 列 可以安装选件自动调平的空气弹簧隔振台， 隔振台不仅可以隔离地板振动对主机的影 响，还可以使用传感器检测由于坐标轴移 动或者工件放置引起的负载变化，并能快 速将三坐标主机调水平。
技术参数：
| 型号 | CRYSTA-Apex S 544 | CRYSTA-Apex S 574 | CRYSTA-Apex S 776 | CRYSTA-Apex S 7106 | CRYSTA-Apex S 9106 (Z600) /9108 (Z800 | CRYSTA-Apex S 9166 (Z600) /9168 (Z800) | CRYSTA-Apex S 9206 (Z600) /9208 (Z800) | |
| 测量范围 | X 轴 | 500mm | 700mm | 900mm | ||||
| Y 轴 | 400mm | 700mm | 700mm | 1000mm | 1000mm | 1600mm | 2000mm | |
| Z 轴 | 400mm | 600mm | 600mm/800mm | |||||
| 最大测量速度 | 8mm/s | 8mm/s | 8mm/s (3mm/s 型为Z800) | |||||
| 驱动速度 |
各轴8-300mm/s (CNC模式)， 最大合成加速度519mm/s 0-80mm/s (J / S模式：高速) 0-3mm/s (J / S模式：低速) 0.05mm/s (J / S模式：精细速度) |
各轴8-300mm/s (CNC模式)， 最大合成加速度519mm/s 0-80mm/s (J / S模式：高速) 0-3mm/s (J / S模式：低速) 0.05mm/s (J / S模式：精细速度) |
各轴8-300mm/s (CNC模式)， 最大合成加速度519mm/s 0-80mm/s (J / S模式：高速) 0-3mm/s (J / S模式：低速) 0.05mm/s (J / S模式：精细速度) |
|||||
| 最大加速度 | 各轴 1333mm/s 2 , 最大合成加速度 2309mm/s 2 | 各轴 1333mm/s 2 , 最大合成加速度 2309mm/s 2 | 各轴 1333mm/s2 (Z800型为1000mm/s2) 最大合成加速度 2309mm/s2 (Z800型为1732mm/s2) | |||||
| 分辨力 | 0.0001mm (0.1µm) | 0.0001mm (0.1µm) | 0.0001mm (0.1µm) | |||||
| 导向系统 | 各轴均采用气浮轴承 | 各轴均采用气浮轴承 | 各轴均采用气浮轴承 | |||||
| 最大测量高度 | 545mm | 800mm | 800mm (Z=600mm)/1000mm (Z=800mm) | |||||
| 最大负载 | 180kg | 800kg | 1000kg | 1200kg | 1500kg | 1800kg | ||
| 重量 (包括控制装置和安装工作台) | 515kg | 625kg | 1675kg | 1951kg |
2231kg (Z=600mm) 2261kg (Z=800mm) |
2868kg (Z=600mm) 2898kg (Z=800mm) |
3912kg (Z=600mm) 3942kg (Z=800mm) |
|
| 空气供给 | 气压 | 0.4MPa | 0.4MPa | 0.4MPa | ||||
| 消耗量 | 50L/min 正常情况下 (空气源: 100L/min) | 60L/min 正常情况下 (空气源: 120L/min) | 60L/min 正常情况下 (空气源: 120L/min) | |||||
注：虽然天然石材测量表面会根据石材的来源而有所差异，但其材料本身的高稳定性还是被广泛所应用。
●CRYSTA-Apex S 500/700/900 系列精度 JIS B7440-2 (2013)
| 使用测头 | 最大容许指示误差 (MPEE) | 最大容许探测误差 (MPEP） |
|
SP25M (测针: ø4×50mm) |
1.7+3L/1000(温度环境 1) 1.7+4L/1000(温度环境 2) |
1.7 |
|
TP200 (测针: ø4×10mm) |
1.9+3L/1000(温度环境 1) 1.9+4L/1000(温度环境 2} |
1.9 |
|
TP20 (测针: ø4×10mm) |
2.2+3L/1000(温度环境 1) 2.2+4L/1000(温度环境 2) |
2.2 |
注: (1) L = 测量长度 (mm); (2) 关于温度环境 1、 2请参照设置温度环境图表。
●CRYSTA-Apex S 500/700/900 系列扫描精度 JIS B7440-4(2013)
| 使用测头 | 最大容许扫描误差 (MPETHP) |
| SP25M(测针:ø4×50mm) | 2.3 |
●CRYSTA-Apex S 500/700/900 系列温度限制
| 温度环境 1 | 温度环境 2 | ||
|
可确保精度的 温度环境 |
温度范围 | 18 - 22ºC | 16 - 26ºC |
| 温度变化 |
每小时以内2.0K 24小时以内2.0K |
每小时以内2.0K 24小时以内5.0K |
|
| 温度梯度 | 每米1.0K以内 |
每米1.0K以内 |
|
