苏州万濠手动三坐标测量机CMS-564M- 详细介绍：

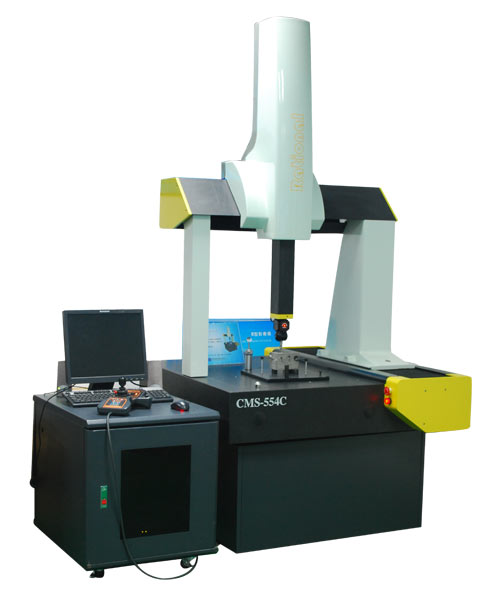

苏州万濠手动三坐标测量机CMS-564M
产品用途:
手动三坐标测量机系列能实现空间坐标点位的测量,方便地测量出各零件的三维轮廓尺寸,形位公差.它是集光、机、电、算于一体的精密测量仪器，它广泛地应用于机械制造、电子、汽车和航空天等工业中，它可以对箱体、导轨、缸体、机架等零件的尺寸、形状及相互位置进行检测。
技术规格参数:
|
型号 |
CMS-554M |
CMS-564M |
CMS-547M |
CMS-584M |
CMS-665M |
CMS-685M |
CMS-6105M |
CMS-8105M
|
|
|
行程(mm) |
X |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
800
|
| Y |
500 |
600 |
700 |
800 |
600 |
800 |
1000 |
100
|
|
| Z |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
600
|
|
|
仪器精度 |
空间精度 MPEE=(3.5+L/250)um 单轴精度 MPEE1=（3.0+L、250)um |
||||||||
|
|
分辩力：0.5um |
结构形式：移动桥式 |
总功率：50W(不包括电脑) |
||||||
| 系统特点 | 探测系统：NENISHAW WH20i 测量软件：M3D-M/RationalDMIS（手动）/QMS3D-M | ||||||||
|
外形尺寸(m) |
1.0×1.1×2.2 |
1.0×1.2×2.2 |
1.0×1.3×2.2 |
1.0×1.4×2.2 |
1.14×1.1×2.4 |
1.14×1.3×2.4 |
1.14×1.5×2.4 |
1.65×2.1×2.85
|
|
|
整机重量 |
700kg |
770kg |
840kg |
910kg |
900kg |
1040kg |
1180kg |
2460kg
|
|
|
最大承重 |
200kg |
200kg |
200kg |
200kg |
500kg |
500kg |
500kg |
1000kg
|
|
| 包装外形尺寸（m） | 1.45×1.37×2.1 | 1.45×1.47×2.1 | 1.45×1.57×2.1 | 1.45×1.67×2.1 | 1.35×1.75×2.4 | 1.35×1.75×2.4 | 1.35×1.95×2.4 |
1.9×2.5×2.4
|
|
|
电源：AC 100-240V 50/60Hz 温度范围：20±2℃ <1℃/h <℃/24h <1℃/m |
|||||||||
| 空气流量：120L/min（0.4MPa） 气源压力：0.5MPa 湿度：40%—70% | |||||||||
