万濠全自动三次元测量仪CMS-685C- 详细介绍：

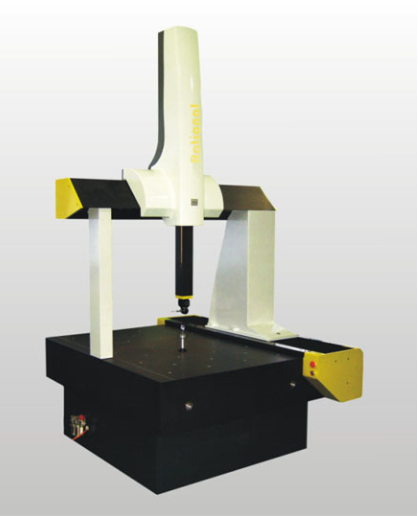

万濠全自动三次元测量仪CMS-685C
苏州万濠全自动三坐标测量机CMS-685C
产品用途：
全自动三坐标测量机系列采用移动桥式结构，显著提高了自身的运动性能。全花岗石工作台、导轨、横梁和Z轴，具有相同的温度特性和刚性，并通过有限元分析、动态特性分析，从而使整机有了较高的稳定性和可靠性。
全自动三坐标测广泛应用于机械制造、电子、汽车、五金、塑胶、模具等行业中，可以对工件的形状、尺寸和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
特点：
(1)整体式花岗石工作台，单边移动桥式结构，提高了运动性能，保证了整机机械系统的精确稳定
(2)全部导轨采用高精度空气轴承，预压设计，无磨损，运行更平稳，确保了机器优异的动态性能
(3)三轴导轨均采用高精度天然花岗石，使三轴具有相同的温度特性，具有良好的刚性和抗时效变形能力
(4)雷尼绍(RENISHAW)自粘带状金属反射光栅尺，使三轴具有相同的温度膨胀系数，增强了设备的稳定性
(5)功能强大的三坐标测量软件RationalDMIS，为您提供完美的测量解决方案，以及简洁友好的测量界面，易学易用
(6)配精密高效的空气处理系统，确保了压缩空气的良好品质
技术规格参数:
| 型 号 | CMS-554C | CMS-665C | CMS-886C | CMS-10108C | CMS-152010C | |
| CMS-574C | CMS-685C | CMS-8106C | CMS-10128C | |||
| CMS-584C | CMS-6105C | CMS-8126C | CMS-10158C | |||
| 行程(mm) | X | 500 | 600 | 800 | 1000 | 1500 |
| Y | 500 / 700 / 800 | 600 / 800 / 1000 | 800 / 1000 / 1200 | 1000 / 1200 / 1500 | 2000 | |
| Z | 400 | 500 | 600 | 800 | 1000 | |
| 空间精度 | MPEE＝(3.0＋L / 300)um | MPEE＝(3.5＋L / 200)um | ||||
| 分辨力：0.5um 结构形式：移动桥式 总功率：500W（不包括电脑） | ||||||
|
外形尺寸(m) |
1.21×1.3/1.5/1.6×2.33 | 1.31×1.4/1.6/1.8×2.53 | 1.65×1.9/2.1/2.3×2.85 | 1.85×2.1/2.3/2.6×3.25 | 3.2×3.3×3.9 | |
|
整机重量(kg) |
980/1120/1200 | 1100/1250/1400 | 2200/2460/2720 | 2600/2880/3300 | 9000 | |
|
最大承重(kg) |
500 | 800 | 1000 | 1500 | 3000 | |
|
包装外形尺寸(m) |
1.3×1.6/1.8/1.9×2.22 | 1.4×1.7/1.9/2.1×2.42 | 1.9×2.3/2.5/2.7×2.4 | 2.4×2.45/2.65/2.95×2.4 | 2.5×2.6×1.0 | |
