三丰Mitutoyo超细长型光栅尺539-259-10- 详细介绍：

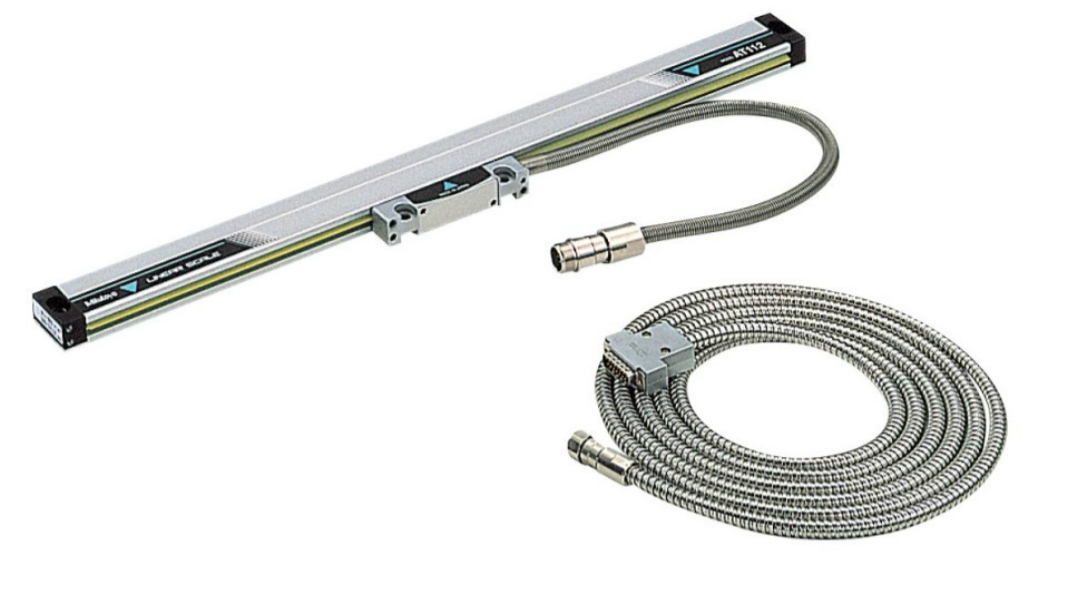

三丰Mitutoyo超细长型光栅尺539-259-10
AT112-F 光栅尺
539 系列 — 超细长型
产品特点：
1.装置截面尺寸为 15.4 × 30mm 的超细长型
2.可连接KA计数器、KLD计数器或PSU-200脉冲信号装置。
技术参数
有效测量范围: 50 - 1020mm
20ºC 时精度:
标准型 ( 5+5L/1000 ) µm
高精度型 ( 3+3L/1000 ) µm
L = 有效测量范围 ( mm )
输出波形:两路90º相移正弦波信号
最大响应速度:72m/min.
光栅刻度间距:20µm
参考点间距:50mm
尘／水防护等级:达到 IP53 防护标准
工作温度:0ºC - 45ºC
选件
09AAA033A:延长电缆 ( 2m )
09AAA033B:延长电缆 ( 5m )
09AAA033C:延长电缆 ( 7m ）
规格：
| 型号 | AT112-F |
| 有效测量范围 | 50 - 1020mm (共19种型号 |
| 精度 (20ºC) | (3+3L0/1000)µm |
| 输出波形 | 两路90º 相位差正弦波信号 |
| 最大响应速度 | 50m/min |
| 光栅刻度间距 | 20µm |
| 参考点间距 | 50mm输出间距*1 |
| 尘／水防护等级 | 达到IP53防护等级 |
| 工作温度 | 0 - 45ºC |
* 特别订单中有超高精度型号 AT112S (2+2L0/1000)µm 有效测量范围为50 - 320mm。 *
指示精度不包括量化偏差。L0: 有效范围 (mm)
*1 : 有效范围为 50mm 或70mm的型号: 中心点
有效范围为120mm以上的型号: 从距离屏幕左边35mm的" "标记开始的50mm间距。
三丰型号：
|
AT112-F |
有效测量范围 L 0 ( mm) |
电缆长度 ( m) |
|
|
货号 |
型号 |
||
|
539-251-30 |
AT112-50F |
50 |
3 |
|
539-252-30 |
AT112-70F |
70 |
|
|
539-253-30 |
AT112-120F |
120 |
|
|
539-254-30 |
AT112-170F |
170 |
|
|
539-255-30 |
AT112-220F |
220 |
|
|
539-256-30 |
AT112-270F |
270 |
|
|
539-257-30 |
AT112-320F |
320 |
|
|
539-258-30 |
AT112-370F |
370 |
|
|
539-259-30 |
AT112-420F |
420 |
|
|
539-260-30 |
AT112-470F |
470 |
|
|
539-261-30 |
AT112-520F |
520 |
|
|
539-262-30 |
AT112-570F |
570 |
|
|
539-263-30 |
AT112-620F |
620 |
|
|
539-264-30 |
AT112-670F |
670 |
|
|
539-265-30 |
AT112-720F |
720 |
|
|
539-266-30 |
AT112-770F |
770 |
|
|
539-267-30 |
AT112-820F |
820 |
|
|
539-268-30 |
AT112-920F |
920 |
|
|
539-269-30 |
AT112-1020F |
1020 |
|
