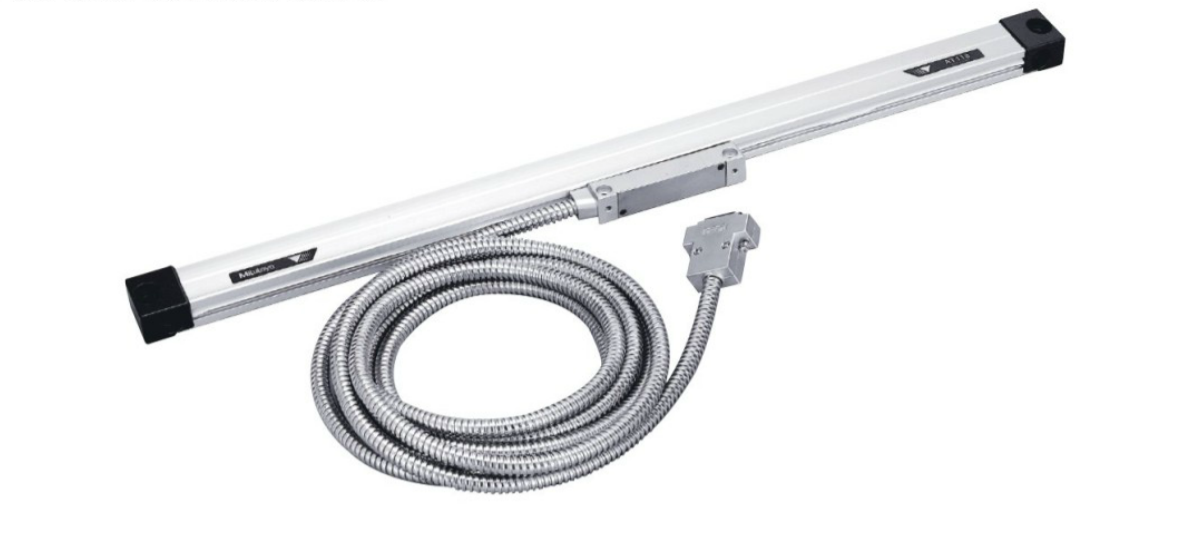

三丰Mitutoyo经济型光栅尺539-272-30
光栅尺旨在获得机床和包括半导体生产设备在内的精密仪器滑动部的位置坐标
AT116 光栅尺
SERIES 539 — 细长经济型
特点:
• 适合安装在铣床、XY 工作台、家具上。
• 尺寸与 AT113 光栅尺相同。
规格:
型号 | AT116 |
有效测量范围 | 100 - 1500mm (共20种型号) |
精度 (20ºC) | (5+5L0/1000)µm |
输出波形 | 两路90º 相位差正弦波信号 |
最大响应速度 | 50m/min |
光栅刻度间距 | 20µm |
参考点间距 | 50mm输出间距 |
尘/水防护等级 | 达到IP53防护等级 |
工作温度 | 0 - 45ºC |
* 指示精度不包括量化偏差。L0: 有效范围 (mm)
详细型号:
AT116 |
有效测量范围 L 0 ( mm) |
电缆长度 ( m) |
|
货号 |
型号 |
||
539-271-30 |
AT116-100 |
100 |
3.5 |
539-272-30 |
AT116-150 |
150 |
|
539-273-30 |
AT116-200 |
200 |
|
539-274-30 |
AT116-250 |
250 |
|
539-275-30 |
AT116-300 |
300 |
|
539-276-30 |
AT116-350 |
350 |
|
539-277-30 |
AT116-400 |
400 |
|
539-278-30 |
AT116-450 |
450 |
|
539-279-30 |
AT116-500 |
500 |
|
539-281-30 |
AT116-600 |
600 |
|
539-283-30 |
AT116-700 |
700 |
|
539-284-30 |
AT116-750 |
750 |
|
539-285-30 |
AT116-800 |
800 |
|
539-286-30 |
AT116-900 |
900 |
|
539-287-30 |
AT116-1000 |
1000 |
5 |
539-288-30 |
AT116-1100 |
1100 |
|
539-289-30 |
AT116-1200 |
1200 |
|
539-290-30 |
AT116-1300 |
1300 |
|
539-291-30 |
AT116-1400 |
1400 |
|
539-292-30 |
AT116-1500 |
1500 |
