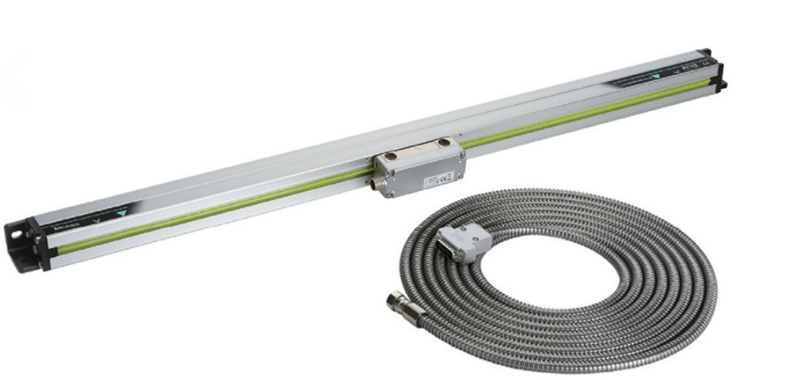

三丰Mitutoyo光栅尺539-142-30- 详细介绍：
三丰Mitutoyo光栅尺539-142-30
AT103 光栅尺
539 — 标准型
特点：
1标准型光栅尺装置提供多种测量范围可供选择。
2可连接 KA 计数器、KLD 计数器或 PSU-200 脉冲信号装置
3增强了防震和耐久性。
4新型橡胶凸缘保护量具不受加工车间污物的侵蚀
5可通过一根铠装信号电缆连接光栅尺和DRO 计数器，以便在恶劣的工厂环境下安全使用。
6信号电缆输出端口可装于滑杆的两边，实现双向连接。
7标准型光栅尺装置提供多种测量范围可供选择。
8可连接KA计数器、 KLD计数器或PSU-200 脉冲信号装置。
技术参数
有效测量范围: 100 - 6000mm
20ºC 时精度:
有效测量范围 标准型 高精度型
100 到 2000mm ( 5+5L/1000 ) µm ( 3+3L/1000 ) µm
2200 到 3000mm ( 5+5L/1000 ) µm —
3250 到 6000mm ( 5+8L/1000 ) µm —
L = 有效测量范围 ( mm )
输出波形 : 两路 90º 相移正弦波信号
最大响应速度 :
120m/min.( 有效测量范围小于 3000mm )
50m/min.( 有效测量范围大于 3250mm )
光栅刻度间距 : 20µm
参考点间距 : 50mm
尘／水防护等级 : 达到 IP53 防护标准
工作温度 : 0ºC - 45ºC
选件
09AAA033A:延长电缆 ( 2m )
09AAA033B:延长电缆 ( 5m )
09AAA033C:延长电缆 ( 7m ）
规格
|
型号 |
AT103 |
|
有效测量范围 |
100 - 6000mm ( 共 42 种型号) |
|
精度 ( 20ºC) |
有效测量范围 100 - 3000: ( 5+5L 0 /1000 ) µm 有效测量范围 3250 - 6000: ( 5+8L 0 /1000 ) µm |
|
输出波形 |
两路 90º 相位差正弦波信号 |
|
最大响应速度 |
120m/min ( 有效测量长度 3250 - 6000mm 的型号 : 50m/min ) |
|
光栅刻度间距 |
20µm |
|
参考点间距 |
50mm 输出间距 |
|
尘／水防护等级 |
达到 IP53 防护等级 |
|
工作温度 |
0 - 45ºC |
* 特别订单中有高精度型号 AT103F ( JIS 等级 0, ( 3+3L 0 /1000 ) µm ) 有效测量范围为 100 - 2000mm 。
* 特别订单中有超高精度型号 AT103S ( 2+2L 0 /1000 ) µm 有效测量范围为 100 - 500mm 。
* 指示精度不包括量化偏差。 L 0 : 有效范围 ( mm)
详细型号：
|
AT103 |
有效测量范围 L 0 ( mm) |
电缆长度 ( m) |
|
|
货号 |
型号 |
||
|
539-111-30 |
AT103-100 |
100 |
3 |
|
539-112-30 |
AT103-150 |
150 |
|
|
539-113-30 |
AT103-200 |
200 |
|
|
539-114-30 |
AT103-250 |
250 |
|
|
539-115-30 |
AT103-300 |
300 |
|
|
539-116-30 |
AT103-350 |
350 |
|
|
539-117-30 |
AT103-400 |
400 |
|
|
539-118-30 |
AT103-450 |
450 |
|
|
539-119-30 |
AT103-500 |
500 |
|
|
539-121-30 |
AT103-600 |
600 |
|
|
539-123-30 |
AT103-700 |
700 |
|
|
539-124-30 |
AT103-750 |
750 |
|
|
539-125-30 |
AT103-800 |
800 |
|
|
539-126-30 |
AT103-900 |
900 |
|
|
539-127-30 |
AT103-1000 |
1000 |
5 |
|
539-128-30 |
AT103-1100 |
1100 |
|
|
539-129-30 |
AT103-1200 |
1200 |
|
|
539-130-30 |
AT103-1300 |
1300 |
|
|
539-131-30 |
AT103-1400 |
1400 |
|
|
539-132-30 |
AT103-1500 |
1500 |
|
|
539-133-30 |
AT103-1600 |
1600 |
|
|
539-134-30 |
AT103-1700 |
1700 |
|
|
539-135-30 |
AT103-1800 |
1800 |
|
|
539-136-30 |
AT103-2000 |
2000 |
|
|
539-137-30 |
AT103-2200 |
2200 |
|
|
539-138-30 |
AT103-2400 |
2400 |
7 |
|
539-139-30 |
AT103-2500 |
2500 |
|
|
539-140-30 |
AT103-2600 |
2600 |
|
|
539-141-30 |
AT103-2800 |
2800 |
|
|
539-142-30 |
AT103-3000 |
3000 |
|
|
539-143-30 |
AT103-3250 |
3250 |
10 |
|
539-144-30 |
AT103-3500 |
3500 |
|
|
539-145-30 |
AT103-3750 |
3750 |
|
|
539-146-30 |
AT103-4000 |
4000 |
|
|
539-147-30 |
AT103-4250 |
4250 |
|
|
539-148-30 |
AT103-4500 |
4500 |
|
|
539-149-30 |
AT103-4750 |
4750 |
15 |
|
539-150-30 |
AT103-5000 |
5000 |
|
|
539-151-30 |
AT103-5250 |
5250 |
|
|
539-152-30 |
AT103-5500 |
5500 |
|
|
539-153-30 |
AT103-5750 |
5750 |
|
|
539-154-30 |
AT103-6000 |
6000 |
|
* 有效测量范围超过 3250mm 的型号需要定制。
