三丰工具显微镜物镜目镜375-051

型      号：	375-051
所属分类：	千分尺配件
品      牌：	三丰
报     价：	市场价:咨询

分享到：

三丰工具显微镜物镜目镜375-051三丰测量显微镜，mitutoyo测量显微镜，MF-A测量显微镜，MF-B测量显微镜具有可扩展性，如与三丰Vision Unit一起使用可提高其性能，或者可在PC中进行数据管理，从而确提高效率

三丰工具显微镜物镜目镜375-051

三丰测量显微镜，mitutoyo测量显微镜，MF-A测量显微镜，MF-B测量显微镜具有可扩展性，如与三丰Vision Unit一起使用可提高其性能，或者可在PC中进行数据管理，从而确提高效率。

三丰测量显微镜，mitutoyo测量显微镜，MF-A测量显微镜，MF-B测量显微镜根据测量台面大小分为六个系列：505C，1010C，2010C，2017C，3017C，4020C。

三丰工具显微镜物镜目镜375-051特点：

1、观察所得为清晰无闪光正像，且视场开阔。

2、测量精度在同类设备中最高（符合JIS B 7153标准）。

3、ML系列，专门为MF系列设计的高-NA目标（长工作距离型）。

4、照明装置（反射/透射）可选用高亮度LED灯泡或卤素灯泡（必选）。

5、利用可变孔径光阑即光圈（反射/透射）可在无光衍射时进行观察测量。

6、各类标准工作台的尺寸最大达到400×200mm。

7、快速释放装置便于在测量工件大或测量工件数量多时快速移动工作台。

8、粗调/细调给进手柄两端均按标准装配，便于精确聚焦与观察测量，不受用左手或右手习惯的影响。

9、高倍放大目镜，观察倍数高达2000X。

10、标准测量显微镜，配有种类繁多的可选附件，包括Visio Unit影像装置与各种CCD数码相机。

三丰工具显微镜物镜目镜375-051性能参数：

型号（XY工作台尺寸）		505C	1010C	2010C	2017C	3017C	4020C
货号*	MF-A	176-661*	176-662*	176-663*	176-664*	176-665*	176-666*
	MF-B	176-681*	176-682*	176-683*	176-684*	176-685*	176-686*
XY工作台行程范围		50×50mm	100×100mm	200×100mm	200×170mm	300×170mm	400×200mm
Z轴移动范围		150mm	150mm	150mm	220mm	220mm	220mm
调焦方式		手动调焦（粗调焦:30mm/rev.,微调焦:0.2mm/rev.）
测量方式		线性编码器（2轴型:X/Y轴，3轴型:X/Y/Z轴）
分辨率（可转换）		0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
测量精度（20℃时）		XY轴：（2.2+0.02L）μm,L为无负载测量长度（mm）,JIS B 7153
指示精度（20℃时）		Z轴：（5+0.04L）μm，L为测量长度（mm）
浮动功能		带有快速释放功能的X和Y轴
XY工作台台面尺寸		280×280mm	280×280mm	350×280mm	410×342mm	510×342mm	610×342mm
载物玻璃有效尺寸		180×180mm	180×180mm	250×150mm	270×240mm	370×240mm	440×240mm
旋转功能		——	——	——	±5°(左)	±5°(左)	±3°(左)
台面最大承重		10kg	10kg	10kg	20kg	20kg	15kg
最大工件高度		150mm	150mm	150mm	220mm	220mm	220mm

*在货号后加上以下后缀(如:176-661-10)：-10适于英国手动用户11适于中国手动用户，无后缀适于日本手动用户

三丰工具显微镜物镜目镜375-051可选XY工作台类型：

技术参数：

观察图像：正像

光管（选件）：单目目镜或双目目镜（俯角:25°），十字投影法，带有TV插板，光通比（目镜/TV插板:50/50）

角度分度值：    范围360°，最小读数：6′（使用游标）

目镜（选件）：10X,15X, 20X

物镜：3X（375-037）,W.D:72.5mm    可选: 1X, 5X, 10X，20X,50X, 100X

透射照明

光源：卤素灯泡（12V,50W）

光学系统：带有可调整光圈的远心照明系统

功能：光强度可调，无级亮度调节

表面照明

光源：卤素灯泡（12V,150W）

光学系统：带有可调整光圈的科勒照明系统

功能：光强度可调，无级亮度调节

显示装置

轴数：2轴（MF-A型）或3轴（MF-B型）

分辨率：0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″

功能：调零,方向转换，数据输出（通过RS-232C接口）

电源：100/110/120/220/240V AC, 50/60Hz

重量：65.5kg(505C,1010C)/69.5kg(2010C)/130kg(2017C)/138kg(3017C)/144kg(4020C)

3X目镜分划板：

12AAG838(12AAG878)：十字线(7μm宽)

12AAG836(12AAG877)：十字线(5μm宽)

12AAG873(12AAG876)：十字线(3μm宽)

12AAG839(12AAG879)：十字线和45°角

12AAG840(12AAG880)：十字线分划板和60°角

12AAG841(12AAG881)：蔡氏型图

12AAG842*：20mm读数尺（分度值0.1mm）

12AAG843*：同心圆（Φ1.2-Φ18mm）

12AAG844*：10mm读数尺（分度值0.1mm）

12AAG845*：5mm读数尺（分度值0.05mm）

12AAG846*：10×10mm网格线（最小1mm）

12AAG847*：公制螺纹（P=0.25-1.0）

12AAG848*：公制螺纹（P=1.25-2.0）

12AAG849*：渐开线齿轮（14.5°），模数=0.1-1.0

12AAG850*：渐开线齿轮（20°），模数=0.1-1.0

12AAG851*：统一标准螺纹（80-28TPI）

12AAG852*：统一标准螺纹（24-14TPI）

12AAG853*：统一标准螺纹（13-10TPI）

12AAG854*：同心圆（Φ0.1″-Φ2″）

(   )：适于MF-U型，*：兼容MF/MF-U提供分划板插板

选件：

176-392：10X单目目镜

176-393：10X双目目镜套装

378-856：10X目镜套装（视场范围24mm）

378-857：15X目镜套装（视场范围16mm）

378-858：20X目镜套装（视场范围12mm）

375-043：量角目镜（10X）

176-313：数显量角目镜（10X）

375-036-2：1X物镜（W.D.:61mm,N.A.:0.03）

375-037-1：3X物镜（W.D.:77mm,N.A.:0.09）

375-034-1：5X物镜（W.D.:61mm,N.A.:0.13）

375-039：10X物镜（W.D.:51mm,N.A.:0.21）

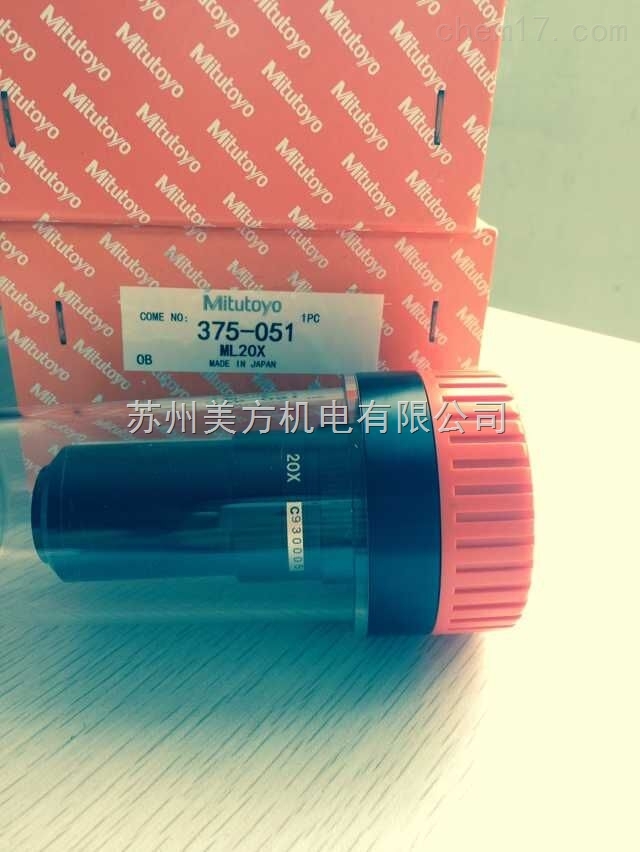

375-051：20X物镜（W.D.:20mm,N.A.:0.42）

375-052：50X物镜（W.D.:13mm,N.A.:0.55）

375-053：100X物镜（W.D.:6mm,N.A.:0.7）

176-314-1：滑动型物镜转换器（2-mount,parfocal）

176-314-2：滑动型物镜转换器（2-mount,mag.adjusted）

12AAA643：ND2型彩色滤光片（透射/表面）

12AAA644：ND8型彩色滤光片（透射/表面）

12AAA645：GIF型滤光片（透射/表面）

12AAA646：LB80型彩色滤光片（透射/表面）

375-054：0.5X相机转向镜（带有C-mount适配器）

970441：C-mount适配器

513667：卤素灯泡（24V,50W）

12BAB345：卤素灯泡（长使用寿命型，24V,50W）

175-308：防震台架

176-309：安装台架

375-056：读数尺

12AAA165：镜头清洗工具

12AAA846：脚踏开关

照明元件

176-351-6：斜面表面照明装置

176-367-2：LED环形照明装置

176-343：双光纤照明装置

176-366：环形光纤照明装置

12AAG806：GIF型彩色滤光片（适于光纤照明装置）

12AAG807：LB80型彩色滤光片（适于光纤照明装置）

固定和工作台附件

172-197：旋转式中心支架*（最大工件直径:80mm）

172-378：带有夹钳的V型块*（最大工件直径:25mm）

176-107：带有夹钳支架*

176-305：带有微调旋钮的旋转工作台，适用于505C/1010C/2010C型号

176-306：带有微调旋钮的旋转工作台，适用于2017C/3017C/4020C型号

*2010B型号需要与固定适配器（176-310）配合使用，2017B/3017B/4020B型号需要与固定适配器（176-304）配合使用

可选设备类型

设备类型	MF-A	MF-B
测量系统	X轴和Y轴（2轴型）	X,Y和Z轴（3轴型）

照明装置：

合适的照明装置	发光二极管	卤素灯
货号	176-345*	176-347*

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾,D适于CEE,DC适于CCC,E适于BS,K适于EK，无后缀适于JIS/100V

尺寸图片：单位（mm）

"
