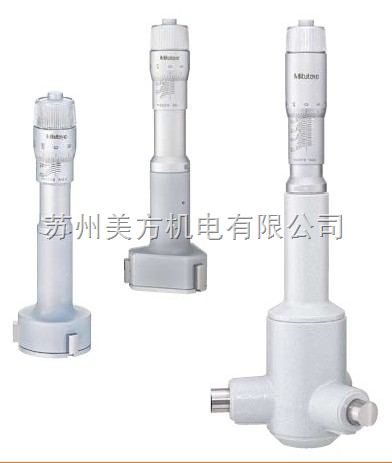

三丰三点式孔径千分尺368-171 测量范围62-75mm
三丰三点内径千分尺368-171
三丰孔径千分尺
刻度式三点式内径千分尺
Holtest(368系列-三点式内径千分尺)
通用型自调的Holtest可进行精确,高效的内径测量.3个测贴以120度间隔均匀分布,紧贴孔内壁以确定内孔轴线的确切位置,实现精确的内径测量.
三丰三点式孔径千分尺368-171特点:
1.测量面带有硬质合金头的测针(测砧)十分耐用
2.可贴近盲孔底端进行测量
3.延长杆(选件)可用于测量深孔,此功能适于6mm以上型
4.棘轮锁定装置可保持恒定测力
5.校正环规(选件)可用于原点设置
三丰三点式孔径千分尺368-171性能参数
测量范围 | 货号 | 精度 | 延长杆(选件) |
2-2.5mm | 368-001 | ±2μm(小于2μm) | —— |
2.5-3mm | 368-002 | ±2μm(小于2μm) | —— |
3-4mm | 368-003 | ±2μm(小于2μm) | —— |
4-5mm | 368-004 | ±2μm(小于2μm) | —— |
5-6mm | 368-005 | ±2μm(小于2μm) | —— |
—— | —— | ±2μm(小于3μm) | —— |
6-8mm | 368-161 | ±2μm(小于3μm) | 100mm(952322) |
8-10mm | 368-162 | ±2μm(小于3μm) | 100mm(952322) |
10-12mm | 368-163 | ±2μm(小于3μm) | 100mm(952322) |
12-16mm | 368-164 | ±2μm(小于3μm) | 150mm(952621) |
16-20mm | 368-165 | ±2μm(小于3μm) | 150mm(952621) |
20-25mm | 368-166 | ±3μm(小于3μm) | 150mm(952622) |
25-30mm | 368-167 | ±3μm(小于3μm) | 150mm(952622) |
30-40mm | 368-168 | ±3μm(小于3μm) | 150mm(952622) |
40-50mm | 368-169 | ±3μm(小于3μm) | 150mm(952622) |
50-63mm | 368-170 | ±3μm(小于3μm) | 150mm(952623) |
62-75mm | 368-171 | ±3μm(小于3μm) | 150mm(952623) |
75-88mm | 368-172 | ±3μm(小于3μm) | 150mm(952623) |
87-100mm | 368-173 | ±3μm(小于3μm) | 150mm(952623) |
100-125mm | 368-174 | ±5μm(小于5μm) | 150mm(952623) |
125-150mm | 368-175 | ±5μm(小于5μm) | 150mm(952623) |
150-175mm | 368-176 | ±5μm(小于5μm) | 150mm(952623) |
175-200mm | 368-177 | ±5μm(小于5μm) | 150mm(952623) |
200-225mm | 368-178 | ±5μm(小于5μm) | 150mm(952623) |
225-250mm | 368-179 | ±5μm(小于5μm) | 150mm(952623) |
250-275mm | 368-180 | ±5μm(小于5μm) | 150mm(952623) |
275-300mm | 368-181 | ±5μm(小于5μm) | 150mm(952623) |
公制型 | 单体 |
|
带有钛涂层测针 |
*精度(最大偏差) |
英制型 | 单体 |
|
带有钛涂层测针 |
测量范围 | 货号 | 精度 | 延长杆(选件) |
.08""-.1"" | 368-021 | ±.0001""(小于.0001"") | —— |
.1""-.12"" | 368-022 | ±.0001""(小于.0001"") | —— |
.12""-.16"" | 368-023 | ±.0001""(小于.0001"") | —— |
.16""-.2"" | 368-024 | ±.0001""(小于.0001"") | —— |
.2""-.24"" | 368-025 | ±.0001""(小于.0001"") | —— |
.24""-.28"" | 368-026 | ±.0001""(小于.0001"") | —— |
.275""-.35"" | 368-261 | ±.0001""(小于.0001"") | 100mm(952322) |
.35""-.425"" | 368-262 | ±.0001""(小于.0001"") | 100mm(952322) |
.425""-.5"" | 368-263 | ±.0001""(小于.0001"") | 100mm(952322) |
.5""-.65"" | 368-264 | ±.0001""(小于.0001"") | 150mm(952621) |
.65""-.8"" | 368-265 | ±.0001""(小于.0001"") | 150mm(952621) |
.8""-1"" | 368-266 | ±.00015""(小于.00015"") | 150mm(952622) |
1""-1.2"" | 368-267 | ±.00015""(小于.00015"") | 150mm(952622) |
1.2""-1.6"" | 368-268 | ±.00015""(小于.00015"") | 150mm(952622) |
1.6""-2"" | 368-269 | ±.00015""(小于.00015"") | 150mm(952622) |
2""-2.5"" | 368-270 | ±.00015""(小于.00015"") | 150mm(952623) |
2.5""-3"" | 368-271 | ±.00015""(小于.00015"") | 150mm(952623) |
3""-3.5"" | 368-272 | ±.00015""(小于.00015"") | 150mm(952623) |
3.5""-4"" | 368-273 | ±.00015""(小于.00015"") | 150mm(952623) |
4""-5"" | 368-274 | ±.00025""(小于.00025"") | 150mm(952623) |
5""-6"" | 368-275 | ±.00025""(小于.00025"") | 150mm(952623) |
6""-7"" | 368-276 | ±.00025""(小于.00025"") | 150mm(952623) |
7""-8"" | 368-277 | ±.00025""(小于.00025"") | 150mm(952623) |
8""-9"" | 368-278 | ±.00025""(小于.00025"") | 150mm(952623) |
9""-10"" | 368-279 | ±.00025""(小于.00025"") | 150mm(952623) |
10""-11"" | 368-280 | ±.00025""(小于.00025"") | 150mm(952623) |
11""-12"" | 368-281 | ±.00025""(小于.00025"") | 150mm(952623) |
*精度(最大偏差) |
全套套装 |
包括全套量具(微分头装置和各种尺寸的测头)。 |
公制型 | 单体 |
|
带有钛涂层测针 |
测量范围 | 货号 | 单体测量范围 | 校正环视 | 备注 |
2-3mm | 368-906 | 2-2.5,2.5-3mm | φ2.5mm | —— |
3-6mm | 368-907 | 3-4,4-5,5-6mm | φ4mm,φ5mm | —— |
6-12mm | 368-911 | 6-8,8-10,10-12mm | φ8mm,φ10mm | 带有延长杆 |
12-20mm | 368-912 | 12-16,16-20mm | φ16mm | 带有延长杆 |
20-50mm | 368-913 | 20-25,25-30,30-40,40-50mm | φ25mm,φ40mm | 带有延长杆 |
50-100mm | 368-914 | 50-63,62-75,75-88,87-100mm | φ62mm,φ87mm | 带有延长杆 |
100-200mm | 368-915 | 100-125,125-150,150-175,175-200mm | φ125mm,,φ175mm | 带有延长杆 |
*精度不包括量化偏差(最大偏差) |
英制型 | 单体 |
|
带有钛涂层测针 |
测量范围 | 货号 | 单体测量范围 | 校正环视 | 备注 |
.08""-.12"" | 368-926 | .08-.1"",.1-.12"" | .1""DIA. | —— |
.12""-.28"" | 368-927 | .12-.16"",.16-.2"",.2-.24"",.24-.28"" | .16""DIA.,.24""DIA. | —— |
.275""-.5"" | 368-916 | .275-.35"",.35-.425"",.425-.5"" | .35""DIA.,.5""DIA. | 带有延长杆 |
.5""-8"" | 368-917 | .5-.65"",.65-.8"" | .65""DIA. | 带有延长杆 |
.8""-2"" | 368-918 | .8-1"",1-1.2"",1.2-1.6"",1.6-2"" | 1""DIA.,1.6""DIA. | 带有延长杆 |
2""-4"" | 368-919 | 2-2.5"",2.5-3"",3-3.5"",3.5-4"" | 2.5""DIA.,3.5""DIA. | 带有延长杆 |
4""-8"" | 368-920 | 4-5"",5-6"",6-7"",7-8"" | 5""DIA.,7""DIA. | 带有延长杆 |
