德国EPK精密涂镀层测厚仪图MiniTest 1100 探头可选配- 详细介绍：

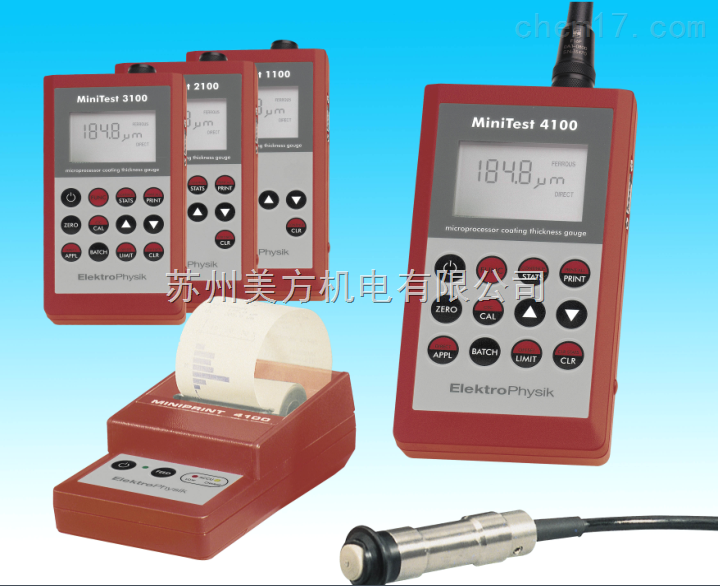

德国EPK精密涂镀层测厚仪图MiniTest 1100 探头可选配
产品特点：
德国EPK(Elektrophysik)公司一直致力于开发和生产各种用于表面处理行业的精密测量仪器。作为无损涂层厚度测量领域的先驱，EPK公司与各标准化组织和研究院一道，成功地推进了涂层厚度测量在世界范围内的标准化进程。大量的专利技术与成果表明EPK公司是该生产领域的佼佼者。
MiniTest600系列涂层测厚仪小巧实用、测量快速精确。探头顶部由非常耐磨的硬质材料制成。
•小巧实用、测量快速精确。
•探头顶部由非常耐磨的硬质材料制成。
•F型探头用于钢铁上的非磁性涂镀层，如油漆、塑料、搪瓷、铬、锌等。
•N型探头用于有色金属（如铜、铝、奥氏体不锈钢）上的所有绝缘层，如阳极氧化膜、油漆、涂料等。
•FN型探头为新开发的两用探头，可以在磁性和非磁性基体上自动转换测量
MiniTest涂层测厚仪功能
| 型号 |
1100
|
2100
|
3100
|
4100
|
| MINITEST 存储的数据量 | ||||
| 应用行数(根据不同探头或测试条件而记忆的校准基础数据数) |
1
|
1
|
10
|
99
|
| 每个应用行下的组(BATCH)数(对组内数据自动统计，并可设宽容度极限值) |
-
|
1
|
10
|
99
|
| 可用各自的日期和时间标识特性的组数 |
-
|
1
|
500
|
500
|
| 数据总量 |
1
|
10000
|
10000
|
10000
|
| MINITEST统计计算功能 | ||||
| 读数的六种统计值x,s,n,max,min,kvar |
-
|
√
|
√
|
√
|
| 读数的八种统计值x,s,n,max,min,kvar,Cp,Cpk |
-
|
-
|
√
|
√
|
| 组统计值六种x,s,n,max,min,kvar |
-
|
-
|
√
|
√
|
| 组统计值八种x,s,n,max,min,kvar,Cp,Cpk |
-
|
-
|
√
|
√
|
| 存储显示每一个应用行下的所有组内数据 |
-
|
-
|
-
|
√
|
| 分组打印以上显示和存储的数据和统计值 |
-
|
-
|
√
|
√
|
| 显示并打印测量值、打印的日期和时间 |
-
|
√
|
√
|
√
|
| 其他功能 | ||||
| 透过涂层进行校准(CTC) |
-
|
√
|
√
|
√
|
| 在粗糙表面上作平均零校准 |
√
|
√
|
√
|
√
|
| 利用计算机进行基础校准 |
√
|
√
|
√
|
√
|
| 补偿一个常数(Offset) |
-
|
-
|
√
|
√
|
| 外设的读值传输存储功能 |
-
|
√
|
√
|
√
|
| 保护并锁定校准设置 |
√
|
√
|
√
|
√
|
| 更换电池是存储数值 |
√
|
√
|
√
|
√
|
| 设置极限值 |
-
|
-
|
√
|
√
|
| 公英制转换 |
√
|
√
|
√
|
√
|
| 连续测量模式快速测量，通过模拟柱识别最大最小值 |
-
|
-
|
√
|
√
|
| 连续测量模式中测量稳定后显示读数 |
-
|
-
|
√
|
√
|
| 浮点和定点方式数据传送 |
√
|
√
|
√
|
√
|
| 组内单值延迟显示 |
-
|
√
|
√
|
√
|
| 连续测量模式中显示最小值 | ||||
涂层镀层厚度测量
Coating thickness measurement
用于测量以下覆层（覆层包括涂层，镀层等）：
· 钢铁基体上的非磁性覆层
· 有色金属上的绝缘覆层
· 绝缘基体上的有色金属覆层
可选用测头的技术数据
MINITEST 统计计算功能
.读数的六种统计值 x,s,n,max,min,kvar ●
.读数的八种统计值 x（均值的均值）,s,n,max,min,kvar,cp,cpk ● ●
.组统计值六种 x,x,n,max,min,kvar ●
.组统计值八种 x（均值的均值）,s,n,max,min,kvar,cp,cpk ● ●
.存储显示每一应用行下的所有组内数据 ●
.分组打印以上显示和存储得数据、统计值 ● ●
.显示并打印测量值、打印的日期和时间 ● ● ●
MINITEST 校准方法
.透过涂层进行校准（CTC） ● ● ●
.在粗糙表面上作平均零校准 ● ● ● ●
.利用 PC 机进行基础校准 ● ● ● ●
.补偿一个常数（OFFSET） ● ●
.外设的读值传输存储功能 ● ● ●
.保护并锁订校准值 ● ● ● ●
.更换电池时存储读值 ● ● ● ●
.设置极限值 ● ●
.公英制转换 ● ● ● ●
.连续测量模式快速测量，通过模拟柱识别最大最小值 ● ●
.连续测量模式中测量稳定后显示读值 ● ● ● ●
.浮点或定点方式数据传送 ● ● ● ●
.无需连接测头即可读数值 ● ● ●
.组内单值延迟显示 ● ● ●
.连续测量模式中显示最小值 ● ● ● ●
电源：1X9V碱性电池或外接电源
电池寿命：10000 次测量
工作环境温度：主机 0-50℃，测头-10℃-70℃，暂时工作可达 120℃
主机尺寸/重量：150mmx82mmx35mm/270 克
*另有耐高温测头
适用标准：
DIN50891，50982，50984，ISO2178，2360，BS5411，ASTM B 499，B244-CE ISO
德国EPK涂镀层测厚仪MiniTest1100/2100/3100/4100可选探头参数：
所有探头都可配合任一主机使用。在选择最适用的探头时需要考虑覆层厚度，基体材料以及基体的
形状、厚度、大小、几何尺寸等因素。
F型探头：测量钢铁基体上的非磁性覆层
N型探头：测量有色金属基体上的绝缘覆层
FN两用探头：同时具备F型和N性探头的功能
|
探头 |
量程 |
低端 |
误差 |
最小曲率半径 |
最小测量 |
最小基 |
探头尺寸 |
|
|
磁 |
F05 |
0-500μm |
0.1μm |
±(1%±0.7μm) |
1/5mm |
3mm |
0.2mm |
φ15x62mm |
|
F1.6 |
0-1600μm |
0.1μm |
±(1%±1μm) |
1.5/10mm |
5mm |
0.5mm |
φ15x62mm |
|
|
F1.6/90 |
0-1600μm |
0.1μm |
±(1%±1μm) |
平面/6mm |
5mm |
0.5mm |
φ8x8x170mm |
|
|
F2/90 |
0-2000μm |
0.2μm |
±(1%±1μm) |
平面/6mm |
5mm |
0.5mm |
φ8x8x170mm |
|
|
F3 |
0-3000μm |
0.2μm |
±(1%±1μm) |
1.5/10mm |
5mm |
0.5mm |
φ15x62mm |
|
|
F10 |
0-10mm |
5μm |
±(1%±10μm) |
5/16mm |
20mm |
1mm |
φ25x46mm |
|
|
F20 |
0-20mm |
10μm |
±(1%±10μm) |
10/30mm |
40mm |
2mm |
φ40x66mm |
|
|
F50 |
0-50mm |
10μm |
±(3%±50μm) |
50/200mm |
300mm |
2mm |
φ45x70mm |
|
|
两 |
FN1.6 |
0-1600μm |
0.1μm |
±(1%±1μm) |
1.5/10mm |
5mm |
F0.5mm/N50μm |
φ15x62mm |
|
FN1.6P |
0-1600μm |
0.1μm |
±(1%±1μm) |
平面 |
30mm |
F0.5mm/N50μm |
φ21x89mm |
|
|
FN2 |
0-2000μm |
0.2μm |
±(1%±1μm) |
1.5/10mm |
5mm |
F0.5mm/N50μm |
φ15x62mm |
|
|
电 |
N02 |
0-200μm |
0.1μm |
±(1%±0.5μm) |
1/10mm |
2mm |
50μm |
φ16x70mm |
|
N.08Cr |
0-80μm |
0.1μm |
±(1%±1μm) |
2.5mm |
2mm |
100μm |
φ15x62mm |
|
|
N1.6 |
0-1600μm |
0.1μm |
±(1%±1μm) |
1.5/10mm |
2mm |
50μm |
φ15x62mm |
|
|
N1.6/90 |
0-1600μm |
0.1μm |
±(1%±1μm) |
平面/10mm |
5mm |
50μm |
φ13x13x170mm |
|
|
N2 |
0-2000μm |
0.2μm |
±(1%±1μm) |
1.5/10mm |
5mm |
50μm |
φ15x62mm |
|
|
N2/90 |
0-2000μm |
0.2μm |
±(1%±1μm) |
平面/10mm |
5mm |
50μm |
φ13x13x170mm |
|
|
N10 |
0-10mm |
10μm |
±(1%±25μm) |
25/100mm |
50mm |
50μm |
φ60x50mm |
|
|
N20 |
0-20mm |
10μm |
±(1%±50μm) |
25/100mm |
70mm |
50μm |
φ65x75mm |
|
|
N100 |
0-100mm |
100μm |
±(1%±0.3mm) |
100mm/平面 |
200mm |
50μm |
φ126x155mm |
|
|
CN02 |
10-200μm |
0.2μm |
±(1%±1μm) |
平面 |
7mm |
无限制 |
φ17x80mm |
F1.6/90、F2/90、N1.6/90、N2/90为直角探头，用于管内测量。
N.08Cr适合铜上铬，FN2也适合铜上铬。
CN02用于绝缘体上的有色金属覆层。
德国EPK涂镀层测厚仪MiniTest 1100/2100/3100/4100探头
|
FN1.6 0～1600μm,φ5mm 两用测头，可测铜铁基体上的非磁性覆层与有色金属 基体上的绝缘覆层 量程低端分辨率很高(O.1μm) |
|
|
FN1.6P 0～1600μm,φ30mm 两用测头， 特别适合测粉末状的覆层厚度 |
|
|
FN2 0～2000μm,φ5mm 两用测头，可测铜铁基体上的非磁性覆层与有色金属 基体上的绝缘覆层 |
|
|
F05 0～500μm,φ3mm 磁性测头，适于测量细小钢铁物体的薄覆层，如金属镀层，氧化层等 量程低端分辨宰很高(O.1μm) |
|
|
F1.6 0～1600μm,φ5mm 磁性测头 量程低端分辨率很高(O.1μm) |
|
|
F3 0～3000μm,φ5mm 磁性测头 可用于较厚的覆层 |
|
|
F1.6/90 0～1600μm,φ5mm 90度磁性测头 尤其适合于在管内壁测量 量程低端分辨率很高(O.1μm) |
|
|
F2/90 0～2000μm,φ5mm 90度磁性测头 尤其适合于在管内壁测量 |
|
|
F10 0～10mm,φ20mm 适合测量钢结构(如水箱、管道等)上的防腐覆层， 如玻璃、塑胶、混凝土等 |
|
|
F20 0～20mm,φ40mm 适合测量钢结构(如水箱、管道等)上的防腐覆层， 如玻璃、塑胶、混凝土等 |
|
|
F50 0～50mm,φ300mm 适合测量钢结构(如水箱、管道等)上的防腐覆层的隔音覆层 |
|
|
N02 0～200μm,φ2mm 非磁性测头，尤其适合测量有色金属基体上的氧化层等很薄的绝缘覆层 量程低端分辨率很高(O.1μm) |
|
|
N0.8Cr 0～80μm,φ2mm 适用于测量铜、铝、黄铜上的极薄镀铬层 |
|
|
N1.6 0～1600μm,φ2mm 非磁性测头，适于测量有色金属基体上的较薄的绝缘覆层 量程低端分辨率很高(O.1μm) |
|
|
N2 0～2000μm,φ5mm 非磁性测头，适于测量有色金属基体上的较薄的绝缘覆层 |
|
|
N1.6/90 0～1600μm,φ5mm 磁性测头，适于测量较薄的绝缘覆层 尤其适合在管内壁测量 量程低端分辨率很高(O.1μm) |
|
|
N2/90 0～2000μm,φ5mm 磁性测头， 尤其适合在管内壁测量 |
|
|
N10 0～10mm,φ50mm 非磁性测头，适于测量较厚的绝缘覆层，如橡胶玻璃等 |
|
|
N20 0～20mm,φ70mm 非磁性测头，适于测量较厚的绝缘覆层，如橡胶玻璃等 |
|
|
N100 0～100mm,200mm 非磁性测头，适于测量较厚的绝缘覆层，如橡胶玻璃等 |
|
|
CN02 10～200μm,φ7mm 用于测量绝缘材料上的有色金属覆层，如覆铜板 |
